Silnik z przekładnią 25Dx52L HP 47:1 12V 210RPM + enkoder CPR 48

Indeks: PLL-06016

Silnik wysokiej mocy z przekładnią 47:1, 210 obr/min, moment obrotowy 12 kg*cm (1,10 Nm). Urządzenia posiada enkoder kwadraturowy o rozdzielczości 48 impulsy na obrót (po przełożeniu 2248.86 impulsów na obrót).

Silnik z przekładnią 25Dx52L HP 47:1 12V 210RPM + enkoder CPR 48
149,00 zł
121,14 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Pololu

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.



Specyfikacja

ParametrOpis
Napięcie zasilania od 6 V do 12 V
Przekładnia: 46.85 : 1
 Wymiary 64 x 25 mm (szczegóły na rysunku technicznym)
 Średnica wału: 4 mm
 Masa: 101 g
Rozdzielczość enkoderów: 48 impulsy na obrót (po przekładni 2248.86)
Parametry dla zasilania 6 V
Prędkość obrotowa: 105 obr/min
Moment obrotowy: 5,76 kg*cm (0,56 Nm)
Średni pobór prądu: 70 mA
Maksymalny pobór prądu: 2800 mA
Parametry dla zasilania 12 V
Prędkość obrotowa: 210 obr/min
Moment obrotowy: 12 kg*cm (1,1 Nm)
Średni pobór prądu: 300 mA
Maksymalny pobór prądu: 5600 mA



Akcesoria

W naszej ofercie znajdziesz również dedykowane akcesoria:

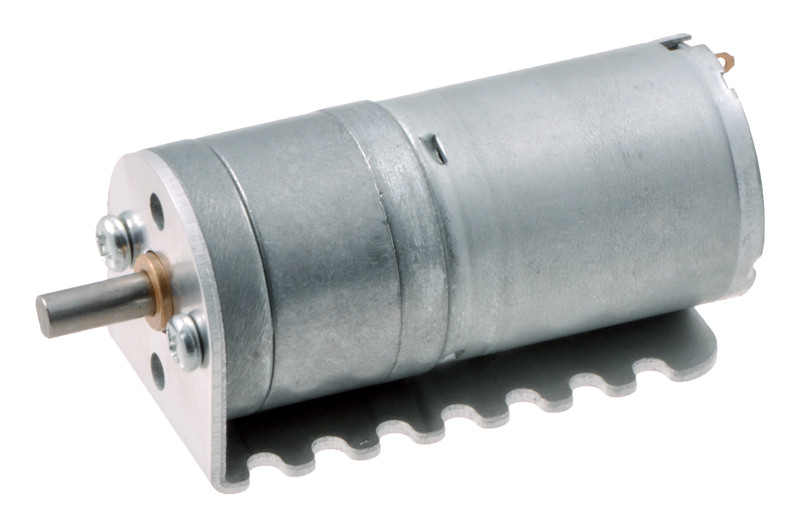

Do silników zostały zaprojektowane specjalne mocowania oraz Huby 4 mm do montażu kół.



Enkodery - sprzężenie zwrotne

Oparte na zjawisku Halla sensory wykrywają impulsy na obracającej się magnetycznej tarczy umieszczonej w tylnej części silnika. Kwadraturowe enkodery umożliwiają pomiar z rozdzielczością 64 impulsów na obrót wału silnika. Po przekładni jest to odpowiednia ilość razy więcej.

Wyprowadzenia:

  • Czerwony - zasilania silnika
  • Czarny - zasilanie silnika
  • Zielony - potencjał masy enkodera
  • Niebieski - zasilanie enkodera (3,5 V - 20 V)
  • Zółty - wyjście A enkodera
  • Biały - wyjście B enkodera



Rysunek przedstawia sygnał z obu kanałów enkoderów. Sygnał B jest przesunięty w fazie względem sygnału A o 90 stopni.





Średnica 25.0 mm
Długość 64 mm
Napięcie zasil. od 6.0 V
Napięcie zasil. do 12.0 V
Silnik - pobór prądu 300 mA
Silnik - przekładnia 47:1
Prędkość obrotowa 210 obr/min
Moment obrotowy 12.0 kg*cm
Masa 101 g
Silnik - śr. wał 4.0 mm
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
