- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis

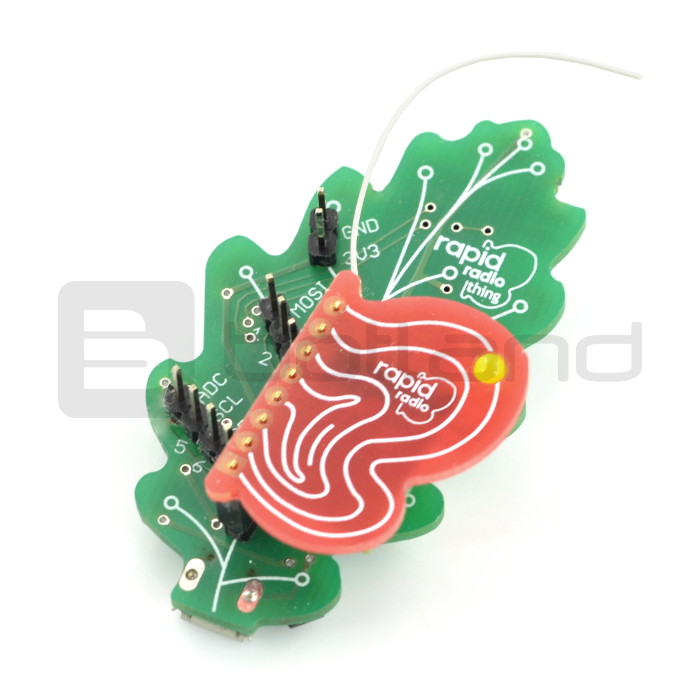

Moduł posiada wbudowany mikrokontroler ATmega168. Funkcjonuje jako samodzielny układ, dzięki któremu można stworzyć sieć czujników IoT obsługiwanych przez minikomputer Raspberry Pi. Zawiera złącze dla RapidRadio GPIO, gniazdo microUSB, 2 diody LED, przycisk oraz przekaźnik.

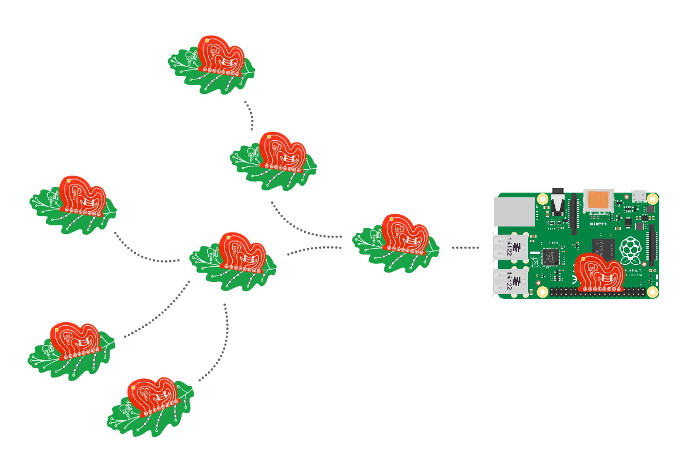

Przykład utworzonej sieci modułów RapidRadio i minikomputera Raspberry Pi, który można nabyć osobno.
Główne funkcje
- Szyfrowana sieć: wiadomości wśród wszystkich węzłów
- Dodanie nowego modułu do sieci przez tylko 2 kliknięcia
- Status sieci: śledzenie komunikatów ping
- 3 piny GPIO jako cyfrowe wejścia / wyjścia
- Możliwość sterowania poprzez wbudowany przekaźnik
- Pin przetwornika ADC: wejście analogowe
- Wewnętrzny czujnik temperatury
- Interfejs SPI (dzielony z modułem RapidRadio) z automatycznym przełączaniem na dowolnym pinie GPIO
- Interfejs I2C: 100 kHz
- Do 4 wyjść PWM:
- Od 32 Hz do 10 kHz x 2
- Od 1 Hz do 10 kHz x 1 dwukanałowy
Przedmiotem sprzedaży jest moduł RapidRadio Thing. RapidRadio GPIO można zakupić osobno.
Podłączenie
Po podłączeniu modułu RapidRadio i podpięciu zasilania 5 V przez złącze microUSB, płytka jest gotowa do pracy. Dodanie kolejnego węzła do sieci jest bardzo proste. Wystarczy nacisnąć przycisk znajdujący się na spodzie RapidRadio Thing tak długo, aż czerwona dioda LED zacznie migać. W tym momencie jest 30 s na wysłanie specjalnej komendy login. Zawiera ona kanał komunikacji, klucz sieci, adres oraz opis tekstowy danego węzła. Komendy mogą być wysłane za pomocą narzędzi rapidradio.thing.win.exe lub rapidradio.thing.cmd.exe do pobrania ze strony producenta.
| Szczegółową instrukcję obsługi można znaleźć na stronie producenta. |
Specyfikacja
- Napięcie zasilania: 5 V z microUSB
- Mikrokontroler: ATMega 168PB
- Złącze RapidRadio GPIO
- Złącze microUSB
- Jeden pin reset
- Piny zasilania: 3,3 V i GND
- Przekaźnik 250 V / 3 A ze złączem na przewody
- Przycisk konfiguracyjny
- 2 diody statusowe LED
- Wymiary modułu: 63 x 35 x 15 mm
