Jednokanałowy wydajny sterownik silnika prądu stałego DC. Ciągły prąd na kanał wynosi 25 A (chwilowy nawet do 100 A), napięcie zasilanie silników od 6,5 V do 30 V, napięcie części logicznej od 1,8 V do 5,5 V. Urządzenie posiada także czujnik przepływu prądu oraz możliwość ograniczenia prądu silnika.
Produkt wycofany ze sprzedaży
Ten model nie jest już produkowany i nie wróci do naszej oferty.
Uwaga!
Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.
Opis produktu: G2 High-Power 18v25 - jednokanałowy sterownik silnika 30V/25A - Pololu 2994
Moduł pozwala kontrolować jeden silnik prądu stałego. Silnik może być zasilany napięciem od 6,5 do 30 V przy ciągłym poborze prądu do 25 A, chwilowym (przez 10 ms) do 100 A. Prędkość można kontrolować poprzez sygnał PWM, kierunek za pomocą wyprowadzenia cyfrowego DIR - podając stan niski (logiczne 0) lub wysoki (logiczna 1). Urządzenie posiada także czujnik przepływu prądu oraz możliwość ograniczenia prądu silnika.
W przypadku korzystania z baterii w przypadku pełnego naładowania realne napięcie może być znacznie wyższe od nominalnego. Dlatego też producent zaleca korzystanie z baterii o nominalnym napięciu wyjściowym do 18 V.
W zestawie znajduje się sterownik oraz złącza do samodzielnego lutowania.
Botland jest oficjalnym dystrybutorem elektroniki i części robotycznych Pololu. Istnieje niezliczona liczba robotów, w których konstrukcji znajdziesz co najmniej jeden komponent tej marki. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Pololu są oryginalne.

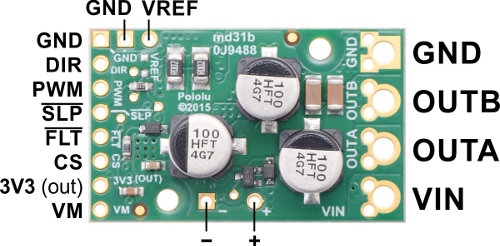

Podłączenie
Do poprawnego działania modułu należy doprowadzić zasilanie silników pomiędzy piny VIN a GND oraz podłączyć wyprowadzenia odpowiedzialne za ruch silnika, których opis znajduje się w tabeli poniżej.
PIN
Opis
VIN
Napięcie zasilania silników z zakresu od 6,5 V do 30 V.
VM
Wyjście zasilania za zabezpieczeniem przeciw odwrotnemu podłączeniu.
+/-
Wyprowadzanie umożliwiające wlutowanie dodatkowego kondensatora na liniach zasilania silnika.
3V3 (OUT)
Napięcie wyjściowe z regulatora napięcia 3,3 V, o wydajności prądowej kilku mA. Może być używane jako napięcie referencyjne dla innych układów. Należy zwrócić szczególną uwagę, aby nie doprowadzić do zwarcia sąsiednimi pinami.
GND
Masa układu
OUTA
OUTB
Wyjścia do podłączenia silnika prądu stałego.
PWM
Wejście sterujące prędkością obrotową do podłączenia sygnału PWM. Domyślnie w stanie niskim
DIR
Wejście cyfrowe sterujące kierunkiem obrotów silnika. Domyślnie w stanie niskim.
SLP
Podanie stanu niskiego powoduje przejście układu w stan czuwania. Domyślnie wyprowadzenie jest w stanie wysokim - układ załączony.
FLT
Wyjście typu open-drain informujące o wystąpieniu usterki. Pojawianie się stanu niskiego oznacza usterkę układu.
CS
Wyjście czujnika prądu o rozdzielczości 10 mV/A z offsetem 50 mA.
VREF
Wejście napięcia referencyjnego. Należy dołączyć rezystor do masy w celu ograniczenia maksymalnego prądu wyjściowego. Bez dodatkowego rezystora wartość maksymalna wynosi 60 A.
Tryby pracy i ograniczanie prądu
W tabeli zostały przedstawione zależności wyjść od sygnałów wejściowych: H - stan wysoki
L - stan niski
X - bez znaczenia
PWM
DIR
OUTA
OUTB
Stan silnika
%
H
H
L
Silnik kręci się zgodnie ze wskazówkami zegara z prędkością % PWM.
%
L
L
H
Silnik kręci się odwrotnie do wskazówek zegara z prędkością % PWM
L
X
L
L
Hamowanie.

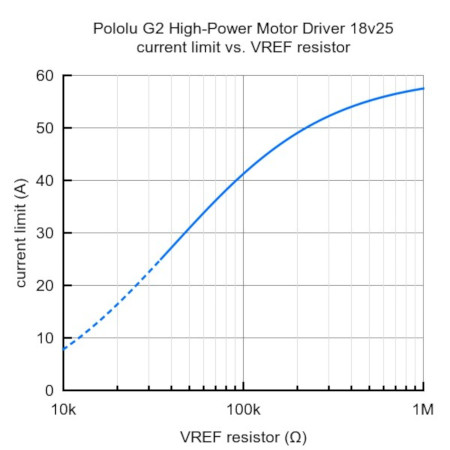

Prąd silników w zależności od rezystancji podłączonej pomiędzy pin VREF a masę.
Częstotliwość sygnału PWM powinna wynosić do 100 kHz, typowo wykorzystuje się 20 kHz. Prędkość obrotowa jest proporcjonalna do wypełnienia sygnału PWM. Dodatkowo układ posiada pin VREF, który umożliwia ograniczenie płynącego prądu. Domyślnie wartość jest ograniczona do 60 A, w zmiany należy podłączyć rezystor pomiędzy VREF a masę. Zależność rezystancji została przedstawiona na wykresie.
Warunki wykrycia błędu
Sterownik może wykryć różne błędy sygnalizowane przez ustawienie pinu FLT w stan niski. W celu wykorzystania należy go podpiąć do stanu wysokiego (napięcia logiki układu). Wykryte może zostać zwarcie na wyjściach, zbyt niskie napięcie oraz przegrzanie. Wszystkie błędy wyłączają wyjścia silnika, lecz nie blokują ich, to oznacza, że sterownik będzie próbował wznowić działanie po ustąpieniu błędu.
Sterownik potrafi obsłużyć duże skoki prądu przez krótki czas (100 A przez kilka milisekund). Przy ciągłej pracy wytrzymuje 21 A, lecz jest to uzależnione od warunków zewnętrznych, takich jak temperatura otoczenia i chłodzenia silnika. Do płytki można dołożyć radiator w celu polepszenia wydajności.
Sterownik nie posiada automatycznego wyłączenia w przypadku przegrzania. Należy zachować ostrożność w celu uniknięcia uszkodzenia układu.
Wideo
Film opisujący działanie mostka H - sterownika silników prądu stałego.
