- EOL
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Bare Conductive Touch Board Starter Kit - farba przewodząca prąd - zestaw kompatybilny z Arduino
Zestaw startowy zawierający kompatybilną z Arduino płytkę Touch Board, instrukcję w języku angielskim oraz farbę przewodząca prąd elektryczny wraz z akcesoriami do jej nakładania. Na płytce znajduje się sterownik przycisków dotykowych, gniazdo z kartą pamięci microSD oraz odtwarzacz Mp3 i MIDI VS1053B i ładowarka Li-pol. Układ można programować poprzez środowisko Arduino IDE.
|
Płytka Touch Board jest kompatybilna z Arduino Leonardo, dzięki temu można ją programować poprzez środowisko Arduino IDE z zainstalowaną wtyczką udostępnioną przez producenta. Przewodnik użytkownika oraz przykładowe programy można znaleźć na stronie producenta. |
Główne cechy Touch Board
- Urządzenie zgodne z Arduino Leonardo z zainstalowanym bootloaderem
- Posiada mikrokontroler Atmega32u4 z 32 kB pamięci Flash, 2,5 kB SRAM
- Wyposażona w 20 cyfrowych pinów oraz 12 wejść analogowych
- Płytkę można programować poprzez środowisko Arduino IDE z zainstalowaną wtyczką
- Gniazdo microUSB umożliwia programowanie z wykorzystaniem przewodu (brak w zestawie do nabycia osobno)
- Rozkład złącz jest kompatybilny z nakładkami Arduino Shield (złącza należy zakupić osobno i przylutować samodzielnie)
- Wbudowany moduł pozwala na ładowanie baterii LiPol 3,7 V
- Układ VLSI VS1053B (dokumentacja) umożliwia odtwarzanie plików MP3 i MIDI
- W zestawie znajduje się kartą pamięci umieszczona w dedykowanym gnieździe microSD
- Złącze jack 3,5mm umożliwia podłączenie słuchawek
- Sterownik Freescale MPR121 (dokumentacja) pozwala na podłączenie 12 przycisków dotykowych

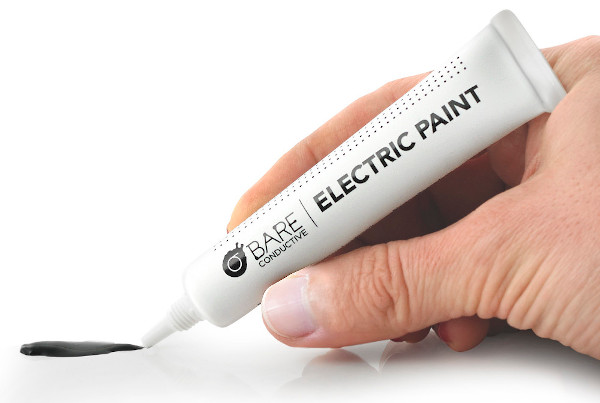

Główne cechy farby przewodzącej
- Farba wysycha w ciągu 10 - 15 minut w temperaturze pokojowej
- Malowana powierzchnia musi być w pełni sucha
- Farbę można usunąć przy wykorzystaniu wody z mydłem
- Namalowane ścieżki można zabezpieczyć przy użyciu farby akrylowej lub lakierem w sprayu
- Trwałość farby to kilka lat - przy założeniu, że powierzchnia będzie sucha
- Współpracuje z: papierem, kartonem, drewnem, plastikiem, szkłem, tekstyliami, i wieloma innymi materiałami
- Farba umożliwia łączenie elementów elektronicznych, np. diod LED z rezystorami oraz naprawę płytek drukowanych
- Substancja może być stosowana do łączenia tzw. e-materiałów przewodzących prąd elektryczny
- Rezystancja powierzchniowa wynosi ok 55 Ω2 dla ścieżki o grubości 50 μm
Przyciski można namalować również farbą przewodzącą prąd, która znajduje się w zestawie.

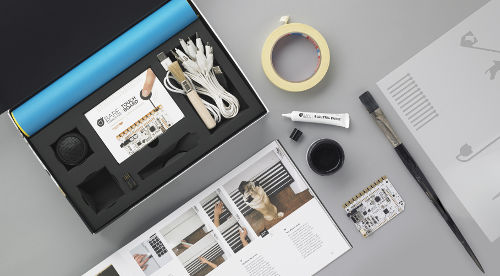

Zawartość zestawu
| L.p. | Nazwa | Ilość |
|---|---|---|
| 1 | Płytka Touch Board. | 1 |
| 2 | Farba przewodząca w tubie 10 ml. | 1 |
| 3 | Farba przewodząca w słoiku 50 ml. | 1 |
| 4 | Przewodnik użytkownika w języku angielskim. | 1 |
| 5 | Karta microSD - 128 MB. | 1 |
| 6 | Czytnik kart pamięci microSD. | 1 |
| 7 | Przewód microUSB. | 1 |
| 8 | Mini głośnik. | 1 |
| 9 | Karta microSD. | 1 |
| 10 | Przewody ze złączami krodylkowymi. | 1 |
| 11 | Pędzel do nakładania farby. | 1 |
| 12 | Wzorniki okrągłe. | 12 |
| 13 | Wzorniki samoprzylepne. | 3 |
| 14 | Wzorniki papierowe. | 2 |
| Producent zapewnia wsparcie techniczne pod adresem: [email protected] |
Bare Conductive Touch Board Starter Kit – farba przewodząca prąd – zestaw kompatybilny z Arduino
Współpracujący z Arduino zestaw startowy Bare Conductive Touch Board Starter Kit jest pakietem umożliwiającym programowanie w środowisku Arduino. Do zestawu dołączona została czytelna instrukcja w języku angielskim, która będzie przydatna podczas stawiania pierwszych kroków w Arduino.
Ten zgodny z Arduino zestaw wyposażony został w specjalistyczną farbę przewodzącą prąd elektryczny, akcesoria niezbędne do jej nakładania, a także inne elementy elektroniczne. Wśród nich znajdziemy między innymi sterownik przycisków dotykowych, kartę microSD 128 MB, mini głośnik czy przewody.
Najważniejsze informacje o zestawie
Bare Conductive Touch Board Starter Kit bazuje na płytce Touch Board kompatybilnej z Arduino Leonardo. Daje to możliwość programowania w środowisku Arduino IDE z zainstalowaną wtyczką. Płytka wyposażona została w mikrokontroler ATmega32u4, 20 pinów cyfrowych oraz 12 analogowych wejść.
Ważnym elementem zestawu jest farba przewodząca, wysychająca w przeciągu 10-15 minut w temperaturze pokojowej. Przy jej użyciu warto pamiętać o tym, aby malowana powierzchnia pozostawała nieustannie sucha. Farba daje możliwość łączenia elementów elektronicznych.
