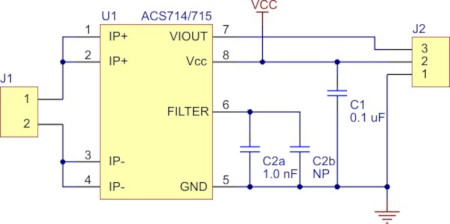

Sposób podłączenia czujnika prądu ACS714
Czujnik wymaga napięcia zasilania z zakresu od 4,5 V do 5 V podłączonego do wyprowadzeń oznaczonych jako VCC (+) i GND (masa). Wyjściem jest sygnał napięciowy proporcjonalny do natężenia mierzonego prądu. Kiedy napięcie VCC jest równe 5 V, wyjście wycentrowane jest na połowę, czyli 2,5 V. Wartość wyjściowa rośnie o 66 mV na 1 A gdy natężenie mierzonego prądu jest dodatnie, w przeciwnym wypadku maleje.
Główne cechy czujnika prądu ACS714
- Układ zaprojektowany dla prądu płynącego w obu kierunkach (od -30 A do 30 A)
- Dzięki niskiej rezystancji układu (1,2 mΩ) oraz doprowadzeń straty mocy są bardzo niewielkie
- Dzięki wykorzystaniu efektu Halla ścieżki prądowe są odizolowane od części logicznej
- Pasmo przepustowe do 80 kHz z możliwością zmniejszenia poprzez dodanie opcjonalnego kondensatora
- Precyzja rzędu 1,5% w temperaturze pokojowej

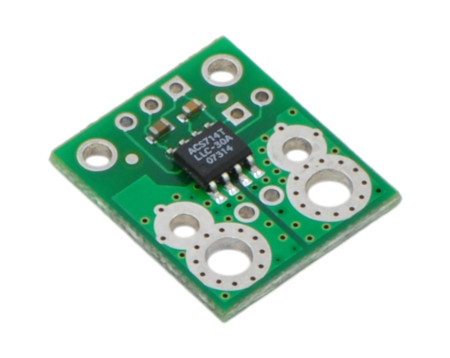

Czujnik prądu ACS714 -30 A do +30 A - Pololu 1187.
Czujnik prądu ACS714 - wykres.
Dodatkowa filtracja
Układ scalony posiada wewnętrzny filtr o rezystancyjny 1,7 kΩ, na płytce znajduje się kondensator o wartości 1nF, co razem tworzy filtr dolnoprzepustowy o częstotliwości granicznej 90 kHz. Użytkownik może modyfikować filtr montując kondensator w wyprowadzenia o nazwie "filter". Częstotliwość graniczną można obliczyć ze wzoru:
F = 1 / (2πRC) = 1 / (11kΩ * (1 nF + Cf))
gdzie Cf jest pojemnością kondensatora wlutowanego w wyprowadzenia "filter".
Specyfikacja czujnika prądu ACS714
- Napięcia zasilania części logicznej: 4,5 V do 5,5 V
- Pobór prądu części logicznej: 13 mA
- Czułość dla zasilania 5 V: 0,066 V/A
- Masa modułu 1,3 g
- Wymiary: 18 x 20,5 mm
