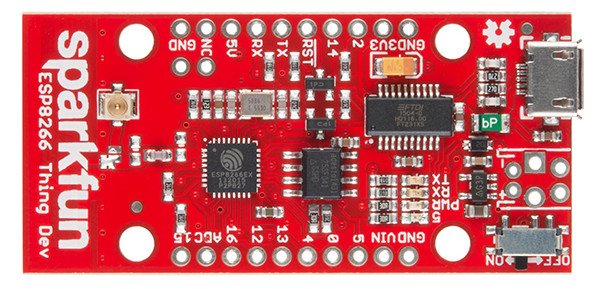

Opis produktu: Moduł WiFi SparkFun ESP8266 Thing Dev Board - konwerter USB/UART
Moduł WiFi oparty na chipie ESP8266. Działa w standardzie WiFi 802.11 b/g/n na częstotliwości 2,4 GHz. Posiada wyprowadzone złącza układu (pracują one z napięciem 3,3 V), diody LED, wyłącznik oraz wbudowany konwerter USB-UART oparty na chipie FTDI, który umożliwia bezpośrednie programowanie modułu z wykorzystaniem środowiska Arduino poprzez złącze microUSB - przewód microUSB można nabyć osobno.
Urządzenie posiada wbudowany konwerter USB-UART, który umożliwia bezpośrednie podłączenie płytki do komputera poprzez przewód microUSB i programowanie poprzez środowisko Arduino IDE - szczegółowy opis znajduje się w przewodniku użytkownika.
Wyprowadzenia pracują z napięciem 3,3 V, dlatego do połączenia z modułami 5 V niezbędny jest zewnętrzny konwerter napięć.
Cechy modułu SparkFun Thing Dev
- Wbudowany konwerter USB-UART oparty na chipie FTDI, który umożliwia programowanie bezpośrednio poprzez gniazdo microUSB
- Posiada 20 wyprowadzeń, które pracują z napięciem 3,3 V
- piny GPIO - wyjścia/wejścia cyfrowe
- Interfejs UART (TX, RX) - do komunikacji np. z Arduino
- Wejście regulatora: 5 V - połączone z zasilaniem złącza microUSB
- Magistrala I2C (linie SDA i SCL)
- Montaż: THT:
- Raster wyprowadzeń: 2,54 mm (kompatybilny z płytkami stykowymi), złącza goldpin do nabycia osobno
- Wyposażony w wbudowaną antenę PCB
- Posiada złącze do u.FL do podpięcia zewnętrznej anteny
- Wbudowane 2 diody LED
- 1 x podłączona do pinu 5
- 1 x sygnalizująca zasilanie
- Możliwość wlutowania dodatkowego złącza zasilającego: miniJST raster 2 mm
- Wbudowany przełącznik umożliwia odłączenie zasilania w dowolnym momencie
- Posiada cztery otwory montażowe o średnicy 3 mm
Podłączenie
Moduł posiada 20 pinów, wyprowadzonych po obu stronach płytki. Zestaw nie zwiera listwy goldpin raster 2,54 mm, należy ją nabyć osobno i przylutować samodzielnie.
Pin | Funkcja | Opis |
---|---|---|
Sekcja UART i I2C |
||
GND | Masa | Masa układu. |
3V3 | 3,3V | Napięcie 3,3 V. |
2 |
SDA GPIO2 |
Linia danych magistrali I2C lub pin GPIO2 układu ESP8226. |
14 |
SCL SCLK GPIO14 |
Linia zegarowa magistrali I2C i SPI lub pin GPIO14 układu ESP8226. |
RST | Reset | Reset układy, aktywowany stanem niskim. Domyślnie pin podciągnięty do napięcia zasilania poprzez rezystor 10k. |
TX |
TX0 GPIO7 |
Nadajnik interfejsu szeregowego UART. |
RX |
RX0 GPIO8 |
Odbiornik interfejsu szeregowego UART. |
5V | 5V | Wyjście napięcia 5 V z szyny USB. |
NC | NC | Not connected - należy pozostawić niepodłączony. |
GND | Masa | Masa układu. |
Sekcja GPIO / ADC | ||
GND | GND | Masa układu. |
VIN | VIN |
|
5 | GPIO5 | GPIO5 układu ESP8226 połączony z diodą LED. |
0 | GPIO0 | GPIO0 układu ESP8226. |
4 | GPIO4 | GPIO4 układu ESP8226. |
13 |
MOSI GPIO13 |
GPIO13 układu ESP8226 oraz MOSI magistrali SPI. |
12 |
MISO GPIO12 |
GPIO12 układu ESP8226 oraz MISO magistrali SPI. |
16 |
XPD GPIO16 |
GPIO16 układu ESP8226, służy do przełączania układu w tryp uśpienia. |
ADC | A0 | Wejście A0 10-bitowego przetwornika analogowo-cyfrowego - maksymalne dopuszczalne napięcie 1 V. |
15 | GPIO15 | GPIO4 układu ESP8226. |
Specyfikacja modułu WiFi
- Napięcie zasilania: 3,3 V lub 5 V
- Napięcie pracy wyprowadzeń: 3,3 V (połączenie z układem pracującym z napięciem 5 V wymaga zewnętrznego konwertera napięć)
- Pobór prądu do 300 mA
- Wspiera standard WiFi 802.11 b, g, n
- Wbudowany stos TCP/IP
- Pracuje na częstotliwości 2,4 GHz
- Może pracować w trybie AP (Access Point)
- Moc nadajnika: 19,5 dBm
- Komunikuje się poprzez interfejs szeregowy UART
- Posiada wbudowany konwerter USB-UART oparty na układzie FTDI
- Posiada wbudowaną antenę PCB
- Wyposażony jest w interfejsy komunikacyjne: SPI, UART, SDIO
- Montaż: przewlekany - raster 2,54 mm (złącza goldpin do nabycia osobno)
Moduł WiFi SparkFun ESP8266 Thing Dev Board - konwerter USB/UART.
