Opis produktu: Stabilizator LDO 3,3V MCP1700T - SMD SOT-23
Stabilizator liniowy Low-Dropout posiada napięcie wyjściowe 3,3 V, a maksymalny prąd wyjściowy 0,25 A. Stabilizator zamknięty jest w obudowie SOT-23. Wyposażony jest w zabezpieczenia przed zwarciem i przegrzaniem.

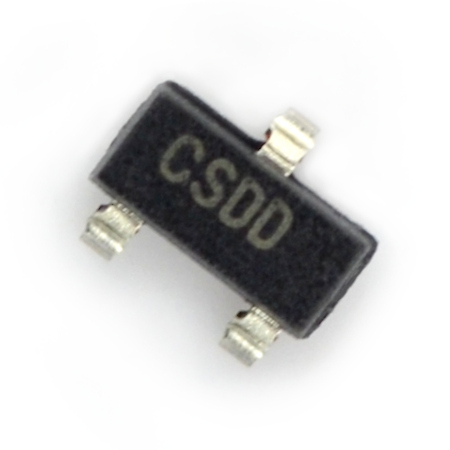

Stabilizator LDO 3,3V MCP1700T - SMD SOT-23.

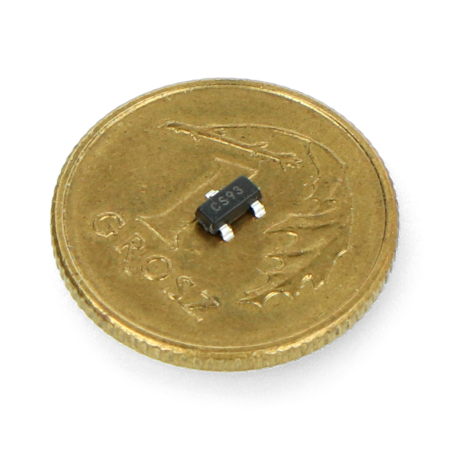

Stabilizator liniowy Low-Dropout w porównaniu do grosza, którego średnica wynosi 15,5 mm.
Specyfikacja stabilizatora
- Napięcie wejściowe: od 2,3 V do 6,0 V
- Napięcie wyjściowe: 3,3 V
- Maksymalny prąd wyjściowy: 250 mA
- Temperatura pracy: od -40 °C do 125 °C
- Symbol producenta: MCP1700T-3302E
- Obudowa: SOT-23 SMD
- Zabezpieczenie przed zwarciem, przegrzaniem
Stabilizator LDO 3,3 V MCP1700T - SMD SOT-23
MCP1700T to niewielki stabilizator w trzykońcówkowej obudowie „tranzystorowej” typu SOT23 znanej marki Microchip. Układ należy do jednej z najpopularniejszych rodzin stabilizatorów LDO (o niskim spadku napięcia), oferuje ponadto bardzo niski pobór prądu (na poziomie 1,6 μA), co predestynuje go do zastosowania w energooszczędnych aplikacjach urządzeń przenośnych i ubieralnych. Zakres napięć wejściowych dochodzący do 6 V umożliwia użycie układu w obwodach zasilanych trzema bateriami 1,5 V, trzema lub czterema ogniwami NiMH bądź pojedynczym ogniwem litowo-polimerowym lub litowo-jonowym.
Spadek napięcia przy obciążeniu rzędu 250 mA plasuje się poniżej 200 mV, co pozwala zminimalizować straty energii i wydłużyć czas pracy urządzenia bez konieczności ponownego ładowania. Układ jest stabilny już przy zastosowaniu niewielkiej, 1-mikrofaradowej pojemności wyjściowej, dzięki czemu można zaoszczędzić miejsce na płytce drukowanej, przeznaczone na spore kondensatory odsprzęgające i filtrujące, wymagane przez inne modele stabilizatorów.
