Opis produktu: A-Star Prime 32U4 LV microSD - Atmega32u4
Moduł zgodny z Arduino Leonardo z mikrokontrolerem AVR Atmega32u4. Posiada 32 kB pamięci Flash, 2,5 kB RAM, 26 cyfrowych wejść/wyjść z czego 7 można wykorzystać jako kanały PWM i 12 jako analogowe wejścia oraz popularne interfejsy komunikacyjne i czytnik kart pamięci microSD. Atutem modułu A-Star jest szeroki zakres napięcia zasilania od 2,7 V do 11,8 V.

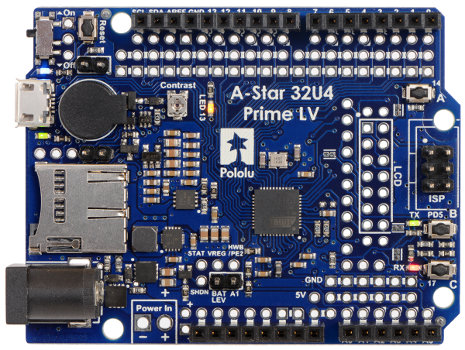

Rozkład elementów na płytce A-Star Prime.
Specyfikacja A-Star Prime 32U4 LV microSD Pololu
- Napięcie zasilania:
- Z gniazda USB 5 V
- Zewnętrzne VIN: 2,7 V do 11,8 V
- Mikrokontroler: ATmega32u4
- Pamięć Flash: 32 kb
- Pamięć SRAM: 2,5 kb
- Taktowanie: 16 MHz
- Napięcie pracy wyprowadzeń: 5 V
- Piny I/O: 26
- Kanały PWM: 7
- Ilość wejść analogowych: 12
- Interfejsy szeregowe: UART, SPI, I2C
- Wbudowany kontroler USB full-speed
- Zewnętrzne przerwania
- Wbudowany Buzzer
- Zamontowany czytnik kart microSD
- Wbudowany impulsowy regulator napięcia 5 V
- Stabilizator 3,3 V o podwyższonej wydajności prądowej do 300 mA
- Trzy diody LED do dyspozycji użytkownika
- Trzy przyciski do dyspozycji użytkownika
- Przycisk RESET
- Wyprowadzone złącze ICSP do podłączenia zewnętrznego programatora AVR
- Złącze microUSB do programowania (przewód microUSB do nabycia osobno)
- Moduł kompatybilny ze środowiskiem Arduino IDE
- Wlutowane złącza zgodne z Arduino
- Wymiary: 48,5 x 18 mm
- Masa: 3,5 g (bez złącz)
|
Atutem modułu A-Star LV jest zastosowany impulsowy regulator napięcia, który umożliwia zasilanie z szerokiego zakresu: od 2,7 V do 11,8 V. Układ jest kompatybilnym z popularną wersją Arduino Leonardo. |
Wyprowadzenia
Powyższy rysunek przedstawia rozkład wyprowadzeń modułu A-Star Mini firmy Pololu. Kolorem żółtym zostały zaznaczone piny I/O (wejścia/wyjścia) z nazewnictwem zgodnym z dokumentacją ATmega32u4, kolorem zielonym wejścia analogowe przetwornika A/C.
|
Uwaga! Przed podłączeniem należy zapoznać się z instrukcją instalacji. |
Programowanie
Tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód microUSB. Szczegółowy opis można znaleźć w instrukcji dostarczonej przez firmę Pololu.
Stabilizator impulsowy
Płytka została wyposażona w impulsowy regulator napięcia 5 V o wysokiej sprawności: od 80% do 90%.
Sprawność układu w zależności od pobieranego prądu dla różnych wartości napięcia wejściowego.
Nowa odsłona Arduino Leonardo w wykonaniu marki Pololu
A-Star Prime 32U4 LV microSD - Atmega32u4 - Pololu 3108 to zdecydowanie więcej, niż tylko kolejny klon popularnej płytki Arduino Leonardo. Choć moduł jest w pełni kompatybilny z oryginałem – bazuje na tym samym procesorze ATmega32u4 – oferuje szereg dodatkowych możliwości i doskonałe parametry, zwiększające zakres jego zastosowań.
W odróżnieniu od oryginału, na płytce znalazł się slot kart microSD, sprzętowy przełącznik zasilania, a także miniaturowy buzzer. Ogromnym ułatwieniem dla osób pragnących zintegrować płytkę A-Star w swoim projekcie jest bardzo szeroki zakres zasilania (od 2,7 V aż do 11,8 V), zapewniany przez wbudowaną przetwornicę typu buck-boost.
Pozostałe parametry
Płytka A-Star Prime 32U4 LV (Pololu 3108) udostępnia użytkownikowi 12 wejść analogowych i 26 wejściowych linii GPIO, co znakomicie rozszerza możliwości płytki względem oryginalnego modułu głównego Arduino Leonardo.
Wbudowany stabilizator napięcia 3,3 V oferuje wysoką wydajność prądową (do 300 mA), co pozwala na współpracę z bardziej prądożernymi nakładkami, niektórymi modułami radiowymi, etc. Do dyspozycji programisty są ponadto trzy diody LED i trzy mikroprzyciski, nie zabrakło także osobnego przycisku RESET i złącza microUSB
