Opis produktu: Moduł kamery OV9655 1,3MPx 0,3MPx 1280x1024px 30fps - Waveshare 6150
Moduł z kamerą o rozdzielczości 1,3 MPx o rozdzielczości 1280 x 1024 px i prędkości do 30 fps. Rozszerza możliwości mikrokontrolera o możliwość wykonywania zdjęć i nagrywania plików wideo. Urządzenie pracue z napięciem 3,3 V, posiada czułość 1,1 V/(lux*s), kąt widzenia 25 ° (nieliniowy), obiektyw 1/4''.
|
Produkt kompatybilny z STM32 i AVR Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla STM32. |

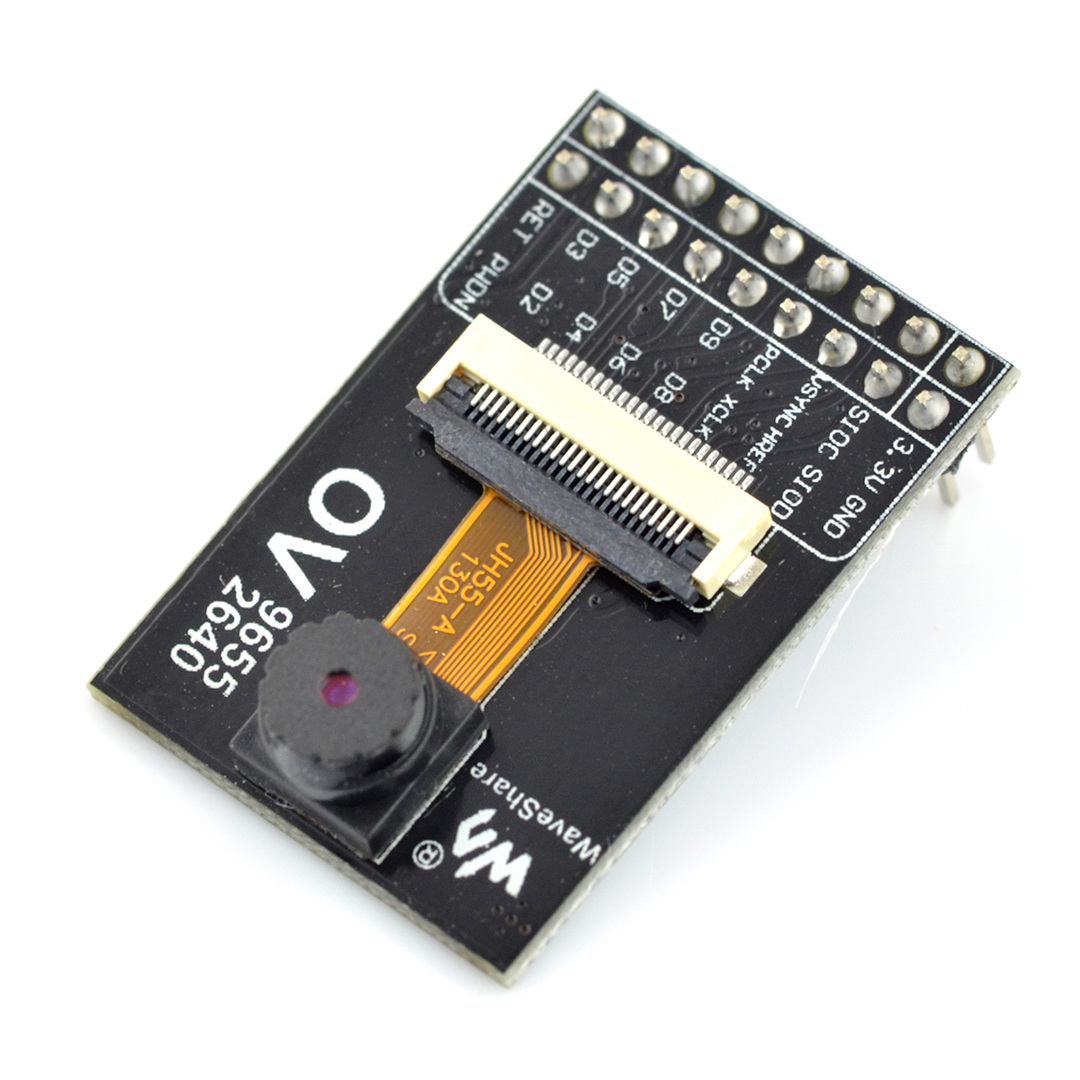

Moduł kamery OV9655 1,3MPx 0,3MPx 1280x1024px 30fps - Waveshare 6150.
Specyfikacja modułu kamery
- Napięcie zasilania: 3,3 V
- Rozdzielczość: 1280 x 1024 Px (1,3 MPx)
- Liczba klatek na sekundę: do 30 fps dla formatu VGA
- Rozmiar obiektywu: 1/4 "
- Czułość: 1,1 V/(lux*s)
- Kąt widzenia: 25 ° (nieliniowy)
- Formaty wjścia:
- YUV / YCbCr 4:2:2
- RGB565/555
- GRB 4:2:2
- RAW RGB Data
- Wymiary modułu: 35 x 24 mm

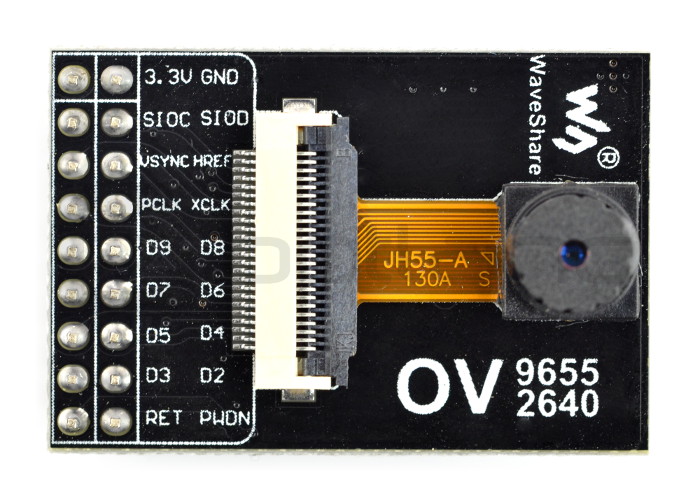

Wyprowadzenia modułu
Urządzenia posiada wlutowane 18-pinowe, dwurzędowe złącze raster 2,54 mm.
| Pin | Opis |
|---|---|
| 3,3V | Napięcie zasilania 3,3 V. |
| GND | Masa układu. |
| SIOC | Wejście zegarowe interfejsu szeregowego. |
| SIOD | Szeregowy interfejs danych I/O. |
| VSYNC | Synchronizacja pionowa. |
| HREF | Wyjście HREF. |
| PCLK | Wyjście zegara matrycy. |
| XCLK | Wejście zegara systemowego. |
| D7 | Wyjście danych wideo - bit 7. |
| D6 | Wyjście danych wideo - bit 6. |
| D5 | Wyjście danych wideo - bit 5. |
| D4 | Wyjście danych wideo - bit 4. |
| D3 | Wyjście danych wideo - bit 3. |
| D2 | Wyjście danych wideo - bit 2. |
| D1 | Wyjście danych wideo - bit 1. |
| D0 | Wyjście danych wideo - bit 0. |
| RESET | Reset układu aktywowany stanem niskim. |
| PWDN | Wyłączenie układu aktywowane stanem wysokim. |
Moduł kamery OV9655 1,3MPx 0,3MPx 1280x1024px 30fps - Waveshare 6150
Opisywany moduł do kamery OV9655 firmy Waveshare zapewnia dobrą jakość zdjęć i filmów, nawet w przypadku występowania trudnych warunków oświetleniowych. Urządzenie wyróżnia się rozdzielczością 1,3MPx (1280x1024px) i możliwością rejestrowania obrazu w 30 klatkach na sekundę.
Aby ułatwić obsługę i uczynić ją bardziej intuicyjną, na płytce znalazły się dokładne oznaczenia wszystkich wyprowadzeń. Istotną zaletą sprzętu są też jego niewielkie rozmiary i niska waga, co przekłada się na możliwość wykorzystywania w projektach, gdzie duże znaczenie ma mobilność.
Dodatkowe informacje o module kamery OV9655 firmy Waveshare
Jeśli chodzi o temperaturę roboczą, moduł kamery OV9655 1,3MPx 0,3MPx 1280x1024px 30fps pracuje w zakresie od -30℃ do +70℃. Oprócz tego urządzenie automatycznie dostosowuje ustawienia do 50Hz i 60Hz sieci, co eliminuje efekt migotania obrazu.
Działając w trybie gotowości, moduł kamery pobiera maksymalnie <20 A. Kolejną charakterystyczną cechą jest obsługa formatów VGA i CIF. Oprócz tego można liczyć na automatyczne dostosowanie stopnia odśnieżania obrazu.
