Motor Control Shield - 4-kanałowy sterownik silników 9V/0,6A - nakładka dla Arduino - Waveshare 9724

Indeks: WSR-04914 EAN: 5904422371623

Moduł daje możliwość sterowania czterema silnikami prądu stałego (DC) lub dwoma silnikami krokowymi z wykorzystaniem zestawów Arduino. Układ pozwala na regulację kierunku i prędkości obrotowej silników o poborze prądu do 600 mA i napięciu zasilania do 9 V.

Motor Control Shield - 4-kanałowy sterownik silników 9V/0,6A - nakładka dla Arduino - Waveshare 9724
33,90 zł
27,56 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: OEM
Kompatybilny z: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Motor Control Shield - 4-kanałowy sterownik silników 9V/0,6A - nakładka dla Arduino - Waveshare 9724

Moduł daje możliwość sterowania czterema silnikami prądu stałego (DC) lub dwoma silnikami krokowymi z wykorzystaniem zestawów Arduino. Układ pozwala na regulację kierunku i prędkości obrotowej silników o poborze prądu do 600 mA.

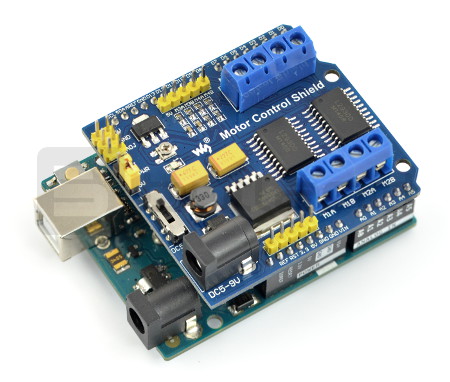

Motor Control Shield - sterownik silników Arduino

Zasilanie modułu

Przy ustawieniu zworki w pozycji 5V można jednocześnie zasilać 4 silniki DC o napięciu 5 V. Natomiast przy ustawieniu ADJ można zasilać dwa silniki o napięciu od 1,25 V do 6,45 V w tym samym czasie (wymagane jest wtedy zewnętrzne zasilanie 9 V).

Podłączenie nakładki

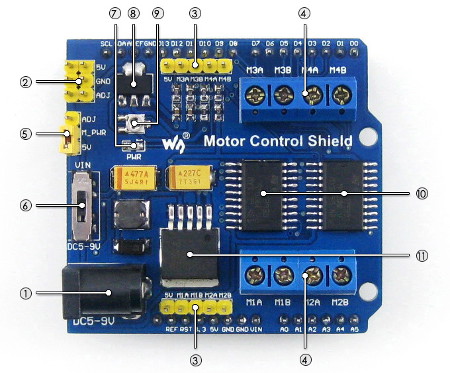

Na płytce znajdują się:Motor Control Shield - sterownik silników schemat



  1. Wejście zewnętrznego zasilania: od 5 V do 9 V
  2. Piny zasilania wejścia i wyjścia
  3. Interfejs silników krokowych
  4. Interfejs silników DC
  5. Konfiguracja M_PWR: połączenie z 5 V lub z ADJ
  6. Przełącznik wybierający źródło zasilania
  7. Dioda LED informująca o zasilaniu
  8. Liniowy regulator AMS1117-ADJ z regulowanym wyjściem
  9. Potencjometr do regulowania mocą silników
  10. Mostek L293D
  11. Wbudowany liniowy regulator LM2596-5.0 z wyjściem 5 V

Specyfikacja nakładki z 4-kanałowym sterownikiem silników dla Arduino

  • Napięcie zasilania:  5 V do 9 V
  • Sterownik: L293D
  • Liczba obsługiwanych silników: 4
  • Maksymalny prąd na kanał:  600 mA



Jak sterować silnikiem elektrycznym poprzez Arduino?

Większość najczęściej wybieranych płytek Arduino jest wyposażona w mikrokontroler Atmega 328p. Pojedynczy pin Arduino może dostarczyć prąd o natężeniu 40 mA, przy zasilaniu napięciem 5 V. Są to wystarczające parametry dla zasilania diod LED i sterowania tranzystorami, ale problem pojawia się, kiedy chcemy Arduino wykorzystać do zasilania silników elektrycznych. Rozwiązaniem tego problemu, jest użycie nakładki Motor Control Shield od Waveshare Electronics!

L293D - scalony mostek typu H

Jednym z najbardziej istotnych elementów elektronicznych, które obejmuje konstrukcja nakładki Waveshare Motor Control Shield, jest układ scalony L293D. Jest to zespół tranzystorów kluczujących połączonych w dwukanałowy układ mostkowy typu H. Ten układ steruje kierunkiem obrotów silników oraz dzięki wejściom PWM, może także sterować prędkością obrotową silników. Z uwagi na możliwość sterowania maksymalnie czterema silnikami jednocześnie, na płytce znajdują się dwa układy L293D.

Ilość kanałów 4
Szerokość opakowania 7.2 cm
Wysokość opakowania 2.9 cm
Głębokość opakowania 8.2 cm
Masa opakowania 0.08 kg
