Opis produktu: Pioneer600 - ekran OLED 0,96'' + akcesoria do Raspberry Pi 2/B+/A+
Moduł rozszerzający w formie nakładki do złącz GPIO minikomputera Raspberry Pi A+ / B+ / 2 / 3 model B. Posiada między innymi ekran OLED, buzzer, joystick, konwerter USB-UART, zegar RTC, przetwornik analogowo-cyfrowy oraz wiele innych. W zestawie znajduje się również czujnik temperatury DS18B20.
Przedmiotem sprzedaży jest nakładka, minikomputer Raspberry Pi można nabyć osobno.
|
Szczegółowy opis podłączenia i używania nakładki, można znaleźć w przygotowanym przez producenta przewodniku użytkownika. |

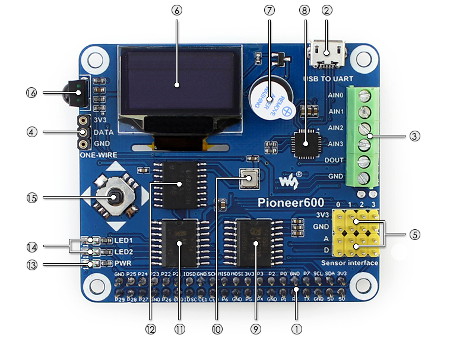

Rozkład elementów na płytce
- Piny GPIO do podłączenia z Raspberry Pi
- Interfejs UART - do podłączenia modułów RS232, RS245 itp.
- Przetwornik AC / CA - w postaci złącz śrubowych
- Interfejs 1-Wire - do podłączenia urządzeń 1-Wire np. czujnika temperatury DS18B20 (w zestawie)
- Interfejs do podłączenia różnych czujników
- Ekran OLED 0,96 " - ze sterownikiem SSD1306, rozdzielczość 128 x 64 px, interfejs SPI
- Buzzer
- Konwerter USB - UART - moduł CP2102
- 8-bitowy konwerter AC / CA - moduł PCF8591 z interfejsem I2C
- Czujnik ciśnienia - moduł BMP180 z interfejsem I2C
- Chip rozszerzeń - moduł PCF8574 z interfejsem I2C
- Zegar czasu rzeczywistego RTC - moduł DS3231 z interfejsem I2C
- Dioda LED informująca o zasilaniu
- Dioda LED do obsługi użytkownika
- Joystick
- Odbiornik IR - moduł LFN0038K
Główne cechy
- Płytka współpracuje Raspberry Pi A+ / B+ / 2 / 3 model B
- Ekran OLED o przekątnej 0,96 " i rozdzielczości 128 x 64 px umożliwia wyświetlanie danych, układ oparty na sterowniku SSD1306
- Zamontowany konwerter USB - UART CP2102 pozwala na wymianę danych z komputerem poprzez wirtualny port szeregowy
- Przetwornik analogowo-cyfrowy PCF8591 wyposażony w 4 kanały o rozdzielczości 8 bitów
- Na płytce znajduje się zegar czasu rzeczywistego DS3231 z gniazdem na baterię CR1220, którą należy nabyć osobno
- Dzięki ekspanderowi PCF8574 na magistrali I2C, użytkownik może skorzystać z dodatkowych pinów I/O
- Wbudowany czujnik BMP180 umożliwia pomiar ciśnienia
Zestaw zawiera:
- Moduł Pioneer600 - płytka rozszerzeń
- Przewód USB - microUSB
- Czujnik temperatury DS18B20
- Śrubki montażowe
Moduł nie zawiera baterii CR1220. Należy ją nabyć osobno.

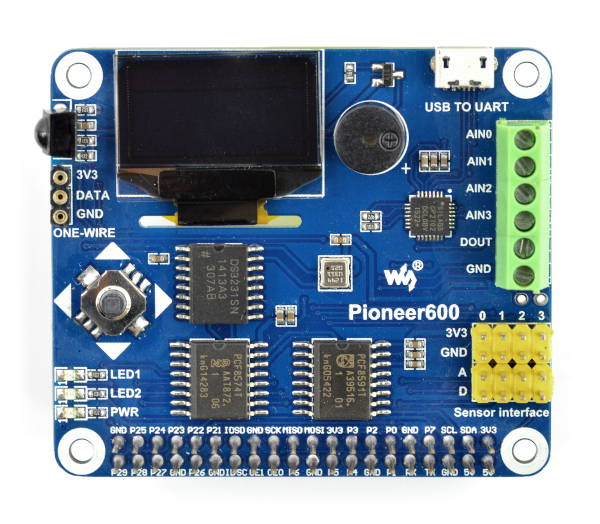

Pioneer600 - ekran OLED 0,96''.
Rozszerzenie Pioneer600 do Raspberry Pi A+/B+/2/3 model B – jakie ma zastosowanie?
Pioneer600 do Raspberry Pi A+/B+/2/3 model B to moduł w postaci małej płytki, na której znalazło się miejsce dla dużej ilości elementów. Dzięki temu ekspander wyprowadzeń Raspberry Pi Hat może być wykorzystywany nawet przy zaawansowanych projektach elektronicznych. Świetnie sprawdzi się robotyce, ale przede wszystkim znalazł swoje zastosowanie w grach.
Płytka Pioneer600 do Raspberry Pi A+/B+/2/3 model B dla graczy wyposażona jest m.in. w ekran OLED 0,96” joystick i buzzer. Jednocześnie będzie idealnym wyborem do układów elektronicznych, w których wymagany jest pomiar ciśnienia i sprawna wymiana danych z komputerem.
Pioneer600 z ekranem OLED 0,96'' do Raspberry Pi A+/B+/2/3 – najważniejsze zalety
- Ekran OLED 0,96'' zapewnia przejrzyste wyświetlanie danych
- Możliwość korzystania z dodatkowych pinów I/O
- Funkcja pomiaru ciśnienia
- Pioneer600 do Raspberry Pi wykazuje kompatybilność z kilkoma modelami Raspberry Pi: A+/B+/2/3
- Sprawna wymiana danych z komputerem
W zestawie znajdziesz śrubki montażowe umożliwiające Ci natychmiastowe użycie płytki dzięki samodzielnej instalacji. Konieczny będzie jedynie zakup baterii.
