- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis

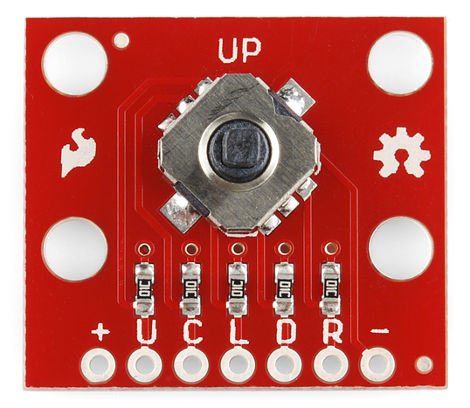

Moduł z mini joystickiem wyposażonym w przycisk. Sygnały zostały wyprowadzone na otwory do samodzielnego wlutowania złącz raster 2,54 mm - standard goldpin (brak w zestawie, do nabycia osobno). Na płytce zostały także zamontowane rezystory podciągające tzw. pull-up.
Wyprowadzenia
| Pin | Opis |
|---|---|
| + VCC | Napięcie zasilania od 2,5 V do 5 V. |
| - GND | Masa. |
| CENTER | Odczyt cyfrowy z kliknięcia. |
|
LEFT |
Odczyt cyfrowy z ruchu w lewo. |
|
RIGHT |
Odczyt cyfrowy z ruchu w prawo. |
| UP | Odczyt cyfrowy z ruchu w górę. |
|
DOWN |
Odczyt cyfrowy z ruchu w dół. |
