Opis
Moduł GPS / GLONASS NEO-7M-C na płytce z zamontowanymi złączami goldpin. Zastosowany obsługuje 50 kanałów, pracuje z napięciem od 3,3 V do 5,5 V, komunikuje się poprzez interfejs UART (TX, RX), a częstotliwość odświeżania wynosi do 5 Hz. Moduł wyposażony w goldpiny kątowe.
|
Uwaga! Moduł nie jest produktem firmy u-Blox, jest to wersja Waveshare kompatybilna z u-Blox NEO-7M. |

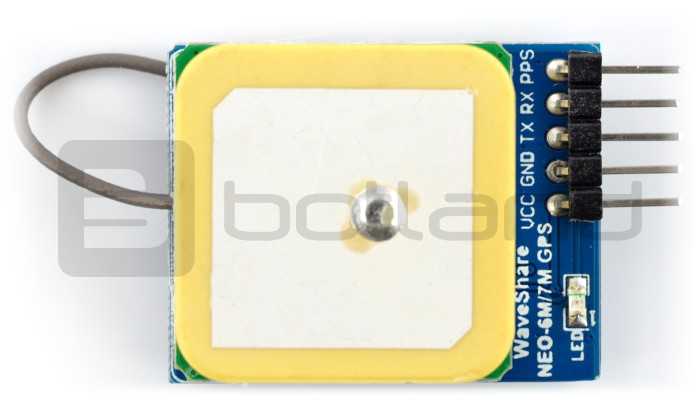

Układ posiada wlutowane złącza goldpin kątowe i ceramiczną antenę.
Główne cechy
- System GLONASS - rosyjski, satelitarny system nawigacyjny obejmujący zasięgiem całą kulę ziemską.
- Prosta komunikacja - urządzenie komunikuje się poprzez prosty interfejs UART, czyli piny RX i TX z domyślną prędkością 9600 bps. Dzięki szerokiemu zakresowi napięć, może pracować zarówno z urządzeniami 3,3 V, np. STM32 i Raspberry Pi oraz 5 V, np. Arduino
- Wbudowana ceramiczna antena - daje czułość -162 dB, w celu zwiększenia tego parametru można dołączyć wersję zewnętrzną poprzez złącze u.FL. Ponieważ większość dostępnych anten posiada złącze SMA, w naszej ofercie znajdziesz odpowiedni adapter u.FL - SMA.
- Bateria backup - na odwrocie znajduje się bateria, która umożliwia podtrzymanie danych w urządzenie przy zaniku napięcia zasilania.
|
Producent udostępnia przewodnik użytkownika z opisem obsługi modułu. |
Podłączenie i przykładowy program
Układ posiada 5 wyprowadzeń goldpin - raster 2,54 mm. Opis ich funkcji znajduje się w tabeli poniżej.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 3,3 V lub 5 V. |
| GND | Masa układu. |
| TXD | Nadajnik interfejsu szeregowego, który należy połączyć z odbiornikiem mikrokontrolera (RX). |
| RXD | Odbiornik interfejsu szeregowego, który należy połączyć z nadajnikiem mikrokontrolera (TX). |
| PPS | Opcjonalne wyjście sygnału pulse-per-second modułu GPS. |

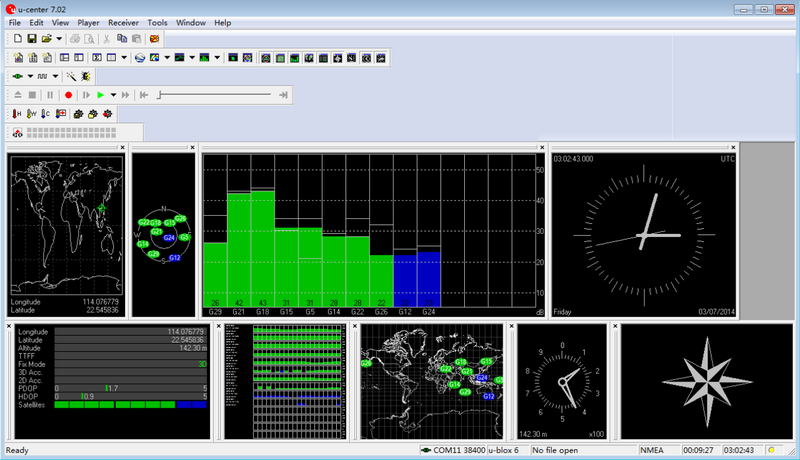

Moduł wspiera oprogramowanie takie jak: u-center i GoogleEarth.
Specyfikacja
- Napięcie zasilania: od 2,7 V do 5,5 V
- Pobór prądu: 35 mA
- Moduł NEO-7M-C (dokumentacja)
- Wsparcie dla systemu GLONASS
- Komunikacja: NMEA, UART 4800, 9600 (domyślnie), 19200, 38400, 57600, 115200, 230400 bps
- Dokładność pozycji: 2,5 m
- Czułość: -162 dBm
- Odświeżenie: 5 Hz (domyślnie 1 Hz)
- Ciepły/zimny start: 27 sekund / 1 sekunda
- Posiada wbudowaną antenę oraz złącze do wyprowadzenia wersji zewnętrznej u.FL
- W zestawie 5-pinowy przewód z końcówkami żeńskimi
- Wymiary modułu (bez złącz): 33 x 25 x 13 mm
