CAN-Bus Shield v1.2 - nakładka na Arduino

Indeks: SEE-04423

Nakładka na Arduino umożliwiająca korzystanie z magistrali szeregowej CAN. Wyposażona w układy MCP2515 oraz MCP2551. Komunikuje się przez interfejs SPI. Pracuje z napięciem 5 V.

CAN-Bus Shield v1.2 - nakładka na Arduino
112,00 zł
91,06 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Seeedstudio
Kompatybilny z: Arduino



Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

Nakładka na Arduino umożliwiająca korzystanie z magistrali szeregowej CAN. Wyposażona w układy MCP2515 oraz MCP2551. Komunikuje się przez interfejs SPI. Pracuje z napięciem 5 V.

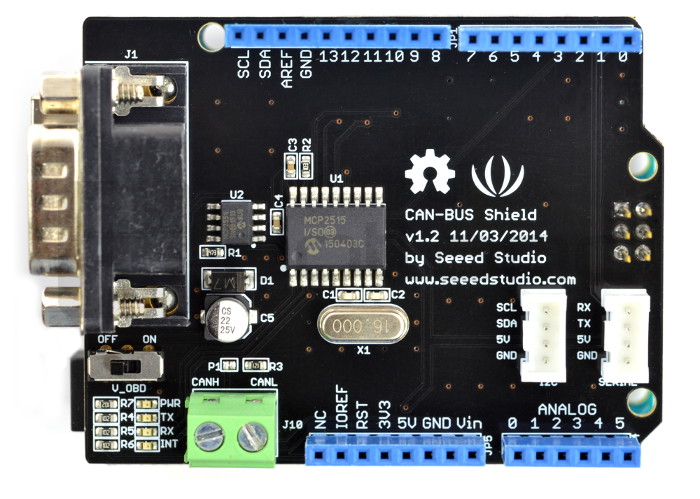

CAN-Bus shield - nakładka dla Arduino

Wyprowadzenia

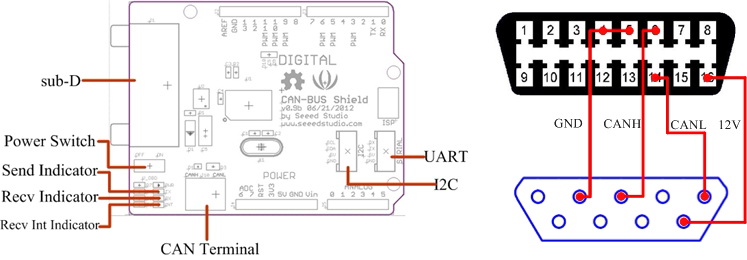

Linie magistrali CAN, czyli CANH i CANL zostały wyprowadzone na złącza śrubowe ARK oraz na gniazdo DB9. Rozkład pinów widoczny jest na rysunku poniżej.



CAN-Bus shield - nakładka dla Arduino - schemat



Specyfikacja

  • Obsługuje interfejs CAN v2.0B do 1 Mb/s
  • Komunikacja: SPI do 10 MHz
  • Pracuje z napięciem 5 V.
  • 2 bufory odbiorcze z priorytetowym przechowywaniem danych
  • 9-pinowe złącze D-sub
  • 2 złącza 4-pinowe Grove
  • Możliwość nałożenia kolejnego modułu typu Shield
  • Wbudowany włącznik



Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
