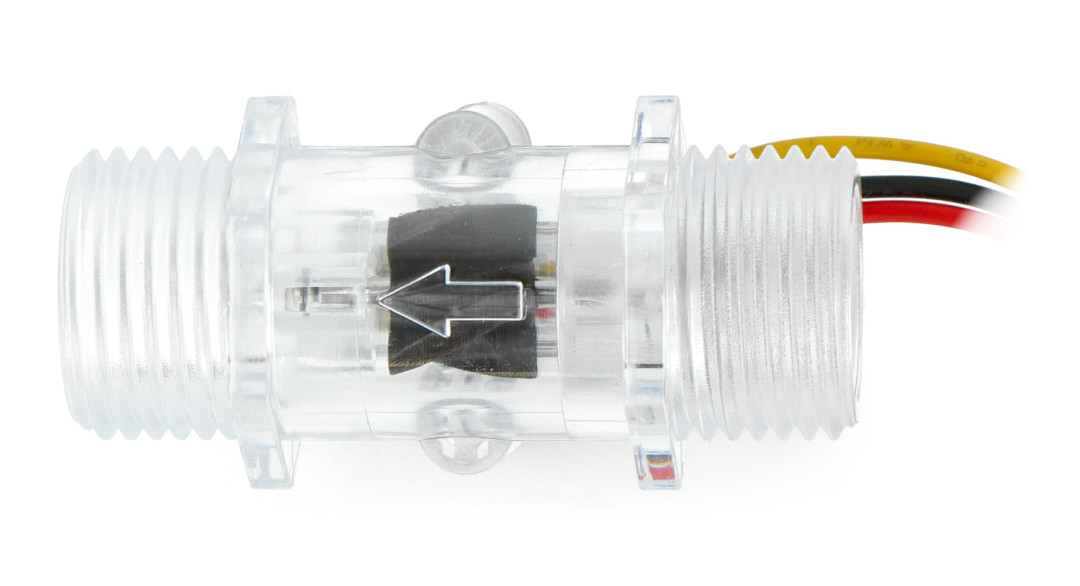

Czujnik przepływu cieczy przezroczysty YF-S201C 30l/min - gwint 1/2''

Indeks: SEE-04414

Czujnik przepływu cieczy działający w zakresie od 1 do 30 litrów na minutę. Zasilany jest napięciem od 5 V do 24 V, sygnał wyjściowy to częstotliwość proporcjonalna do zmierzonej wartości.

Czujnik przepływu cieczy przezroczysty YF-S201C 30l/min - gwint 1/2''
41,00 zł
33,33 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Seeedstudio

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Czujnik przepływu cieczy przezroczysty YF-S201C 30l/min - gwint 1/2''

Prosty czujnik do pomiaru przepływu cieczy. Składa się z wiatraczka, na którym umieszczony jest magnes oraz czujniki Halla. Poprzez zliczanie impulsów kręcącego się wiatraka w prosty sposób można zmierzyć przepływ cieczy. Dzięki tej metodzie część elektroniczna czujnika nie ma kontaktu z wodą.



Urządzenia posiada trzy przewody:

  • czerwony - napięcie zasilania od 5 V do 24 V
  • czarny - masa
  • żółty - impulsowy sygnał wyjściowy



Poprzez zliczanie impulsów można w prosty sposób śledzić przepływ cieczy.  Należy zauważyć, że nie jest to czujnik do pomiarów precyzyjnych. Jednakże jest idealny do zastosowań hobbystycznych, gdzie nie jest wymagana większa precyzja niż 10 %.

Specyfikacja czujnika przepływu cieczy

  • Napięcie zasilania: od 5 V do 24 V
  • Pobór prądu dla 5 V: 15 mA
  • Zakres pomiarowy: od 1 do 30 l/min
  • Temperatura pracy: do 80 °C
  • Dopuszczalna wilgotność: 35 % - 90 % RH
  • Dopuszczalne ciśnienie wody: 1,75 MPa
  • Częstotliwość przepływu: F (Hz) = (5,0 * Q) ± 3%, gdzie Q - przepływ cieczy w l/min
  • Montaż na rurę o średnicy 1/2 "
  • Materiał: plastik
  • Wymiary: 54 x 28 x 27 mm



Praktyczne zastosowania czujników przepływu cieczy

Zadaniem czujnika przepływu cieczy jest pomiar objętości cieczy wprawiającej w ruch jego organ ruchomy przez określony odcinek czasowy. Maksymalna przepustowość czujnika YF-S201C wynosi do 30 l/min. Dzięki temu ten czujnik możesz wykorzystać jako element układu pomiaru zużycia wody do celów sanitarnych, a także jako element współpracujący z systemem irygacyjnym w ogrodzie. Ten czujnik możesz także wykorzystać do zbudowania modelu edukacyjnego elektrowni wodnej.

Zasada pomiaru przepływu cieczy z wykorzystaniem zjawiska Halla

Czujnik YF-S201C mierzy przepływ cieczy w rurociągu, wykorzystując efekt Halla. W tym celu organ ruchomy czujnika przepływu cieczy, został wyposażony w niewielki magnes. W wyniku oddziaływania siły parcia cieczy organ ruchomy czujnika zostaje wprawiony w ruch obrotowy. Magnes umieszczony na turbinie mijając magnes nieruchomy, powoduje indukowanie napięcia Halla, które jest przetwarzane na sekwencję impulsów o poziomie TTL, przy czym pojedynczy zliczony impuls jest równoważny ze zmierzeniem przepływu ok. 3,33 ml objętości cieczy.
