Opis
Moduł z czujnikiem, który umożliwia wykrywanie odległości obiektu w dwóch osiach X i Z oraz gestów dłoni. Przy pomocy tego sensora można kontrolować urządzenia, np. poprzez machnięcie ręki. Układ pracuje z napięciem od 3,3 V do 5 V, komunikuje się poprzez I2C lub UART.
Czujnik umożliwia pomiar odległości w zasięgu do 25 cm dla osi Z oraz pozycję od prawej do lewej w zasięgu do 15 cm (oś X). Na płytce znajdują się dwie diody nadawcze IR oraz jeden odbiornik IR.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino. |
Podłączenie

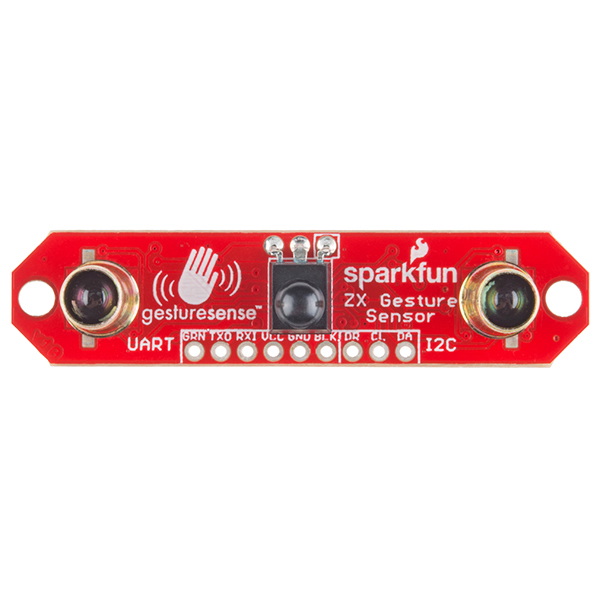

Moduł posiada dziewięć otworów dla złącz goldpin - raster 2,54 mm (brak w zestawie, do nabycia osobno). Wszystkie wyprowadzenia są odpowiednio podpisane na płytce.
| Pin | Opis |
|---|---|
| GRN | Nieużywane, należy pozostawić niepodłączone. |
| TX0 | Nadajnik w transmisji interfejsu UART. |
| RXI | Odbiornik w transmisji interfejsu UART. |
| VCC | Napięcie zasilania od 3,3 V do 5 V. |
| GND | Masa układu. |
| BLK | Nieużywane, należy pozostawić niepodłączone. |
| DR |
Pin gotowości danych. Osiąga stan wysoki, gdy dane sądostępne do odczytu na magistrali I2C. |
| CL | Linia zegarowa magistrali I2C. |
| DA | Linia danych magistrali I2C. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Zakres pomiarowy: do 25 cm
- Komunikacja: magistrala I2C lub UART
- Złącza: otwory na listwy goldpin - raster 2,54 mm (brak w zestawie, do nabycia osobno)
- Dwa otwory montażowe o średnicy 3 mm
