- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis

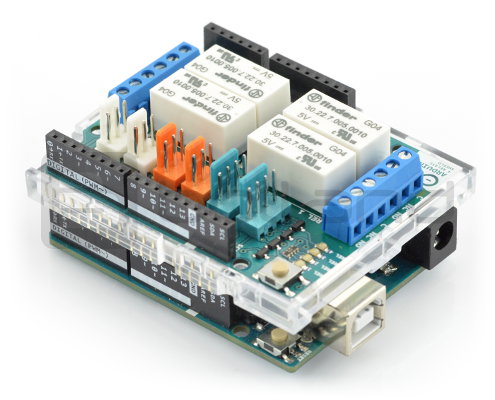

Moduł jest rozszerzeniem dla Arduino z czterema przekaźnikami, które umożliwiają wyłączanie i włączanie urządzeń o poborze mocy do 60 W (30 V / 2 A). Obsługę ułatwia biblioteka wraz z intuicyjną dokumentacją i licznymi przykładami.
Przedmiotem sprzedaży jest 4 Relay Shield, moduł Arduino należy nabyć osobno.

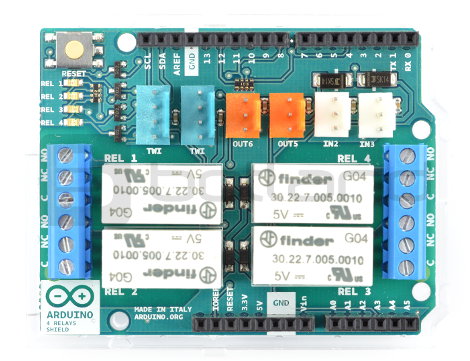

Specyfikacja
- 4 przekaźniki o parametrach:
- Prąd stały: DC 30 V / 2 A
- Napięcie pracy cewki: 5 V
- Pobór prądu cewki: 35 mA (razem ok. 140 mA)
- Napięcie pracy wyprowadzeń logicznych: 5 V lub 3,3 V (pobierane z Arduino)
- Wyprowadzone gniazda magistrali TWI (I2C)
- Wyprowadzany przycisk RESET Arduino
- Wyprowadzane piny Arduino - cyfrowe i analogowe
- Możliwość nałożenia kolejnych Shieldów
- Moduł korzysta z wyprowadzeń Arduino: 4, 7, 8, 12
Podłączenie
Płytka korzysta z 4 cyfrowych wyprowadzeń Arduino, są to:
| Przekaźnik |
Pin Arduino |
|---|---|
| Przekaźnik 1 (REL 1) | D4 |
| Przekaźnik 2 (REL 2) | D7 |
| Przekaźnik 3 (REL 3) | D8 |
| Przekaźnik 4 (REL 4) | D12 |
