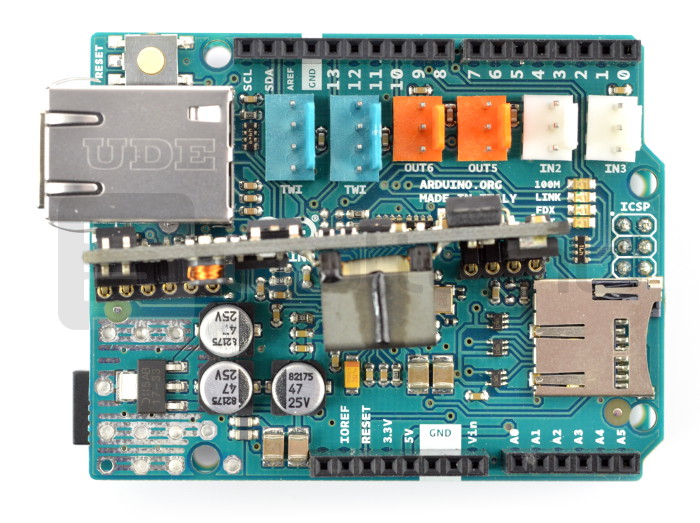

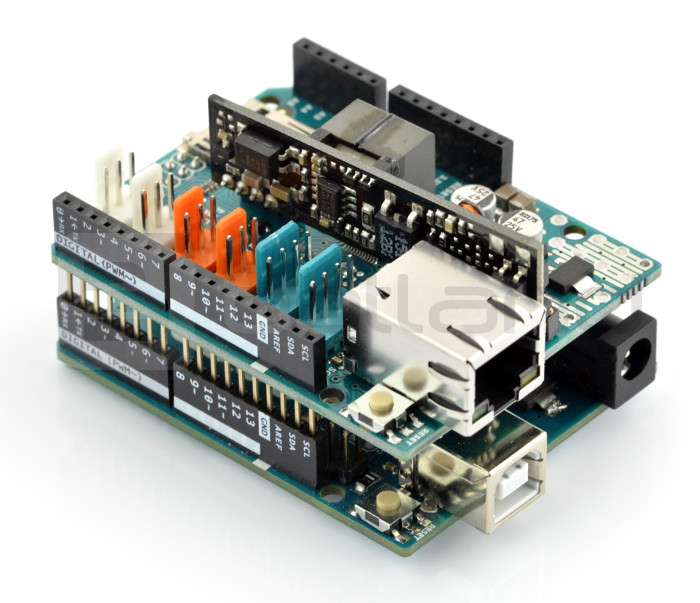

Opis produktu: Arduino Ethernet Shield 2 z czytnikiem kart microSD + PoE - A000025
Moduł jest rozszerzeniem dla modułów Arduino, pozwalającym na połączenie z siecią Ethernet. Obsługę ułatwia biblioteka wraz z intuicyjną dokumentacją i licznymi przykładami. Nakładka posiada także czytnik kart pamięci microSD, który umożliwia przechowywanie większej ilości danych. Ta wersja posiada moduł PoE umożliwiający zasilanie układów napięciem 12 V z gniazda sieci Ethernet.
Przedmiotem sprzedaży jest Ethernet Shield z możliwością zasilania poprzez sieć Ethernet, moduł Arduino należy nabyć osobno.
| W naszej ofercie dostępna jest wersja bez modułu PoE. |
Specyfikacja nakładki Ethernet Shield 2
- Napięcie pracy: 5 V (zasilanie z pinów Arduino)
- Kontroler Ethernet: W5500 z buforem 32 kB
- Prędkość transmisji: 10/100 Mb
- Komunikacja: magistrala SPI
- Wbudowany moduł PoE (Power Over Ethernet)
- Możliwość zasilania z sieci Ethernet
- Napięciem wejściowe PoE: od 36 V do 57 V
- Napięciem wyjściowe PoE: 12 V
- Sprawność: ok. 85 %
- Zabezpieczenie przed zwarciem
- Zgodny z normą IEEE802.3af
- Wbudowany czytnik kart pamięci microSD
- Dostępny z poziomu biblioteki SD Card
- Pin SS magistrali SPI znajduje się na wyprowadzeniu nr 4
- Wbudowane złącze RJ45
- Możliwość podłączenia modułu PoE - zasilanie z sieci Ethernet
- Moduł posiada następujące diody statusowe:
- ON - sygnalizuje prawidłowe zasilanie
- LINK - sygnalizuje połączenie z sięcią
- FDX - sygnalizuje komunikację w trybie full duplex
- 100M - sygnalizuje komunikację z prędkością 100 Mb/s
- ACT - miga gdy wykorzystane są piny RX i TX
- Wyprowadzony przycisk RESET Arduino
- Shield jest kompatybilny z Arduino Uno i Mega (nie wspiera Arduino Zero M0 Pro)
Oprócz gniazda Ethernet i czytnika kart urządzenie posiada: modułu PoE, wyprowadzenia pinów Arduino, przycisk RESET, diody oraz dodatkowe gniazda do magistrali komunikacyjnych, np. TWI (I2C).
