Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii. |
Opis

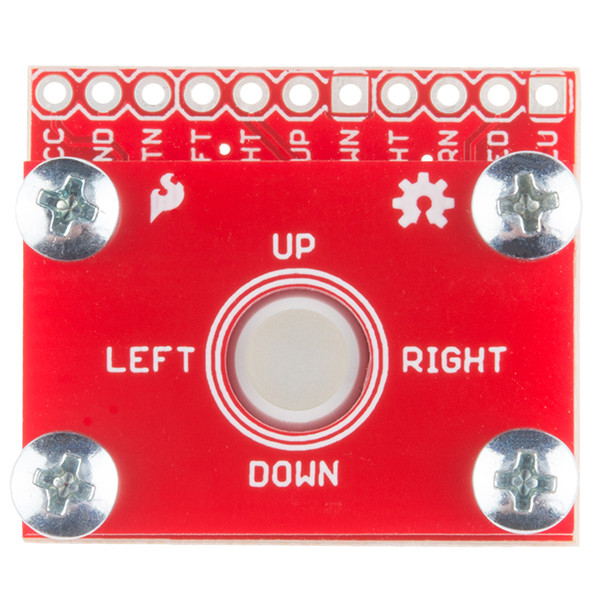

Moduł ze znanym z niektórych laptopów urządzeniem wskazującym typu trackball. Odczytuje ruchy palca w górę, dół, lewo prawy oraz kliknięcie na środek. Dodatkowym elementem są wbudowane cztery diody LED: biała, czerwona, zielona i niebieska, które służą do podświetlania przycisku. Napięcie zasilania urządzenia wynosi od 2,5 V do 5,25 V. Urządzenie posiada cztery otwory montażowe, wyprowadzone na plastikowych dystansach.
Podłączenie
Wszystkie sygnały zostały wyprowadzone na otwory raster 2,54 mm - standard goldpin (listwy nie ma w zestawie, należy ją nabyć osobno). Rozkład został przedstawiony w tabeli poniżej.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 2,5 V do 5 V. |
| GND | Masa |
| BTN | Odczyt cyfrowy z kliknięcia. |
|
LFT |
Odczyt cyfrowy z ruchu w lewo. |
|
RHT |
Odczyt cyfrowy z ruchu w prawo. |
| UP | Odczyt cyfrowy z ruchu w górę. |
|
DWN |
Odczyt cyfrowy z ruchu w dół. |
|
WHT |
Sterowanie cyfrowe diodą białą. |
| GRN | Sterowanie cyfrowe diodą zieloną. |
| RED | Sterowanie cyfrowe diodą czerwoną. |
| BLU | Sterowanie cyfrowe diodą niebieską. |
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika oraz bibliotekę dla Arduino dostępną w serwisie GitHub. |
Specyfikacja
- Wbudowany przezroczysty przycisk
- Możliwość ruchu: w lewo, prawo, górę dół oraz kliknięcia
- Wbudowane cztery diody LED: czerwona, zielona, niebieska i biała
- Sterownik: układ AN4884 (dokumentacja)
- Otwory montażowe na dystansownikach
- Wyprowadzenia: otwory do montażu złącz goldpin raster 2,54 (listwy nie ma w zestawie, należy ją nabyć osobno)
- Wymiary płytki: 28,5 x 24,8 x 18 mm
