Opis produktu: Kamera termowizyjna - FLiR Lepton Dev Kit
Zestaw zawiera urządzenie do wykonywania zdjęć termowizyjnych FLiR Lepton wraz z płytką ułatwiającą podłączenie. Moduł dysponuję rozdzielczością 80 x 60 px rejestruje promieniowanie IR z zakresy od 8 do 14 μm. Zasilany jest napięciem od 3 V do 5 V. Do przesyłu obrazu konieczne jest połączenie po magistrali SPI. Konfiguracja kamery odbywa się poprzez interfejs I2C, jednakże to połączenie nie jest konieczne.
|
Produkt kompatybilny z Arduino Producent udostępnia przykładowy program w serwisie GitHub wraz z opisem podłączenia dla użytkowników Arduino. |
Co w zestawie?
Zestaw składa się z dwóch oddzielnych części, które należy ze sobą połączyć:

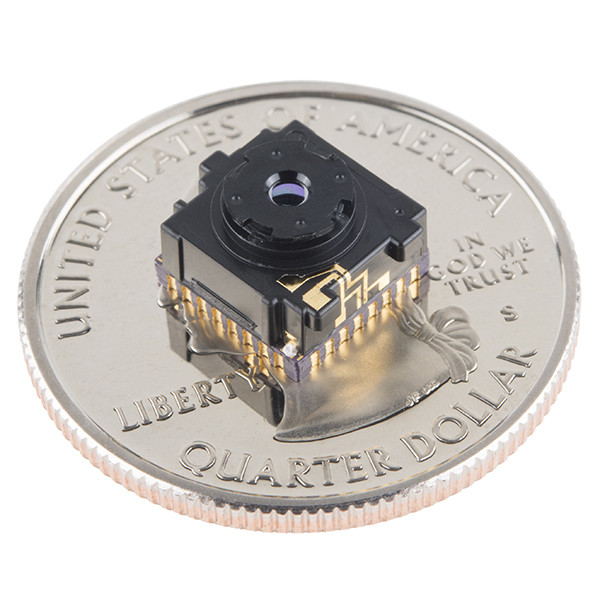

- modułu kamery FLiR Lepton - jest ekstremalnie czuły na wyładowania elektrostatyczne, dlatego też przed włożeniem w płytkę, należy się upewnić czy na dłoniach nie pozostały niebezpieczne ładunki.

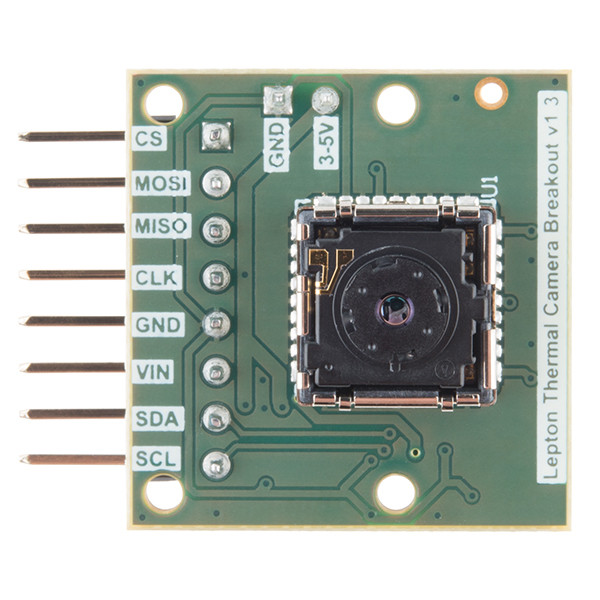

- płytki drukowanej z wlutowanymi wyprowadzeniami typu goldpin 2,54 mm.
Urządzenie do wykonywania zdjęć termowizyjnych, które należy umieścić w dołączonej do zestawu płytce drukowanej z wyprowadzeniami.
Specyfikacja
- Napięcie zasilania: od 3,0 V do 5,0 V
- Zakres długości fali: od 8 μm do 14 μm
- Kąt pomiaru: 51,0° dla trybu HFOV i 63,5° dla diagonalnego
- Rozdzielczość: 80 (h) x 60 (v) aktywnych pixeli
- Czułość termiczna: poniżej 50 mK
- Interfejs do przesyłu obrazu: SPI i MIPI
- Interfejs konfiguracji: I2C
- Czas oczekiwania na obraz: poniżej 0,5 s
- Średni pobór mocy: ok 150 mW
Wyprowadzenia
Układ posiada 8 wyprowadzeń w postaci wlutowanej listwy goldpin raster 2,54 mm, która umożliwia wpięcie w płytkę stykową lub podłączenie przy pomocy przewodów.
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3,0 V do 5,0 V. |
| GND | Masa układu. |
| CS | Chip Select - wybór urządzenia magistrali SPI. |
| MOSI | Master out - slave in - linia danych magistrali SPI. |
| MISO | Master in - slave out - linia danych magistrali SPI. |
| CLK | Linia zegarowa magistrali SPI. |
| SDA | Linia danych magistrali I2C, podciągnięta rezystorem 1 kΩ do napięcia zasilania. |
| SCL | Linia zegarowa magistrali I2C, podciągnięta rezystorem 1 kΩ do napięcia zasilania. |
Zmiana konfiguracji
Po zmianie ustawień kamery, należy wyjąć urządzenie z płytki drukowanej i włożyć je ponownie. Sama odpięcie i ponowne podłączenia zasilania nie wystarczy.
