Opis produktu: Czujnik przerwania wiązki IR - LED 5 mm

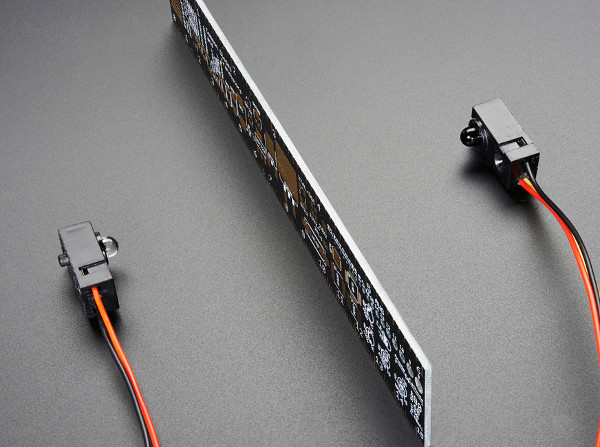

Zestaw składa się z nadajnika i odbiornika światła podczerwonego. W celu uruchomienia urządzenia należy ustawić w linii prostej, tak aby wiązka wysyłana przez nadajnik trafiała do odbiornika. Po przerwaniu wiązki przez obiekt trzeci, wyjście tranzystorowe typu otwarty kolektor odbiornika zostanie zwarte do masy. Układ tego typu można zastosować np. w bramkach pomiarowych do robotów śledzących linię.
Ta wersja wyposażona jest w diodę IR 5 mm o kącie świecenia 20 stopni. Urządzenie może być zasilane napięciem 5 V lub 3,3 V (dla 5 V zasięg będzie większy). Odbiornik posiada wyjście tranzystorowe typu otwarty kolektor. Dlatego też, aby uzyskać sygnał cyfrowy należy podłączyć rezystor podciągający, np. 10 kΩ lub włączyć wewnętrzny układ podciągający wbudowany w niektóre mikrokontrolery, np. AVR w Arduino.
|
Szczegółowy opis można znaleźć w przewodniku użytkownika. |
Specyfikacja czujnika przerwania wiązki
- Napięcie zasilania: od 3,3 V do 5,5 V
- Zasięg: do 25 cm
- Pobór prądu: 10 mA dla 3,3 V i 20 mA dla 5 V
- Dioda: LED IR 5 mm
- Kąt świecenia: 20°
- Wyjście: otwarty kolektor
- Prąd wyjściowy: do 100 mA
- Czas odpowiedzi: do 2 ms
- Długość przewodu: 250 mm
- Wymiary: 20 x 10 x 8 mm
- Masa: 3 g
