Opis

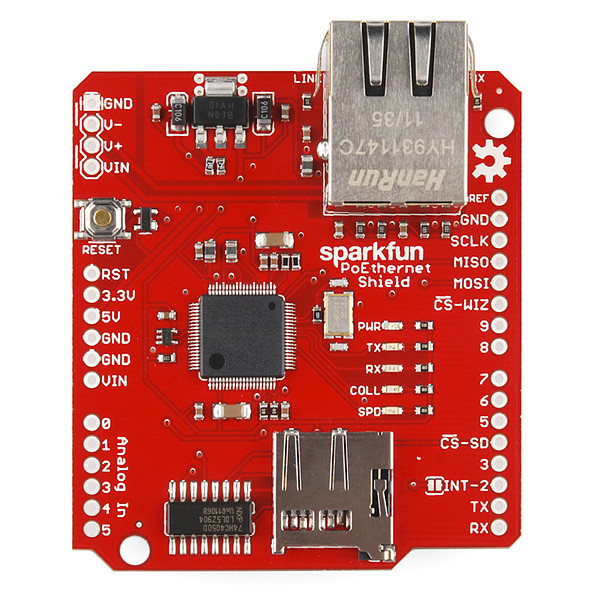

Nakładka do Arduino firmy SparkFun pozwalająca w prosty sposób połączyć się z siecią Ethernet. Posiada czytnik kart microSD oraz możliwość zasilania z gniazda RJ45 - PoE (Power over Ethernet). Moduł współpracuje ze standardową biblioteką Arduino Ethernet oraz SD Card.
Wyprowadzeniami są otwory do montażu listw goldpin - raster 2,54 mm (brak w zestawie, do nabycia osobno.
Zasilanie PoE bierze się z niewykorzystanych par przewodu, tzw. skrętki pod warunkiem, że zostało do nich podłączone napięcie na wejściu poprzez odpowiedni ruter lub switch. Wyprowadzenie V+ zostało podłączone do pary 4 i 5, V- natomiast do 7 i 8. Za pomocą zworek można połączyć piny V+ i V- z GND i VIN, które będą zasilały płytkę Arduino.
|
Uwaga! Moduł nie jest kompatybilny ze standardem 802.3af PoE. Zasilanie tego shieldu to własny pomysł firmy SparkFun, tzw. DIY PoE. Napięcie nie powinno przekraczać dopuszczalnego przez Arduino zakresu od 7 V do 12 V. |
