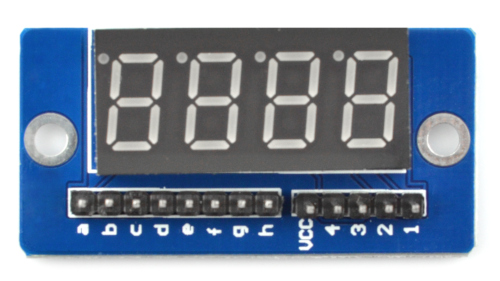

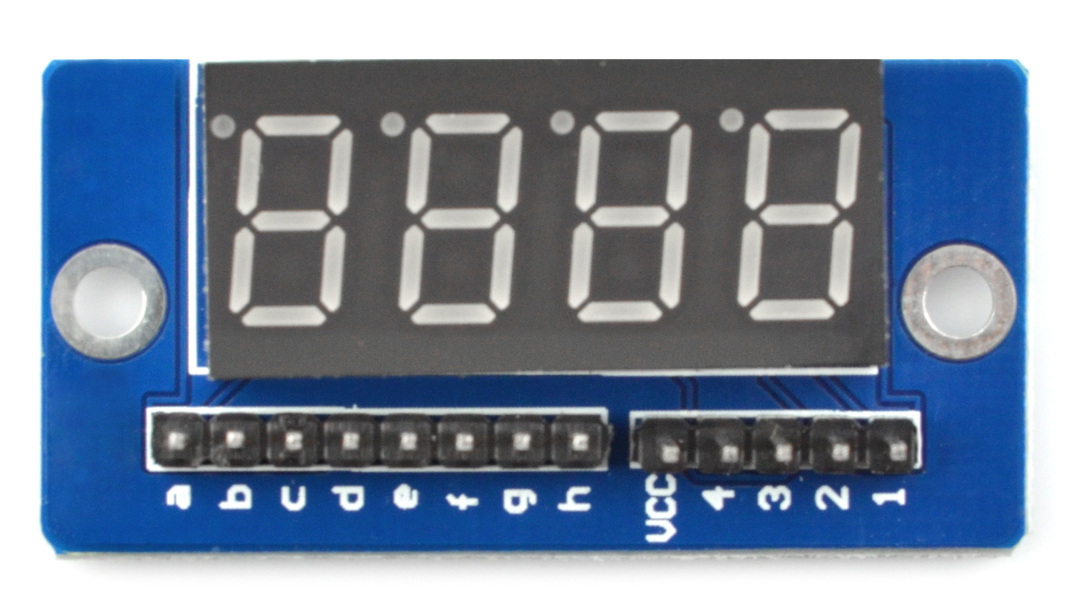

Opis produktu: Moduł 4 x wyświetlacz 8-segmentowy wsp. anoda - 2 otwory montażowe
Moduł z poczwórnym wyświetlaczem 8-segmentowym umożliwia wyświetlanie czterech cyfr wraz z kropkami oraz niektórych liter. Układy tego typu są jednymi z najpopularniejszych indykatorów, charakteryzują się prostą obsługą oraz niewielkimi rozmiarami.
Wyprowadzeniami są złącza goldpin (raster 2,54) umożliwiające połączenie modułu z dowolnym zestawem uruchomieniowym lub płytką stykową za pomocą przewodów. Dostępna jest także biblioteka ułatwiająca obsługę wyświetlacza użytkownikom Arduino.
Obsługa wyświetlacza
Jest to wersja ze wspólna anoda, dlatego należy podłączyć linię zasilania VCC. Cyfry lub litery tworzy się poprzez załączanie odpowiednich segmentów: od a do g lub h (kropka). Sterowanie segmentami odbywa się poprzez podanie stanu niskiego na poszczególne wyprowadzenia.
Do wyboru wyświetlacza służą piny oznaczone od 1 do 4. Przykładowo, aby załączyć wyświetlacz pierwszy należy podać stan wysoki na 1. natomiast 2, 3 oraz 4 powinny pozostać w stanie niskim. Poprzez multipleksację czyli szybkie przełączanie można wyświetlać cztery cyfry jednocześnie przy użyciu tych samych linii sterujących.
Parametry modułu 4 x 8-segmentowy wsp. anoda
- Napięcie zasilania: od 3,3 V do 5 V
- Ilość wyświetlaczy (cyfr): 4
- Wspólna anoda
- Podświetlanie: czerwone
- Dwa otwory montażowe o średnicy 2,5 mm
- Wymiary modułu : 22, x 45 mm
