Opis produktu: Adafruit PN532 kontroler NFC/RFID 13,56 MHz - Shield dla Arduino
Nakładka do Arduino umożliwiająca odczyt danych z urządzeń NFC oraz RFID na częstotliwości 13,56 MHz. Moduł oparty na popularnym układzie PN532 posiada wbudowaną antenę, zasilany jest napięciem z wyprowadzeń Arduino, komunikuje się domyślnie poprzez dwie linie interfejsu I2C, które można zamienić na cztery wyprowadzenia magistrali SPI.
NFC (Near Field Communications) jest to system komunikacji pomiędzy będącymi bardzo blisko siebie urządzeniami (do 20 cm). Interfejs nie wymaga uwierzytelniania, jest rozszerzeniem RFID nastawionym przede wszystkim na wymianę danych w telefonach komórkowych np. w celu zrealizowania szybkiej płatności.
Moduł może odczytywać tzw. RFID tagi, którymi są np. karty i breloczki działające na częstotliwości 13,56 MHz. Wbudowana antena pozwala na komunikację w zasięgu do 10 cm nawet przez niemetalowe osłony czy obudowy.
|
Produkt kompatybilny z Arduino Producent udostępnia bibliotekę Arduino w serwisie GitHub wraz z przewodnikiem użytkownika. |

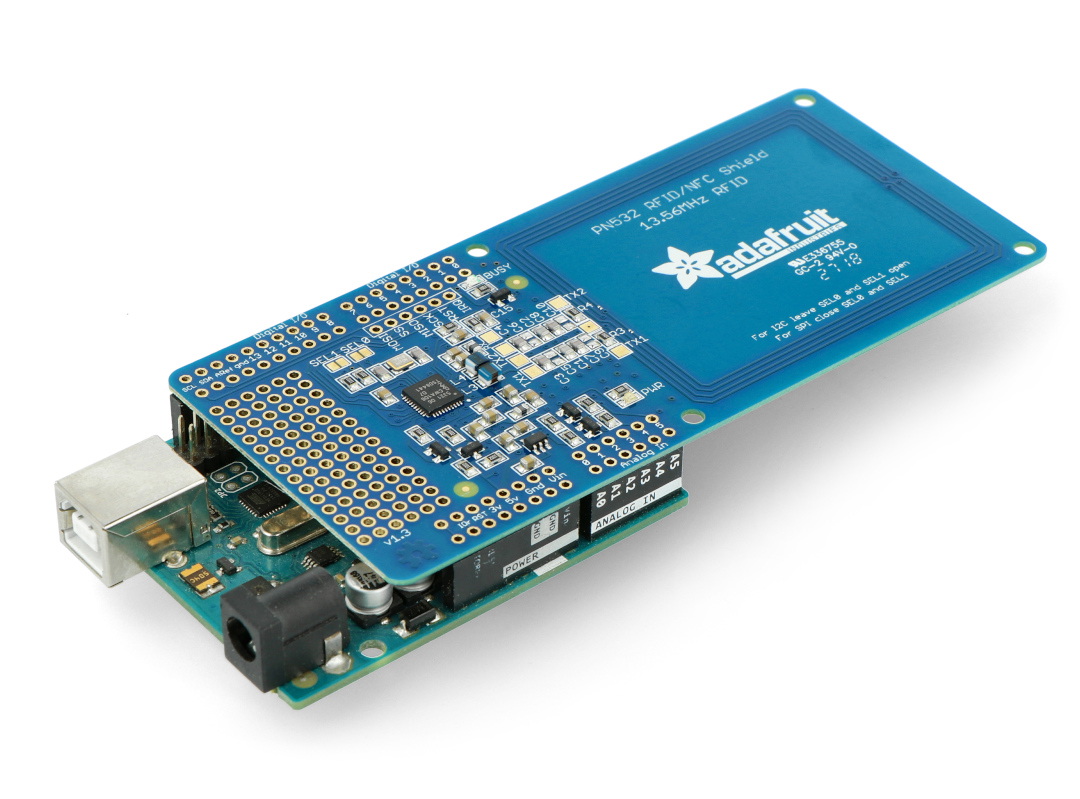

Adafruit PN532 kontroler NFC/RFID 13,56 MHz - Shield dla Arduino.
PN532
Shield komunikuje się poprzez magistralę I2C lub SPI. Domyślnie producent wybrał interfejs I2C ponieważ wykorzystuje mniej wyprowadzeń: potrzebne są tylko piny analogowe 4 i 5. Podłączony jest również cyfrowy pin 2, który obsługuje przerwanie informujące o odebraniu danych. Dzięki takiemu rozwiązaniu nie trzeba ciągle (w pętli) odpytywać płytki czy pojawiały się jakieś RFID tagi w zasięgu anteny. W celu zmiany na komunikację SPI należy zlutować dwie zworki znajdujące się w górnej części płytki - szczegółowy opis można znaleźć w przewodniku użytkownika.
Specyfikacja Adafruit PN532 kontroler NFC/RFID 13,56 MHz
- Kontroler: PN532
- Komunikacja I2C (domyślnie lub SPI)
- Adres magistrali I2C: 0x48
- Wykorzystane piny Arduino: analogowe 4 i 5, cyfrowy 2
- Wymiary płytki: 53,3 x 117,7 x 1,1mm
|
Arduino Leonardo wykorzystuje pin 2 do komunikacji magistrali I2C, dlatego też w celu użycia Shieldu z tą płytą należy dokonać korekty w kodzie oraz zmienić podłączenie przerwania, np. na pin 4 korzystając ze zworek w górnej cześć płytki - szczegółowy opis można znaleźć w przewodniku użytkownika. |
PN532 kontroler NFC/RFID 13,56MHz - Shield dla Arduino - Adafruit 789
Oferowany sprzęt to kontroler NFC/RFID, który umożliwia odczyt danych za pośrednictwem interfejsów NFC oraz RFID. Jest to nakładka na Arduino, dzięki której Twój projekt zyska dodatkowe możliwości.
Czujnik NFC (Near Field Communication) to bezprzewodowy system komunikacji na niewielkich odległościach, wykorzystujący fale radiowe o częstotliwości 13,56 MHz. Obecnie taki interfejs jest wykorzystywany między innymi w smartfonach na przykład do realizacji płatności zbliżeniowych.
PN532 kontroler NFC/RFID 13,56MHz
Urządzenie jest w stanie odczytywać między innymi tak zwane tagi RFID pracujące na częstotliwościach 13,56 MHz. Płytka posiada wbudowaną antenę, która umożliwia identyfikację z odległości do 10 cm.
Tego rodzaju urządzenie możesz wykorzystać na przykład przy tworzeniu systemu do rozpoznawania pracowników wchodzących do firmy lub korzystających z określonych pomieszczeń lub urządzeń. Każdy z nich musiałby posiadać spersonalizowaną kart z modułem RFID.
