- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne wyświetlacze do Arduino w tej kategorii. |

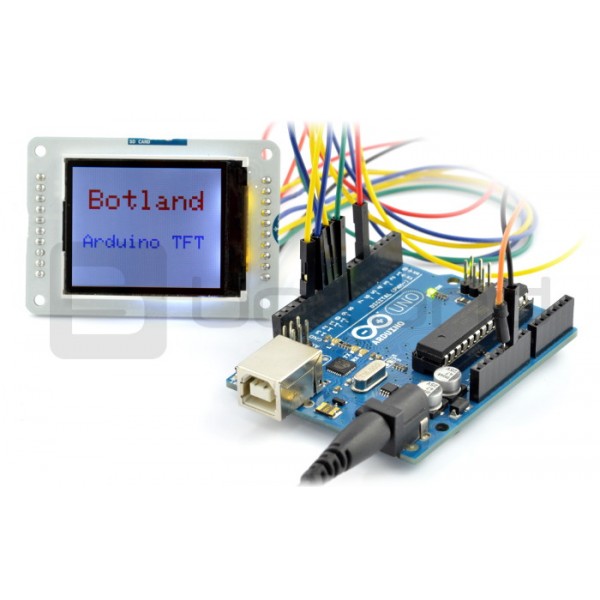

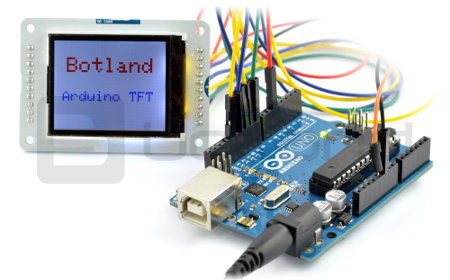

Opis produktu: Wyświetlacz Arduino TFT LCD 1,77'' 160x128px
Wyświetlacz graficzny Arduino LCD TFT o przekątnej 1,77 " i rozdzielczości 160 x 128 px. Pracuje z napięciem 5 V, komunikuje się poprzez magistralę SPI. Dodatkowo, na płytce znajduje się czytnik kart pamięci micro SD oraz złącza dopasowane do Arduino Esplora. Urządzenie współpracuje także z innymi wersjami Arduino, np. Uno czy Leonardo.
|
Produkt kompatybilny z Arduino Arduino udostępnia instrukcję oraz bibliotekę do obsługi wyświetlacza wraz z przykładowymi programami. |
Specyfikacja wyświetlacza Arduino TFT LCD 1,77' 160x128px
- Przekątna ekranu: 1,77 cala
- Rozdzielczość: 160 x 128
- Napięcie pracy: 5 V
- Gniazdo na kartę pamięci microSD
- Podświetlanie z możliwością regulacji jasności przy pomocy sygnału PWM
- Złącza dopasowane do Arduino Esplora
- Współpracuje także z innymi wersjami Arduino, np. Uno, Leonardo, Due
Wyprowadzenia
| Pin | Opis |
|---|---|
| +5V | Napięcie zasilania 5 V. |
| BL | Podświetlanie ekranu. |
| GND | Masa układu. |
| MISO | Wejściowa linia danych magistrali SPI. |
| SCK | Linia zegarowa magistrali SPI. |
| MOSI | Wyjściowa linia danych magistrali SPI. |
| LCD CS | Wybór urządzenia magistrali SPI - chip select dla wyświetlacza. |
| SD CS | Wybór urządzenia magistrali SPI - chip select dla karty pamięci. |
| D/C | Pin wyboru transmisji: data/command - dane/polecenia. |
| Reset | Reset układu. |
