- Produkt wycofany
|
Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: Smart controller Reprap 3D Ramps 1.4 LCD 12864
Panel kontrolny z wyświetlaczem LCD 2004 dla drukarek 3D RepRap. W zestawie również przewody i adapter do połączenia z kontrolerem Ramps 1,4. Oprócz wyświetlacza na płytce znajdują się pokrętło do poruszania się po menu, przycisk oraz sygnalizator dźwiękowy. Wbudowany czytnik umożliwia wydruk projektu z karty pamięci SD.
Podłączenie
Urządzenie współpracuje z kontrolerem Ramps 1.4 pracującym jako nakładka np. na Arduino Mega 2560. W celu uruchomienia zestawu należy podłączyć adapter wraz z przewodami oraz wgrać odpowiednie oprogramowanie.

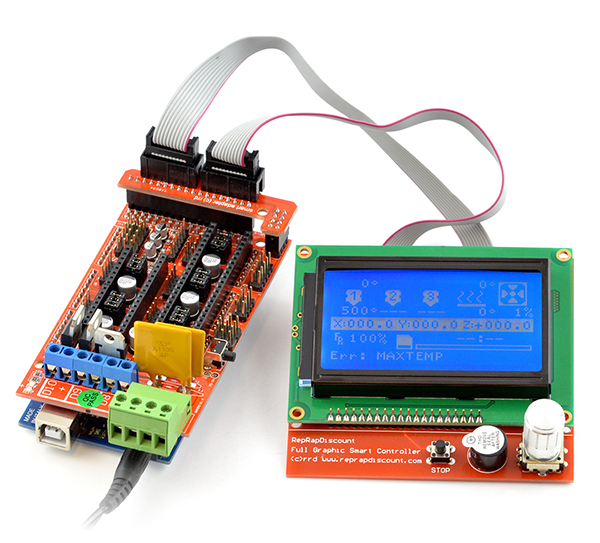

Na zdjęciu Smart Controller z płytką Ramps 1.4 i Arduino Mega 2560.
Płytka współpracuje z popularnym, darmowym, otwartym software Marlin. Aby wyświetlacz pracował prawidłowo należy wykonać następujące modyfikacje w pliku konfiguracyjnym Configuratuion.h:
- wybrać odpowiednią płytę główną ustawiając wpis (33 liczba dla Arduino Mega 2560 z kontrolerem Ramps 1.4):
- #define MOTHERBOARD 33
- #define MOTHERBOARD 33
- odblokować usuwając znaki komentarza // wpis:
- #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER
W zestawie:
- Płytka z wyświetlaczem LCD
- Dwa przewody połączeniowe - taśmowe
- Adapter do połączenia z kontrolerem Ramps 1.4
