Indeks: MSS-26022
EAN: 6972934175540

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Roller485 Lite Unit od M5Stack to zintegrowany moduł z bezszczotkowym silnikiem DC (BLDC), sterownikiem opartym na STM32 oraz interfejsami RS485 i I2C. Idealny do zastosowań w robotyce, automatyce przemysłowej i demonstracjach wizualnych. Brak pierścienia ślizgowego i górnego portu Grove czyni go kompaktowym, a jednocześnie w pełni funkcjonalnym rozwiązaniem.

Cena:
Cena netto:

Produkt wycofany ze sprzedaży

Ten model nie jest już produkowany i nie wróci do naszej oferty.

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

M5Stack Roller485 Lite to kompaktowy moduł napędowy z wbudowanym silnikiem BLDC (3504 200 kV), precyzyjnym sterownikiem FOC i mikrokontrolerem STM32G431. Obsługuje zasilanie przez interfejs RS485 (od 6 V do 16 V) lub złącze Grove (5 V), a także umożliwia dokładne sterowanie prędkością, pozycją i prądem silnika. Wersja Lite została pozbawiona pierścienia ślizgowego i górnego interfejsu rozszerzeń, dzięki czemu oferuje prostszą konstrukcję przy zachowaniu pełnej funkcjonalności sterowania. Na pokładzie znajduje się wyświetlacz OLED 0,66'', diody RGB oraz przycisk funkcyjny do interakcji z użytkownikiem. Moduł idealnie nadaje się do sterowania przegubami robotycznymi, systemami automatyki i pokazów edukacyjnych.

Sprawdź także przewodnik użytkownika przygotowany przez producenta!

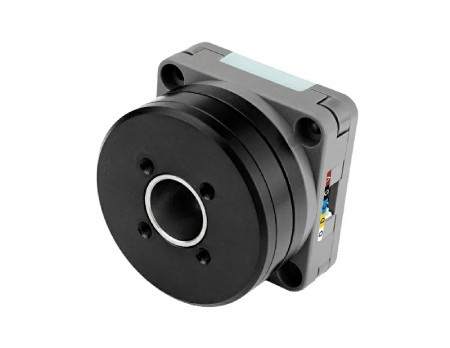

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite.

Botland jest oficjalnym dystrybutorem modułów serii M5Stack w Polsce. System tych łączonych w stosy funkcjonalnych urządzeń wzbogaciliśmy o akcesoria ofertowe i liczne blogowe poradniki. Wszystkie prezentowane produkty M5Stack są oryginalne.

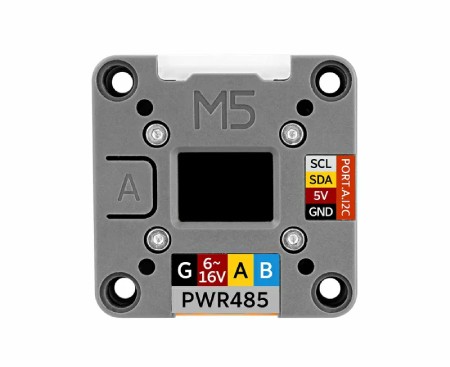

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Zintegrowany wyświetlacz OLED pozwala na monitorowanie stanu pracy w czasie rzeczywistym.

Główne cechy Roller485 Lite Unit

  • Wbudowany silnik BLDC 3504 200 kV: zapewnia wysoką precyzję i płynne działanie
  • FOC - wektorowe sterowanie silnikiem: zamknięta pętla z informacją zwrotną z enkodera
  • Wyświetlacz OLED: 0,66'', 64 x 48 px do monitorowania stanu w czasie rzeczywistym
  • Wskaźnik RGB i przycisk użytkownika: łatwa obsługa i wizualna sygnalizacja statusu pracy
  • Komunikacja RS485 i I2C: wszechstronne sterowanie z różnych platform
  • Pełne wsparcie open source: kod źródłowy, biblioteki i dokumentacja
  • Zgodność z LEGO i M3: łatwa integracja z konstrukcjami i projektami

Kompatybilność i programowanie

Moduł Roller485 Lite jest kompatybilny z kontrolerami M5Stack, w tym z modułami deweloperskimi Core, Stick, Atom, a także z innymi urządzeniami obsługującymi interfejs RS485 lub I2C. Dzięki otwartemu oprogramowaniu można go programować w środowisku Arduino IDE lub UIFlow, a konfiguracja i diagnostyka mogą być przeprowadzane poprzez interfejs OLED oraz przyciski. Producent udostępnia gotowe biblioteki i dokumentację techniczną, co ułatwia szybki start i personalizację projektów.

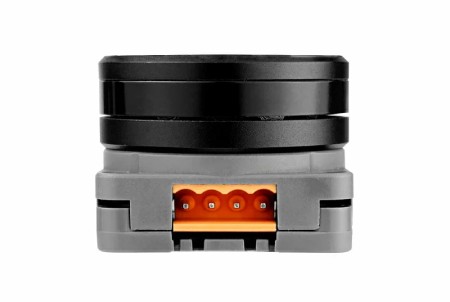

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Podstawa modułu posiada otwory montażowe zgodne z LEGO.

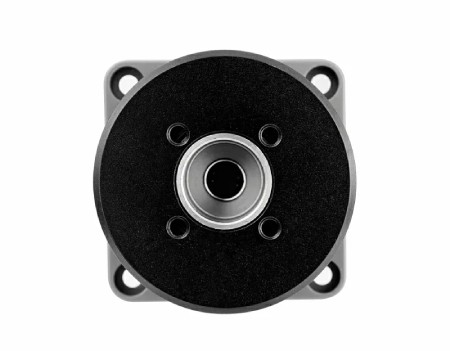

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Napięcie zasilania nie powinno przekraczać 16 V.

Zasilanie i wyprowadzenia

Moduł można zasilać na dwa sposoby:

  • Złącze PWR485 - napięcie od 6 do 16 V DC
  • Złącze Grove - napięcie 5 V DC

Wyprowadzenia i interfejsy:

  • RS-485: RX (PC11), TX (PC10), DIR (PB4)
  • I2C: SDA (PB7), SCL (PA15)
  • Dioda RGB (WS2812): LED_DAT (PB5)
  • Przycisk systemowy: SYS_SW (PC6)
  • OLED SPI: MOSI (PB15), SCK (PB13), DC (PB14), RST (PB10), CS (PB12)

Specyfikacja techniczna modułu Roller485 Lite Unit

  • Mikrokontroler: STM32G431CBU6, Cortex M4
  • Pamięć: 128 kB Flash, 32 kB SRAM
  • Typ silnika: bezszczotkowy BLDC D3504, 200 kV, średnica 41 mm
  • Sterownik: DRV8311HRRWR
  • Enkoder: TLI5012BE1000 (magnetyczny)
  • Wyświetlacz: OLED 0,66'', rozdzielczość 64 x 48 px, komunikacja SPI
  • Interfejsy komunikacyjne:
    • 1x RS485 (złącze 4-pin, raster 3,96 mm)
    • 1x I2C (adres: 0x64)
  • Wskaźniki LED: 2x diody RGB WS2812-2020
  • Zasilanie silnika:
    • przez złącze PWR485: od 6 V do 16 V DC
    • przez port Grove: 5 V DC
  • Pobór prądu w zależności od obciążenia (przy 16 V DC):
    • Obciążenie 50 g: 2100 obr./min, 225 mA
    • Obciążenie 200 g: 1400 obr./min, 601 mA
    • Obciążenie 500 g (maksymalne): 560 obr./min, 918 mA
    • Bez obciążenia: 78 mA
  • Pobór prądu w stanie czuwania:
    • przez port Grove (5 V): 70 mA
    • przez RS485 (16 V): 32 mA
  • Moment obrotowy wyjściowy:
    • przy zasilaniu Grove (5 V): 0,021 N·m / 0,2 kgf·cm przy 350 mA
    • przy zasilaniu RS485 (16 V): 0,065 N·m / 0,66 kgf·cm przy 927 mA
  • Poziom hałasu: 48 dB
  • Temperatura pracy: od 0°C do 40°C
  • Wymiary: 40 x 40 x 30 mm
  • Masa: 70 g

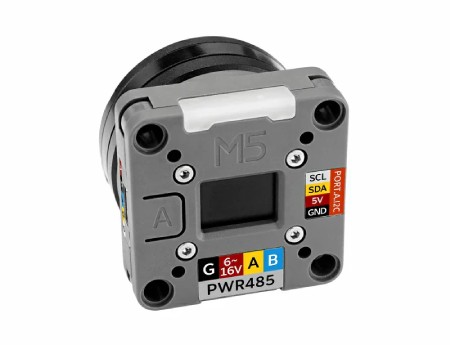

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

Moduł obsługuje sterowanie ruchem i regulację parametrów za pośrednictwem magistrali RS485 lub I2C.

Roller485 Lite Unit - silnik bezszczotkowy ze sterownikiem STM32 - moduł rozszerzeń Unit - M5Stack U182-Lite

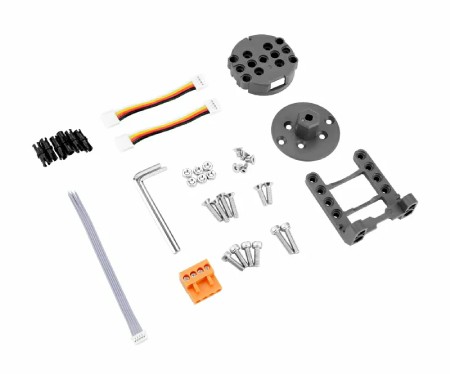

Elementy wchodzące w skład zestawu.

Zawartość zestawu

  • 1x moduł Roller485 Lite Unit
  • 1x złącze 4-pin, raster 3,96 mm
  • 1x przewód Grove 4-pin, raster 2 mm (5 cm)
  • 6x trzpień
  • 1x kołnierz montażowy
  • 1x wspornik montażowy
  • 1x klucz imbusowy 2,5 mm
  • 1x klucz imbusowy 2 mm
  • 6x nakrętki M3
  • 2x śruby imbusowe walcowe M3 x 14 mm
  • 4x śruby imbusowe stożkowe M3 x 14 mm
  • 4x śruby imbusowe stożkowe M3 x 12 mm
  • 1x przewód do debugowania 5-pin, jednostronny, raster 1,25 mm (10 cm)
Nazwa Wartość
Napięcie zasil. od 5.0 V
Napięcie zasil. do 16.0 V
Prędkość obrotowa 560 obr/min
Moment obrotowy
  • 0.2 kg*cm
  • 0.6 kg*cm
Interfejs RS485
UC - Mikrokontroler STM32G431CBU6
UC - Rdzeń Cortex M4
UC - Pamięć Flash 128 kB
UC - Pamięć RAM 32 kB
UC - Interfejs I2C Tak
Szerokość 10,5 cm
Wysokość 7,5 cm
Głębokość 5 cm
Waga 0,152 kg
