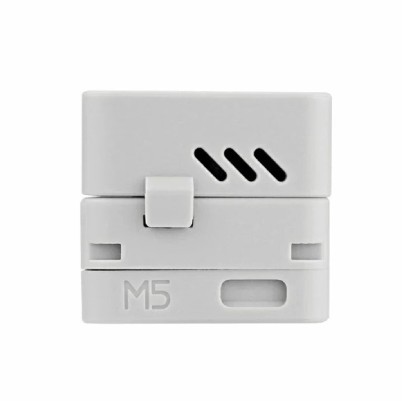

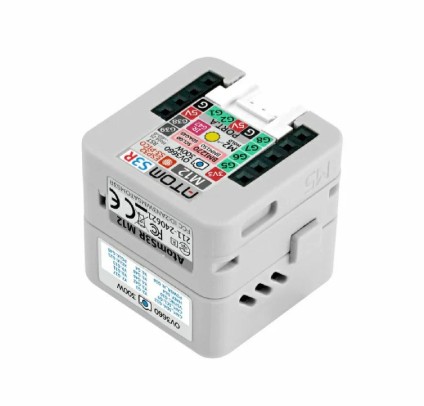

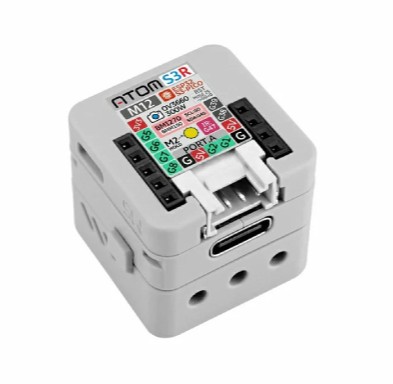

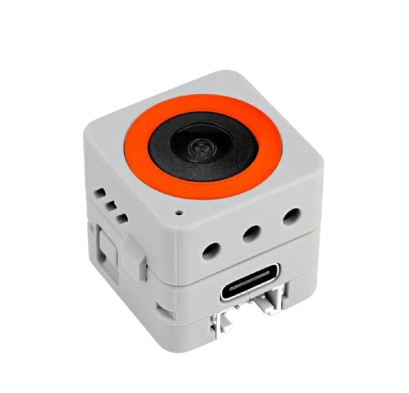

Opis produktu: AtomS3R Camera Kit M12 Version - moduł deweloperski z kamerą 0,3 MPx - M5Stack C126-M12
AtomS3R M12 to zaawansowany moduł IoT stworzony z myślą o aplikacjach multimedialnych i rozwojowych. Zintegrowana kamera OV3660 o rozdzielczości 3 MPx pozwala na rejestrowanie obrazu w wysokiej jakości, a dzięki wsparciu dla UVC działa jako kamera USB bez potrzeby instalowania sterowników. Jednostką centralną jest nowoczesny mikrokontroler ESP32-S3 z dwurdzeniowym procesorem i łącznością WiFi, wspierany przez 8 MB pamięci Flash i 8 MB PSRAM. Na pokładzie znalazły się także czujniki ruchu (BMI270) i geomagnetyczny (BMM150), port USB typu C oraz złącza rozszerzeń, co czyni urządzenie niezwykle wszechstronnym i kompaktowym rozwiązaniem do projektów IoT.
AtomS3R Camera Kit M12 Version - moduł deweloperski z kamerą 0,3 MPx - M5Stack C126-M12.
AtomS3R M12 to zaawansowany moduł IoT stworzony z myślą o aplikacjach multimedialnych i rozwojowych.Cechy szczególne
- ESP32-S3-PICO-1-N8R8 jako główny kontroler: wysoka wydajność i łączność WiFi w kompaktowej formie
- Kamera OV3660 3MP: szerokokątny obiektyw 120°, rozdzielczość 3 miliony pikseli, wsparcie dla wielu formatów obrazu
- Czujniki 9-osiowe: BMI270 (akcelerometr + żyroskop) i BMM150 (magnetometr) umożliwiają precyzyjne śledzenie ruchu i orientacji
- UVC plug and play: działa jako kamera USB bez sterowników, idealna do szybkich wdrożeń
- Wbudowana emisja IR: funkcje sterowania podczerwienią w różnych kątach emisji
- Rozszerzalność przez GPIO i Grove: łatwa integracja z dodatkowymi modułami
- Wsparcie dla Arduino IDE, UIFlow i MicroPython: wszechstronność w programowaniu
- Nowa konstrukcja anteny 3D: lepsza stabilność sygnału w porównaniu do wcześniejszych modeli Atom
Zastosowanie w praktyce
AtomS3R M12 to doskonały wybór dla projektantów systemów monitoringu oraz rozwiązań edukacyjnych. Sprawdzi się jako mobilna kamera USB, czujnik ruchu w aplikacjach inteligentnych domów, czy kontroler w systemach IoT wymagających niezawodnej komunikacji bezprzewodowej i czujników orientacji. Jego kompaktowa konstrukcja ułatwia montaż nawet w ograniczonych przestrzeniach.
Zintegrowana kamera OV3660 o rozdzielczości 3 MPx pozwala na rejestrowanie obrazu w wysokiej jakości.
Działa jako kamera USB bez sterowników, idealna do szybkich wdrożeń.Specyfikacja techniczna modułu
- Mikrokontroler: ESP32-S3-PICO-1-N8R8, dwurdzeniowy procesor Xtensa LX7 do 240 MHz, USB-OTG
- Pamięć Flash: 8 MB
- Pamięć PSRAM: 8 MB
- Kamera: OV3660, 3 MPx, FOV 120°, przysłona F2.4, ogniskowa 1,8 ±5% mm
- Formaty wyjściowe obrazu: RAW RGB, RGB565 / 555 / 444, CCIR656, YCbCr422, kompresja
- Maksymalna liczba klatek: 30 klatek/sekundę
- Czujnik ruchu BMI270: 6-osiowy (akcelerometr + żyroskop), dokładność 0.05%, adres I2C: 0x68
- Czujnik magnetyczny BMM150: 3-osiowy magnetometr, dokładność 0,3 µT (zintegrowany z BMI270)
- Emisja IR:
- Kąt 180°: do 1,46 m
- Kąt 90°: do 1,45 m
- Kąt 45°: do 3,88 m
- Tryb uśpienia - pobór prądu:
- GPIO - 5 V: 11,63 µA
- Grove - 5 V: 10,75 µA
- USB - 5 V: 92,50 µA (z uwzględnieniem strat rezystora PD)
- Piny GPIO: G5, G6, G7, G8, G38, G39
- Złącza: USB typu C, port rozszerzeń Grove
- Temperatura pracy: od 0°C do 40°C
- Wymiary produktu: 24 x 24 x 22,1 mm
- Masa produktu: 10,8 g
