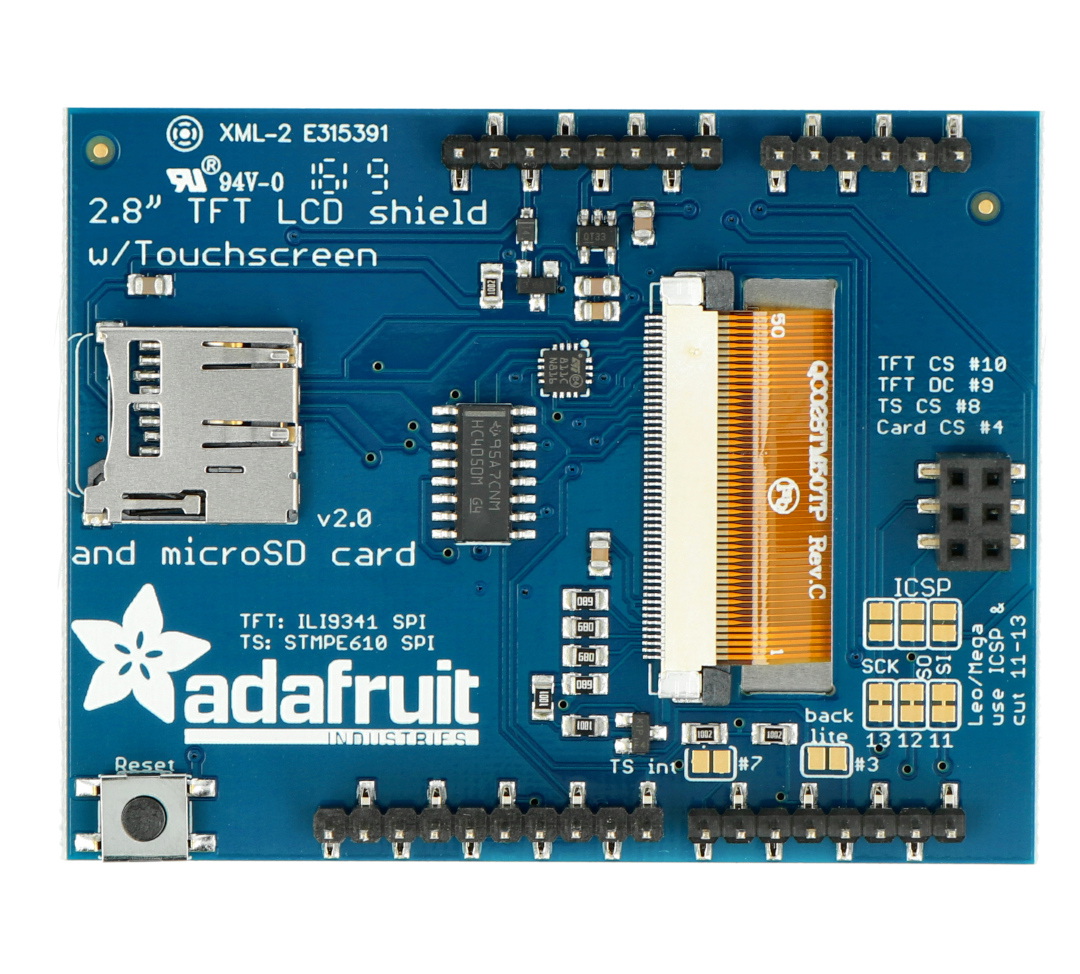

Opis produktu: Wyświetlacz dotykowy 2,8'' TFT Shield dla Arduino - Adafruit 1651
Ekran dotykowy, rezystancyjny w postaci nakładki na Arduino. Przekątna wynosi 2,8 ", rozdzielczość to 240 x 320 p z indywidualną kontrolą pikseli. Płytka komunikuje się poprzez magistralę SPI, jest kompatybilna z Arduino Uno, Leonardo oraz Mega. Na płytce znajduje się również gniazdo na kartę pamięci microSD.
Układ jest w pełni zmontowany - posiada złącza, które umożliwiają bezpośrednie wpięcie do Arduino bez potrzeby lutowania. Wbudowany kontroler z pamięcią RAM sprawia, że mikrokontroler nie jest obciążony operacjami związanymi z wyświetlaniem danych. Urządzenie wykorzystuje tylko 5 wyprowadzeń: 3 dla magistrali SPI, 1 dla kontrolera dotyku i jeden dla czytnika kart microSD.
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika wraz z bibliotekami i przykładowym programem do obsługi wyświetlacza. |
Wyświetlacz dotykowy 2,8'' TFT Shield dla Arduino - Adafruit 1651.Podłączenie
Firma Adafruit udostępnia darmowe biblioteki graficzne, które umożliwiają tworzenie kształtów i wyświetlanie tekstu. Dostępna jest również biblioteka do odczytu miejsca dotknięcia ekranu, dane przesyłane są w postaci wartości osi X, Y.
W celu uruchomienia wyświetlacza z funkcją dotyku należy pobrać i umieścić w folderze Arduinolibraries następujące pliki:
- Biblioteka sterownika ILI9341
- Biblioteka graficzna Adafruit GFX
- Biblioteka do obsługi funkcji dotyku STMPE610
W środowisku Arduino pojawią się nowe przykłady dla ILI9341, w celu przetestowania wyświetlacza można uruchomić np. program do rysowania breakouttouchpaint.
