Opis produktu: Moduł 2G / GSM - u-GSM shield v2.19 M95FA - do Arduino i Raspberry Pi - złącze SMA
Moduł u-GSM shield v2.19 z układem Quectel M95FA umożliwia łączność w technologii 2G / GSM na całym świecie, zapewniając niezawodną komunikację w różnych zastosowaniach. Za jego pomocą można prowadzić rozmowy głosowe oraz wysyłać wiadomości tekstowe SMS. Na płytce można znaleźć slot karty SIM, układ ładowarki akumulatorów Li-Pol / Li-Ion, złącza interfejsów komunikacyjnych, złącze antenowe SMA oraz przycisk Reset. Moduł współpracuje z Raspberry Pi, Arduino oraz BeagleBone.
Szczegółowy opis modułu można znaleźć w przewodniku użytkownika w części pierwszej i drugiej oraz na stronie producenta.
Moduł 2G / GSM - u-GSM shield v2.19 M95FA - do Arduino i Raspberry Pi - złącze SMA.
Moduł u-GSM shield v2.19 z układem Quectel M95FA umożliwiający łączność GSM.Główne cechy płytki
- Zintegrowany moduł Quectel M95FA zapewniający łączność w technologii 2G/GSM na całym świecie.
- Uniwersalne interfejsy do Raspberry Pi, Arduino oraz BeagleBone Black.
- Obsługa złącza SMA do podłączenia zewnętrznej anteny dla optymalnej jakości sygnału.
- Możliwość zasilania z baterii Li-Pol / Li-Ion oraz bezpośrednio z pinów 5 V RPi / BBB.
- Obsługa różnych języków programowania, w tym Pythona i Arduino C, umożliwiająca łatwe tworzenie aplikacji.
- Kompaktowe wymiary i lekka konstrukcja ułatwiająca integrację w różnych projektach.
Wyprowadzenia modułu 2G/GSM - u-GSM shield v2.19
| PIN | OPIS |
|---|---|
| STS |
Wyprowadzenie statusowe. |
| RI | Wyjście Ring Indicator. |
| GND | Masa układu. |
| VCC | Wejście/wyjście 4 V, wewnętrznie podłączone do Li-Pol + pad. |
| VIN | Wejście 5 V dla ładowarki Li-Pol. |
| VUSB | Wyjście 5 V. |
| ENA | Pin aktywujący, aktywowany stanem wysokim. |
| RST | Reset, aktywowany stan wysokim. |
| TX | Komunikacja poprzez interfejs szeregowy. |
| RX | Komunikacja poprzez interfejs szeregowy. |

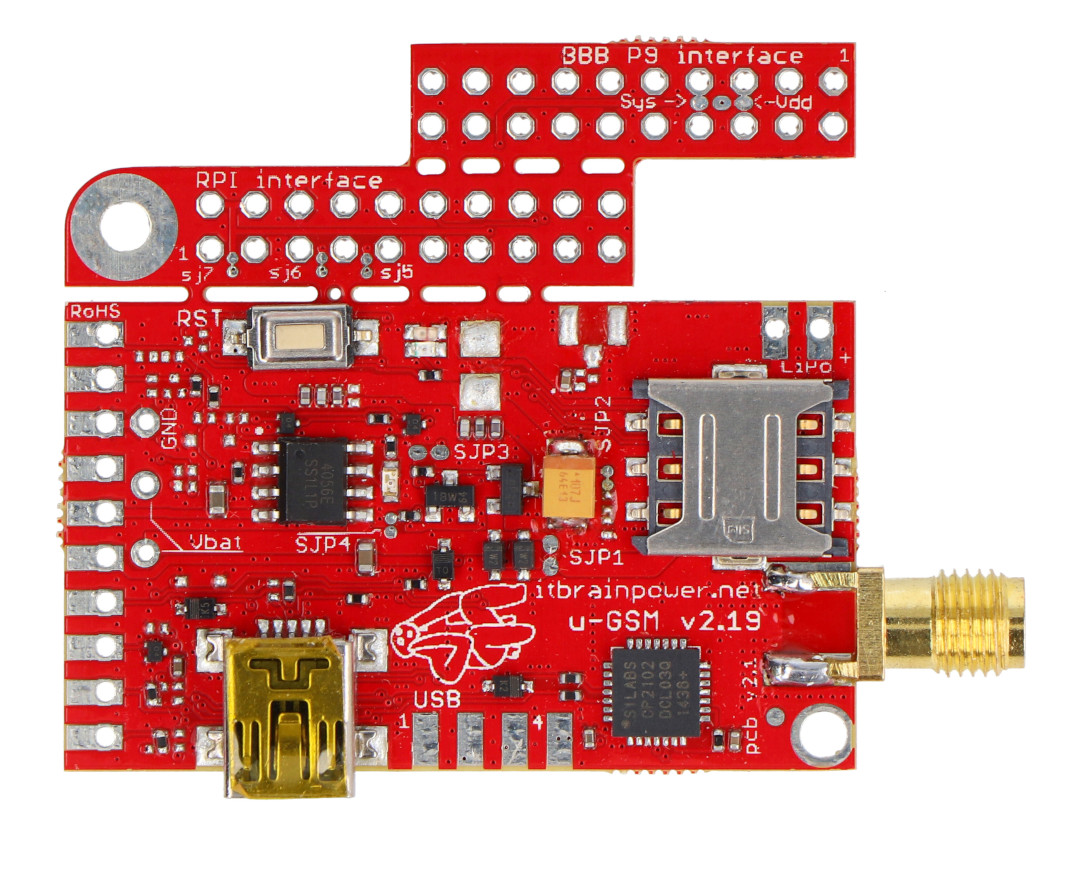

Rozmieszczenie elementów na płytce
- Otwór mocujący zgodny z formatem Raspberry Pi
- Wyprowadzenia
- Złącze miniUSB
- Układ ładowarki Li-Pol / Li-Ion
- Pady lutownicze USB GND, D-, D+, 5 V
- Pad lutowniczy do złącza SMA lub u.FL
- Slot nanoSIM
- Złącze GNSS
- Złącze Li-Pol
- Przerywane linie PCB do przecięcia w celu dopasowania do formatów RPix lub ITBPMM
- Interfejs BeagleBone Black
- Interfejs Raspberry Pi
- Przycisk Reset
- Otwory lutownicze do superkondensatora

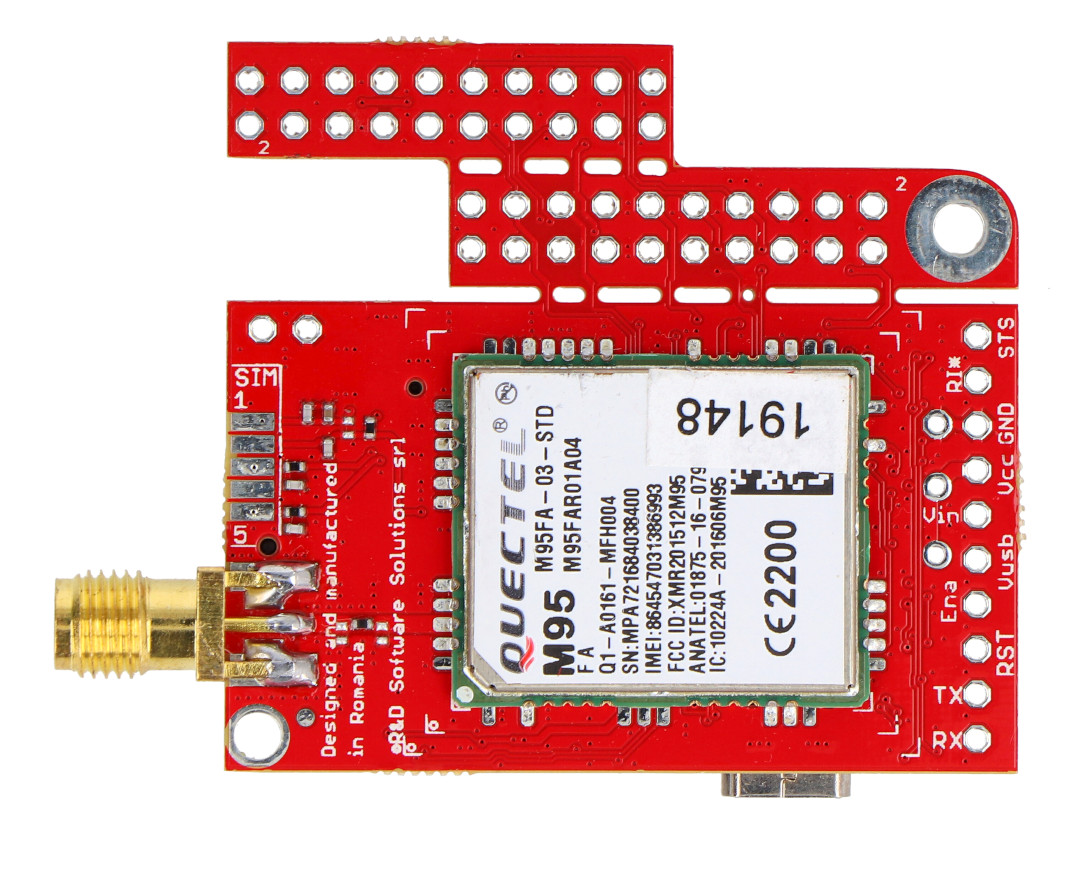

Rozmieszczenie elementów.
Połączenie modułu 2G/GSM z Arduino
Układ współpracuje z Arduino wykorzystując poniższe wyprowadzenia:
- GSM RX (pin D3) - komunikacja poprzez interfejs szeregowy
- GSM TX (pin D2) - komunikacja poprzez interfejs szeregowy.
- RESET (pin D6) - reset układu GSM.
- ENA (pin D7) - kontrola napięcia zasilania układu GSM (On/Off).
- VIN (5 V Li-Pol) - (pin 5 V) - napięcie zasilania 5 V.
- GND (pin GND) - masa układu.
- STATUS (pin D5) - wyprowadzenie statusowe.
Połączenie modułu 2G/GSM z Raspberry Pi
Moduł posiada specjalne, wyłamywane złącza umożliwiające bezpośrednie wpięcie w złącza GPIO Raspberry Pi lub BeagleBone Black. W celu uruchomienia modułu z Raspberry Pi należy wykonać następujące połączenia:
- GSM RX (pin 10) - komunikacja poprzez interfejs szeregowy, (niepodłączone przy komunikacji USB).
- GSM TX (pin 08) - komunikacja poprzez interfejs szeregowy, (niepodłączone przy komunikacji USB).
- RESET (pin 18) - Reset układu GSM.
- ENA (pin 16) - kontrola napięcia zasilania układu GSM (On/Off).
- VIN (5 V Li-Pol) (pin 02/04) - napięcie zasilania 5 V.
- GND (pin 04/14) - masa układu.
- STATUS (pin 12) - wyprowadzenie statusowe.
Schemat wyprowadzeń modułu.
Moduł współpracuje z Raspberry Pi, Arduino oraz BeagleBone.
Specyfikacja techniczna u-GSM shield v2.19 M95FA
- Sterownik: Quectel M95FA
- Obsługiwane standardy: 2G / GSM / GPRS / EDGE
- Częstotliwości: 800 / 900 / 1800 / 1900 MHz
- Prędkości:
- EDGE/GPRS: do maks. 296 Kb/s (DL), maks. 236,8 Kb/s (UL) / maks. 107 Kb/s (DL), maks. 85,6 Kb/s (UL)
- Złącze nano SIM / micro SIM
- Złącza anten SMA
- Wbudowany konwerter USB-UART (złącze USB może być użyte do zasilania modułu)
- Automatyczny wybór poziomów logicznych od 3 V do 5 V
- Przycisk Reset
- Współpracuje z Arduino, Raspberry Pi oraz BeagleBone Black wraz z przykładowymi kodami producenta
- Dwa otwory montażowe o średnicy: 2,5 mm
- Wymiary płytki: 45 x 27 mm
