Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: A607 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 102110841
A607 Carrier Board to płytka nośna stworzona specjalnie dla modułów Nvidia Jetson Orin NX oraz Orin Nano. Dzięki dwóm portom Gigabit Ethernet, płytka zapewnia niezawodną łączność sieciową. Wyposażona w 6 portów USB (w tym cztery USB 3.0), 120-pinowe złącze kamery oraz złącze HDMI, idealnie nadaje się do aplikacji związanych z przetwarzaniem obrazu i AI. Wszechstronne opcje I/O, takie jak CAN, I2C, RS232, RS485, SPI i UART, zapewniają szerokie możliwości integracji z zewnętrznymi systemami i urządzeniami. Dodatkowo, zintegrowane gniazdo M.2 Key M dla SSD NVMe umożliwia szybkie rozszerzenie pamięci, a wbudowane chłodzenie pasywne oraz szeroki zakres zasilania (od 12 V do 36 V) zapewniają stabilną pracę w wymagających warunkach.
W naszej ofercie dostępne są również inne akcesoria do Nvidia.

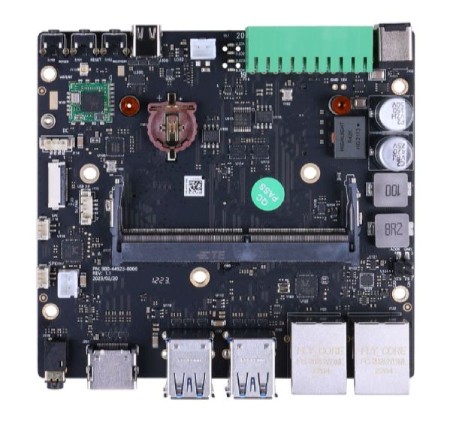

A607 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 102110841.
Płytka oferuje niewielkie wymiary 115 x 105 mm.
Główne cechy płytki A607 Carrier Board
- Kompatybilność: obsługuje moduły Nvidia Jetson Orin NX oraz Orin Nano
- Łączność sieciowa: dwa porty Gigabit Ethernet (10 / 100 / 1000 M) zapewniające wysoką przepustowość
- Rozszerzone opcje I/O: 6 portów USB (4x USB 3.0, 1x USB 2.0 / 3.0 typu C, 1x USB 3.0 ZIF) oraz CAN, I2C, RS232, RS485, SPI, UART
- Obsługa pamięci: gniazdo M.2 Key M dla dysków SSD NVMe (2242)
- Chłodzenie: złącze wentylatora 5 V PWM dla efektywnego odprowadzania ciepła
- Złącza wyświetlacza i kamery: port HDMI i 120-pinowe złącze kamery dla aplikacji wizyjnych
- Elastyczne zasilanie: szeroki zakres napięcia wejściowego od 12 V do 36 V DC, umożliwiający wszechstronne zastosowania
- Odporność na warunki: zakres temperatur pracy od -25°C do 75°C, co pozwala na pracę w trudnych warunkach środowiskowych
Zastosowania płytki rozszerzeń
- Robotyka autonomiczna: integracja z systemami mobilnymi (AMR) dla zadań automatyzacji.
- Analiza wideo oparta na AI: użycie w systemach monitoringu i rozpoznawania obrazów w czasie rzeczywistym.
- Systemy wizyjne w maszynach: wspomaganie zaawansowanej analizy obrazu w środowisku przemysłowym.
- Generative AI: wykorzystanie w aplikacjach uczenia maszynowego i sztucznej inteligencji do przetwarzania danych.

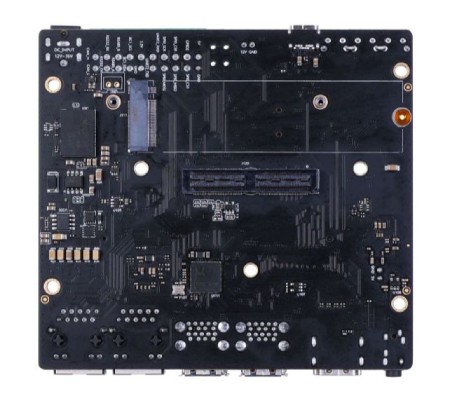

Pamięć masową można rozszerzyć dzięki wbudowanemu interfejsowi M.2 Key M.

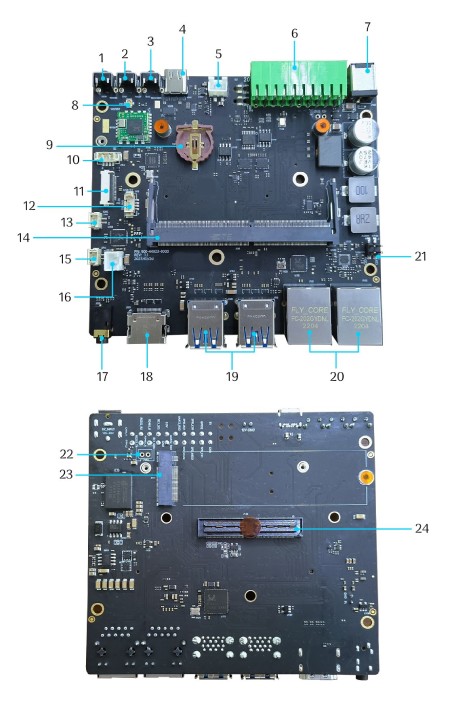

Rozmieszczenie elementów.
Rozkład elementów na płytce A607 Carrier Board
- Przycisk Power
- Przycisk Reset
- Przycisk Recovery
- Złącze USB typu C
- Złącze 12 V DC
- Złącze I/O
- Złącze zasilania od 12 V do 36 V DC
- Złącze RF
- Gniazdo RTC
- Złącze I2C
- Złącze USB 2.0
- Złącze wentylatora 5 V PWM
- Złącze głośnikowe
- Złącze do Nvidia Orin NX
- Złącze głośnikowe
- Złącze 5 V DC
- Złącze audio
- Złącze HDMI
- Złącze USB 3.0 x4
- Złącze RJ45 x2
- Pojedynczy układ
- Złącze 12 V DC
- Złącze dla dysku SSD NVMe
- Złącze kamery
Specyfikacja techniczna płytki
- Kompatybilność płytki: Nvidia Jetson Orin NX / Jetson Orin Nano
- Sieć: 2x Gigabit Ethernet (10 / 100 / 1000 M), 1x M.2 Key E PCIe 2230
- Porty USB:
- 4x USB 3.0 typu A (zintegrowany USB 2.0)
- 1x USB 2.0 / 3.0 typu C
- 1x USB 3.0 ZIF 20-pin, raster 0,5 mm
- Interfejs M.2: 1x M.2 Key M 2242 dla dysku NVMe SSD
- Złącze kamery: 120-pinowe złącze rozszerzenia kamery
- Audio: 1x Złącze głośnikowe, 1x gniazdo audio
- Wyświetlacz: 1x HDMI
- Wentylator: 1x złącze wentylatora (5 V PWM)
- Port wielofunkcyjny:
- 1x 20-pinowe złącze IO (1x CAN, 1x RS232, 1x RS485, 2x I2C, 2x UART, 2x GPIO, 2x SPI)
- 1x złącze I2C
- RTC: 1x gniazdo RTC (obsługuje akumulator)
- Napięcie zasilania: od 12 V (7 A) do 36 V (3 A) DC
- Temperatura pracy: od -25ºC do 75ºC
- Wymiary: 115 x 105 mm
Zawartość zestawu
- A607 Carrier Board - płytka rozszerzeń do Nvidia Jetson Orin NX / Nano - Seeedstudio 102110841
- Zasilacz 19 V / 4,74 A (gniazdo 5,5 / 2,5 mm) - przewód zasilający nie jest dołączony
Płyta obsługuje szeroki zakres napięć wejściowych od 12 V do 36 V DC.
