Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: MOSFET Power Switch - przełącznik 12 V / 10 A z tranzystorem - PSMN7R0-100BS - SparkFun SPX-19799
MOSFET Power Switch to moduł od SparkFun, który został wyposażony w układ PSMN7R0-100BS. Pełni funkcję przełącznika cyfrowego, jest sterowany poprzez piny z napięciem 3,3 V. Maksymalne obsługiwane napięcie wynosi 12 V, a maksymalne natężenie prądu to 10 A. Moduł posiada także wyprowadzenia w postaci pól lutowniczych oraz złącze śrubowe. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest kontrolowanie urządzeń o wyższym poborze prądu niż dopuszczalny przez układ sterujący, np. mikrokontroler.

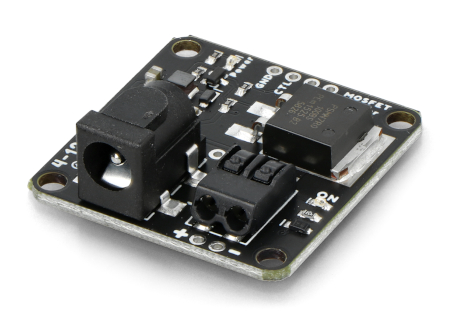

MOSFET Power Switch - przełącznik 12 V / 10 A z tranzystorem - PSMN7R0-100BS - SparkFun SPX-19799.
SparkFun SPX-19799 jest produktem eksperymentalnym z serii SparX. To zaawansowane rozwiązania, które nie trafiają do regularnej produkcji i są produkowane w bardzo małych ilościach. Są one testowane przez SparkFun, jednak nie posiadają jego wsparcia technicznego i nie są objęte żadną gwarancją. Odwiedź forum, aby uzyskać pomoc lub zadać pytanie na temat tego modułu.

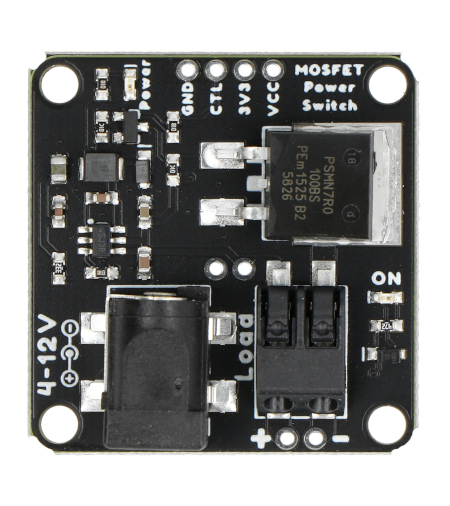

MOSFET Power Switch - przełącznik 12 V / 10 A z tranzystorem.
Różnice między tranzystorem unipolarnym a bipolarnym
Tranzystory bipolarne wyróżniają się tym, że wraz ze wzrostem temperatury rośnie także prąd kolektora, co może uniemożliwiać bezpośrednie połączenie kilku tranzystorów w sposób równoległy.
Tranzystory MOSFET (unipolarne) ze względu na budowę techniczną są bardzo wrażliwe na działanie ładunków elektrostatycznych. Napięcie maksymalne UGS w większości modeli wynosi zazwyczaj około 20 V, co oznacza, iż łatwo je przekroczyć bez jakiejkolwiek świadomości, nawet poprzez dotknięcie tranzystora w całkowicie suchym pomieszczeniu.
Więcej informacji o tranzystorze unipolarnym znajdziesz w naszym artykule - Tranzystory unipolarne (MOSFET) – co to jest? Jak działa? Wyjaśnienie dla początkujących.
Sugerowane zastosowanie MOSFET Power Switch
- Przetwornice DC-DC
- Przełączanie obciążenia
- Kontrola silnika
- Zasilacze serwerowe
Opis wyprowadzeń
- GND - masa układu
- 3V3 - pin logiczny 3,3 V
- VCC - pin zasilania od 4 V do 12 V
Specyfikacja techniczna płytki
- Wbudowany układ: PSMN7R0-100BS
- Napięcie zasilania: od 4 V do 12 V
- Obsługiwane napięcie: do 12 V / 10 A
- Sygnalizacja stanu: dioda LED
- Wyprowadzenia: zaciski śrubowe, pola lutownicze, złącze DC
- Izolowanie: całkowite
- Interfejs: cyfrowy
- Wymiary płytki: 34 x 34 x 12 mm

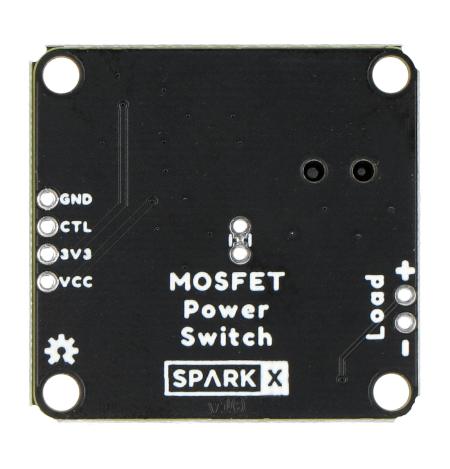

MOSFET Power Switch z serii SparkX.
