Opis produktu: Ultra Thin ICE Tower Cooling Fan - ultra cienki wentylator do Raspberry Pi 4B - regulowana prędkość + akcesoria - Waveshare 23093
Ultra cienki wentylator ICE Tower Cooling Fan firmy Waveshare przeznaczony do chłodzenia Raspberry Pi 4B. Posiada dodatkową regulację za pomocą PWM, dzięki czemu możliwe jest ustawienie szybkości obrotu łopatek według indywidualnych potrzeb. Maksymalna ilość obrotów to około 5300±10% obr./min. Wentylator został wyposażony także w radiator i miedzianą rurkę o średnicy 4,5 mm i długości 3 mm, które wspomagają odprowadzanie ciepła generowanego przez płytkę. Zastosowane komponenty pozwalają na utrzymanie temperatury procesora poniżej 45°C, także podczas ekstremalnych warunków pracy. W zestawie znajdują się także dodatkowe złącza, które pozwalają na montaż innych nakładek do Raspberry Pi.

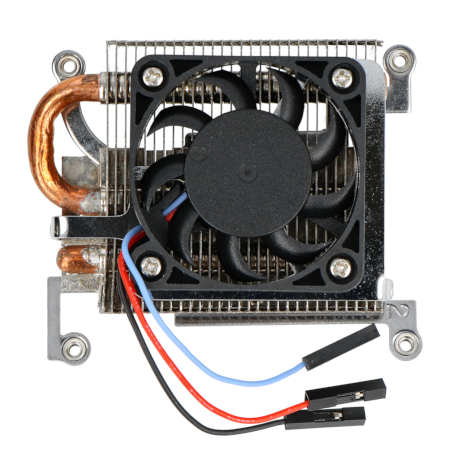

Ultra Thin ICE Tower Cooling Fan został wyposażony w miedzianą rurką o średnicy 4,5 mm.
Test porównawczy przy użyciu sysbench w 64-bitowym systemie operacyjnym Raspberry Pi.
Cechy szczególne wentylatora
- Regulowana prędkość obrotu łopatek wentylatora za pomocą PWM
- Dodatkowa rurka miedziana i radiator odprowadzające ciepło z dala od płytki
- Konstrukcja pozwalająca na stockowanie - w zestawie znajdują się dodatkowe złącza do podłączenia nakładek
- Cienka i lekka budowa, która nie ogranicza możliwości projektowych modułu
- Kompatybilny wyłącznie z Raspberry Pi 4B
Produkt kompatybilny z Raspberry Pi 4B!
Sprawdź także przewodnik użytkownika przygotowany przez producenta. Znajdziesz tam między innymi instrukcję montażu elementów oraz przykładowy kod programu.
Opis wyprowadzeń
Wentylator posiada 3 wyprowadzenia w różnych kolorach, które należy podłączyć do Raspberry Pi zgodnie z zależnością:
- Przewód niebieski - sygnał PWM - piny TXD / D12 / D18 *
- Przewód czerwony - 5 V - napięcie zasilania
- Przewód czarny - GND - masa układu
*W przypadku korzystania z adaptera wentylatora domyślnym pinem PWM jest D12 (GPIO12).
Podłączenie wyprowadzeń.

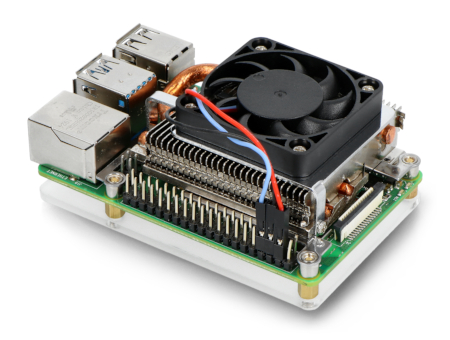

Raspberry Pi należy nabyć osobno.
Specyfikacja techniczna wentylatora
- Kompatybilny z: Raspberry Pi 4B
- Napięcie zasilania: 5 V DC (możliwość zasilania z Raspberry Pi)
- Konstrukcja: ICE Tower
- Komponenty dodatkowe: radiator i rurka miedziana 3 x 4,5 mm
- Moc znamionowa: 0,6 W przy 5 V / 0,12 A
- Regulowana prędkość obrotów: tak, PWM
- Maksymalna prędkość obrotu: 5300±10% obr./min
- Wymiary wentylatora: 40 x 40 mm
Zawartość zestawu
- Ultra Thin ICE Tower Cooling Fan - ultra cienki wentylator do Raspberry Pi 4B
- Dodatkowe złącza - adapter V2, listwa goldpin 2x20 pin żeńska, listwa goldpin 2x2 pin żeńska
- Akrylowa podkładka montażowa
- Śrubokręt
- Taśmy termoprzewodzące
- Elementy montażowe - śrubki i dystanse

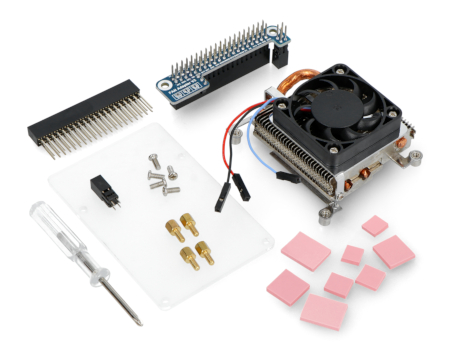

Elementy wchodzące w skład zestawu.
