Opis produktu: Płytka funkcyjna MicroMod - moduł GNSS NEO-M9N - SparkFun GPS-18378
Płytka funkcyjna z serii MicroMod wyposażona w układ NEO-M9N - wysokiej jakości moduł z 92-kanałowym odbiornikiem GNSS. Posiada szeroki wachlarz konfiguracji, umożliwia odbiór sygnałów z GPS, GLONASS, Galileo i BeiDu z dokładnością poziomą do 1,5 m. Moduł przetwarza jednocześnie aż cztery odczyty, co umożliwia precyzyjnie określenie pozycji nawet w trudnych warunkach. GNSS NEO-M9N do komunikacji wykorzystuje interfejsy UART, SPI i I2C.

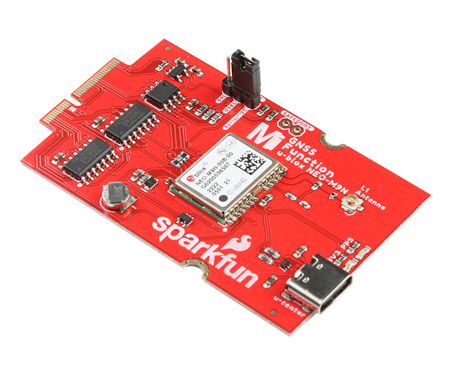

Płytka funkcyjna MicroMod - moduł GNSS NEO-M9N - SparkFun GPS-18378.

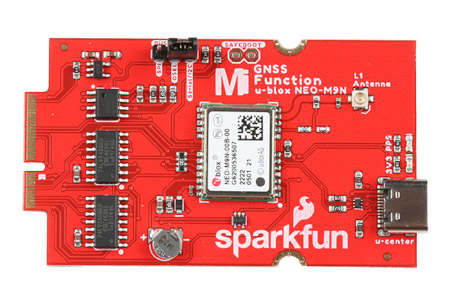

Moduł GPS NEO-M9N od SparkFun.Wyprowadzenia modułu GPS NEO- M9N
Płytka wyposażona została w standardowe złącze MicroMod M.2 montowane w gniazdo płytek rozszerzeń MicroMod, które nie wymaga lutowania - wystarczy przymocować je do płyty głównej za pomocą śrubki. Po podłączeniu istnieje możliwość wyboru interfejsu spośród UART, SPI lub I2C (u-blox nazywa ten kanał Display Data Channel) w celu komunikacji z NEO-M9N.
Zestaw nie zawiera płytki z procesorem MicroMod, płytki bazowej MicroMod, adaptera U.FL i anteny GNSS. Te elementy należy zakupić osobno.
Specyfikacja techniczna modułu
- Typ: odbiornik GNSS
- Ilość kanałów: 92
- Dokładność pozioma: 1,5 m
- Maksymalna częstotliwość aktualizacji: 25 Hz (cztery równoczesne GNSS)
- Czas do pierwszego startu:
- start zimny: 24 s
- start gorący: 2 s
- Maksymalna wysokość: 80 000 m
- Maksymalne G: ≤ 4
- Maksymalna prędkość: 500 m/s
- Dokładność prędkości: 0,05 m/s
- Dokładność kursu: 0,3 stopnia
- Dokładność impulsu czasu: 30 ns
- Napięcie zasilania: 3,3 V VCC
- Pobór prądu (śledzenie, tryb ciągły)
- ~36 mA @ 3 V GPS + GLONASS + GALILEO + BEIDOU
- ~31 mA @ 3 V GPS + GLONASS
- ~27 mA @ 3 V GPS
- Konfigurowalne programowo
- Geofencing
- Drogomierz
- Spoofing Detection
- Przerwanie zewnętrzne
- Kontrola pinów
- Tryb niskiego poboru mocy
- Wiele innych
- Obsługiwane protokoły: NMEA, UBX i RTCM przez interfejsy SPI, USB, UART lub I2C
- Regulator napięcia: AP2112K 3,3 V / 600 m
- Wyłącznik dla wszystkich połączeń MicroMod M.2
- Złącza i porty
- 1x M.2 (brak konieczności lutowania, dostęp do NEO-M9N przez SPI, UART i I2C)
- 1x USB typu C (konfiguracja modułu NEO-M9N)
- 1x u.Fl (do użytku z wybraną anteną GNSS)
