Opis produktu: Tang Nano 9k - płytka FPGA Gowin GW1NR-9 z 8640 LUT4 - Seeedstudio 102991677
Tang Nano 9k to płytka rozwojowa FPGA oparta na układzie Gowin GW1NR z przerzutnikami 6480 i rozszerzoną pamięcią DRAM 64 Mbit. Wyposażona została w 8640 jednostek logicznych LUT4, złącze HDMI, złącze interfejsu ekranu RGB, złącze ekranu SPI, 32-bit pamięci Flash oraz 6 diod LED. Pozwala m.in. na programową emulację rdzenia PicoRV32 RISC-V w języku Verilog HDLi. Spełnia takie potrzeby użytkowników jak nauka FPGA, weryfikacja kodu źródłowego i dalsze projektowanie. Interfejs USB typu C służy do zasilania i pobierania kodu. Na płytce FPGA znajduje się downloader JTAG, dzięki któremu można pobrać kod poprzez podłączenie przewodu USB, bez konieczności stosowania zewnętrznych downloaderów. Tang Nano 9K pozwala sprawdzić dokładność i niezawodność funkcji układu FPGA oraz skrócić czas uruchamiania produktu opartego na FPGA.

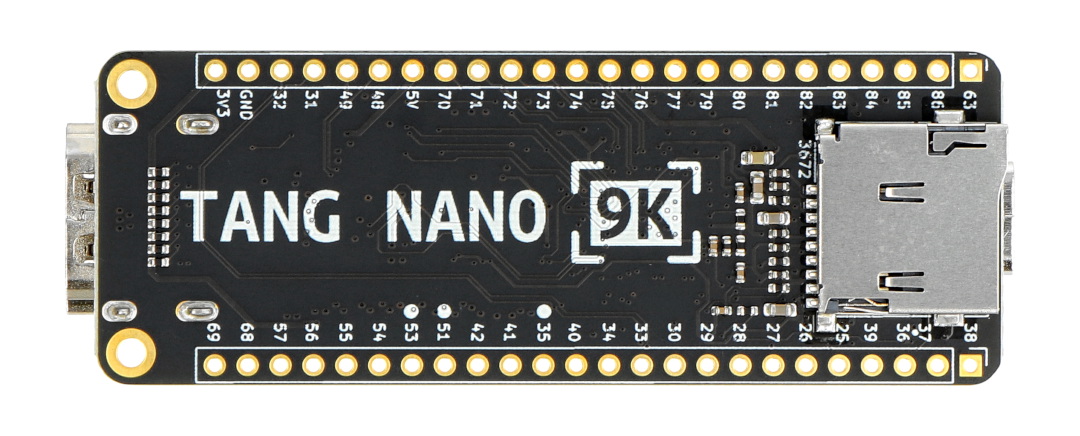

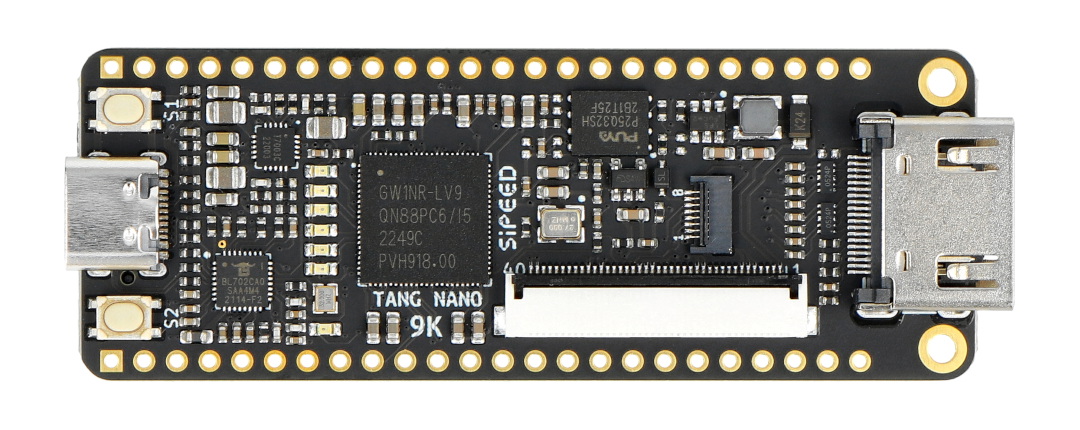

Płytka FPGA Tang Nano 9k.
Tang Nano 9k - płytka FPGA Gowin GW1NR-9 z 8640 LUT4 - Seeedstudio 102991677.
Główne cechy płytki FPGA Tang Nano 9K
- Oparty na GW1NR-9: 8640 LUT4, 6480 FF (przerzutnik)
- Wbudowana pamięć SPI Flash 32 bit
- Wbudowany downloader JTAG
- Debugger: USB do JTAG i UART
- Wiele interfejsów: HDMI, ekranu SPI, ekranu RGB
- Złącze typu C: zasilanie 5 V i pobieranie kodu
- Niewielkie wymiary płytki
Zastosowanie płytki FPGA
- Nauka FPGA i weryfikacja FPGA w komunikacji międzysieciowej, sztucznej inteligencji i elektronice użytkowej
- Weryfikacja procesora opartego na RISC-V dla serwerów, urządzeń gospodarstwa domowego, czujników przemysłowych i czujników wielkości kciuka
Uwagi:
- Zaleca się korzystanie z Gowin V1.9.8.03 Education Edition.
- W przypadku chęci korzystania z większej ilości rdzeni IP, można pobrać inną wersję IDE i złożyć wniosek o licencję.
- Rekomendowana jest ta wersja programatora.
- Należy unikać korzystania z pinów JTAG, MODE0/1 i DONE. Jeżeli zajdzie konieczność korzystania z tych pinów, należy się zapoznać z UG284-1.8E: schematic manual.pdf, aby zobaczyć, jak włączyć IO mux.
- Należy chronić płytkę przed elektrostatycznością.
- Napięcie robocze każdego GPIO zostało zaznaczone na schemacie. Nie można pozwolić, aby rzeczywiste napięcie robocze GPIO przekroczyło wartość znaminową, ponieważ spowoduje to trwałe uszkodzenie PCB.
- Podłączając przewód FPC, upewnij się, że jest on całkowicie wpięty w gniazdo.
Specyfikacja płytki FPGA Tang Nano 9K
- Układ: Gowin GW1NR-9 FPGA z 8640 LUT4
- Rejestry (FF): 6480
- Shadow SRAM (SSRAM): 17280 bit
- Block SRAM (BSRAM): 468 K
- Liczba BSRAM: 26
- Flash użytkownika: 608 kb
- SDRAM: 64 Mb
- Multiplekser 18 x 18: 20
- Zewnętrzna pamięć SPI Flash: 32 Mb
- Liczba PPL: 2
- Napięcie zasilania: 5 V
- Interfejs wyświetlacza: HDMI, SPI, RGB
- Debugger: układ BL702 USB-JTAG oraz USB-UART dla GW1NR-9
- IO: obsługuje 4 mA, 8 mA, 16 mA, 24 mA, zapewnia niezależne zabezpieczenie magistrali, rezystory pull-up / pull-down oraz opcje Open Drain dla każdego wejścia / wyjścia
- Złącza: gniazdo karty microSD, złącze 2x 24-pin raster 2,54 mm
- Przyciski: 2 programowalne przyciski użytkownika
- LED: 6 programowalny diod LED
- Wymiary: ok. 65 x 23 mm

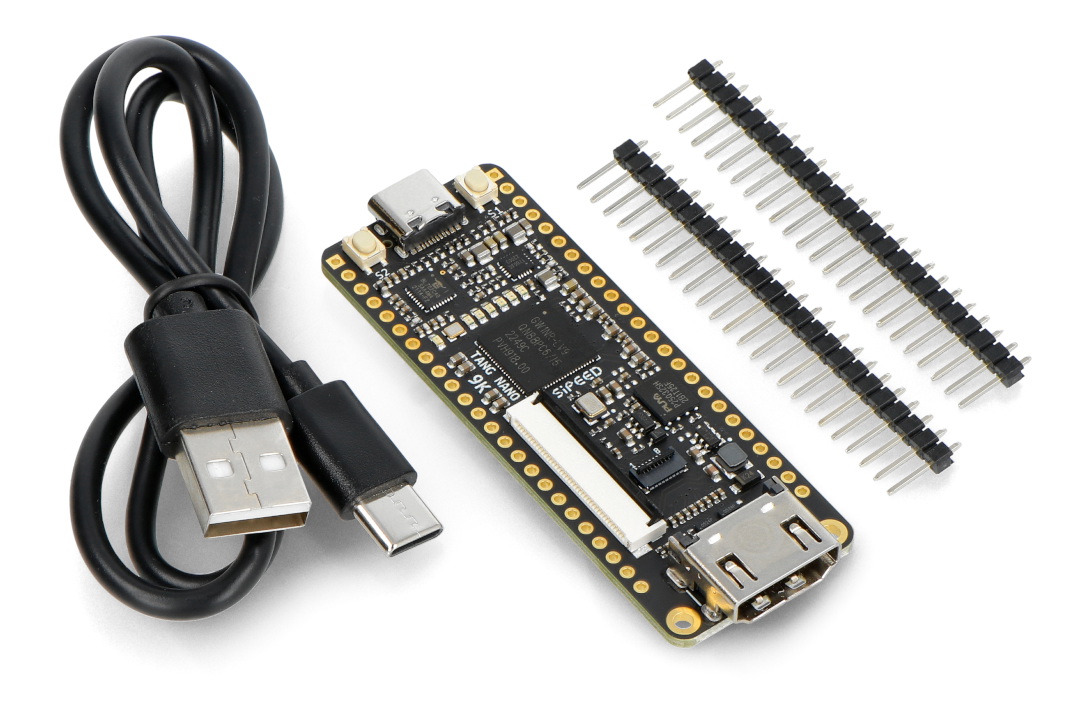

Zawartość zestawu
- Tang Nano 9k - płytka FPGA Gowin GW1NR-9 z 8640 LUT4 - Seeedstudio 102991677
- Przewód USB typu C
- Złącze 24-pin
Zawartość zestawu.
