Opis produktu: Moduł xyz-mIoT BG95M2 GSM LTE NB IoT EGPRS GNSS - do Arduino i Raspberry Pi
Płytka xyz-mIoT od Itbrain Power wyposażona w moduł Quectel BG95M2, dzięki któremu możliwa jest komunikacja LTE CATM1 + NB IoT (CAT NB2 + NB1) wraz z pozycjonowaniem GNSS. Moduł oparty jest na układzie ATSAMD21G ARM Cortex-M0 32-bit o taktowaniu 32,768 kHz, pamięcią Flash / SRAM 256 kB / 32 kB. Płytka obsługuje karty nano SIM / uSIM. Na płytce można również znaleźć złącze antenowe u.Fl oraz złącze microUSB pozwalające na zasilanie i programowanie modułu. Dzięki polom lutowniczym umieszczonym na płytce można rozszerzyć możliwości modułu o czujniki: THS, Co2 + TVOC, Hall, IR oraz wibracji / przechylenia. Moduł pracuje z napięciami 3,3 V oraz wyposażony został w liczne, popularne interfejsy komunikacyjne, takie jak: piny cyfrowe oraz analogowe, PWM, UART, SPI, I2C oraz zewnętrzne przerwania.

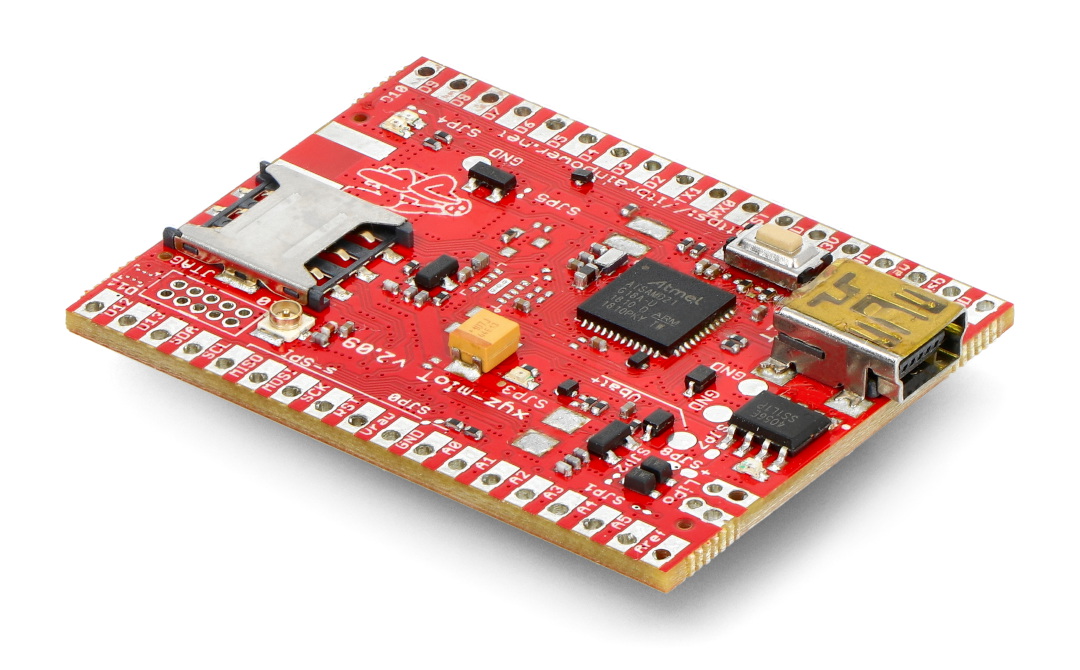

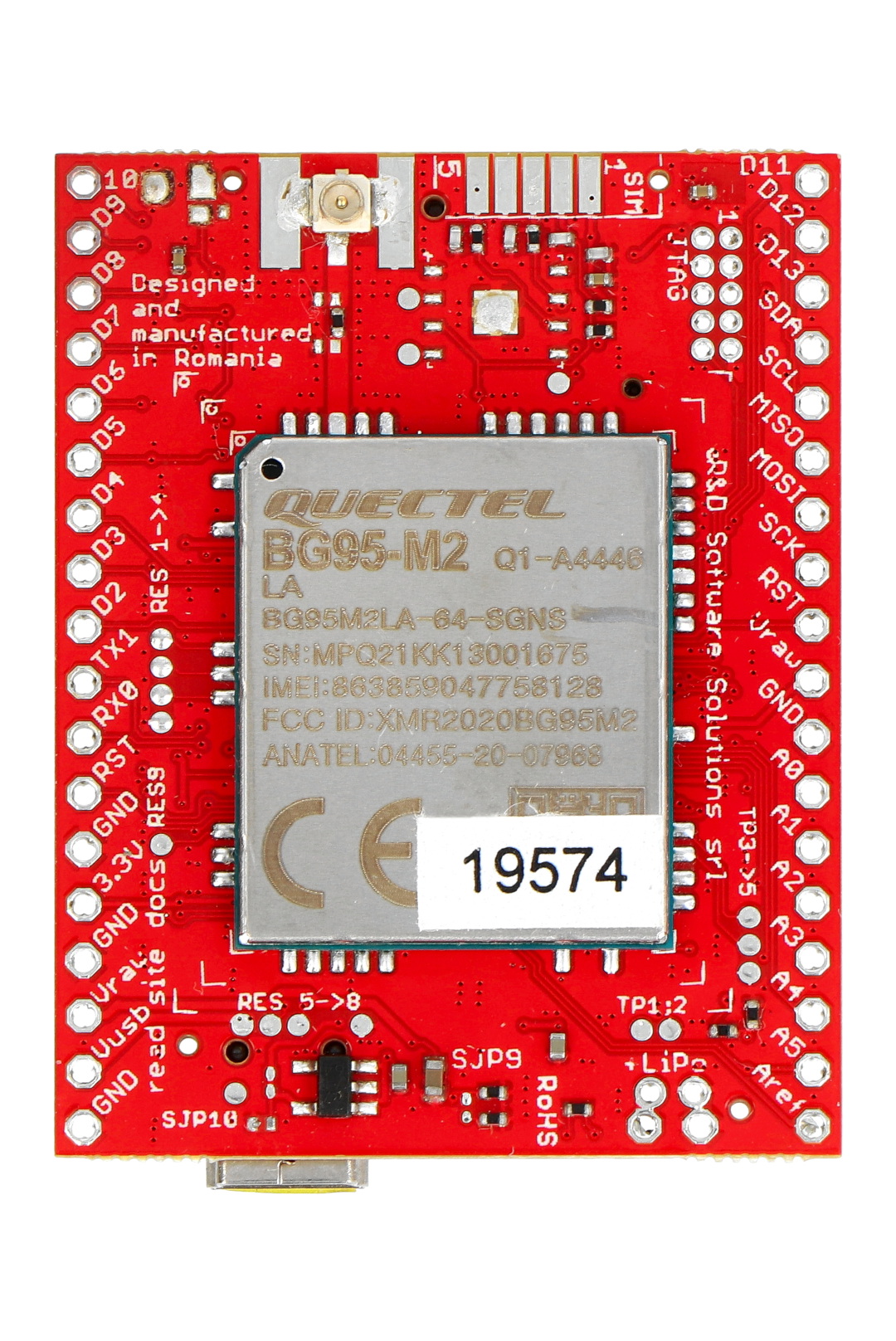

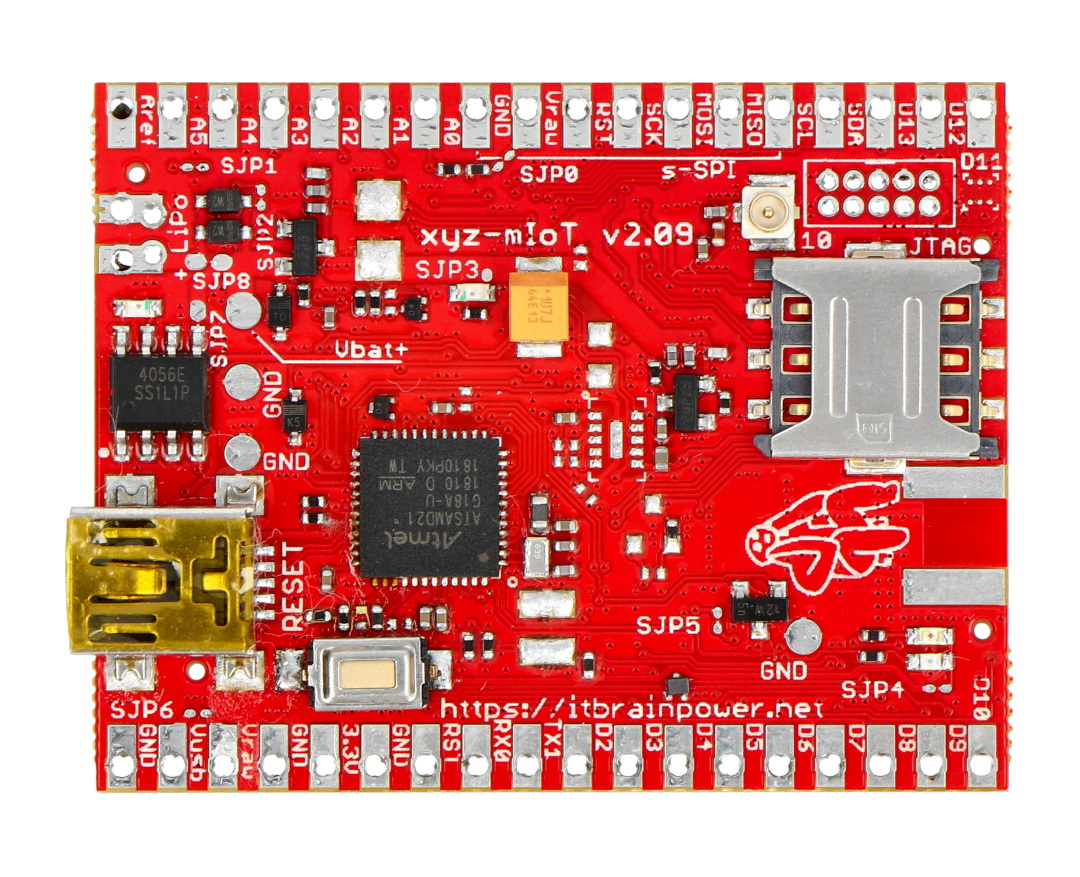

Moduł xyz-mIoT BG95M2.
Moduł komunikacji bezprzewodowej GSM, LTE, NB IoT.Główne cechy modułu xyz-mIoT BG95M2
- Atmel ATSAMD21G (AMR0) obsługiwany przez Arduino
- Slot kart nano SIM LTE / 4G
- Pady lutownicze do zewnętrznego slotu kart SIM
- Pady lutownicze do modemu USB
- Pady lutownicze modemu portu UART do debugowania AT
- Port miniUSB typu B do programowania, może być też wykorzystywany do zasilnia
- 13x piny cyfrowe (12 portów PWM)
- 1x sprzętowy UART
- 1x I2C
- 1x SPI
- Wszystkie piny pracują z napięciem 3,3 V
- 5x wejścia analogowe
Specyfikacja modułu xyz-mIoT BG95M2
- Wbudowany modem: Quectel BG95M2
- Mikrokontroler: SAMD21G Cortex-M0+ 32-bit
- Częstotliwość: 48 MHz
- RTCC: 32,768 kHz
- Pamięć Flash: 256 kB
- Pamięć SRAM: 32 kB
- 13 pinów I/O (napięcie 3,3 V)
- 12 z możliwością PWM
- 5 wejść analogowych
- Interfejsy UART, I2C, SPI
- 8 przerwać zewnętrznych
- Wydajność prądowa wyprowadzeń: 7 mA
- Obsługiwane standardy: LTE CAT M1 / NB IoT (NB1 i NB2) / GNSS
- Pasma:
- LTE CAT M:
- B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- NB IoT:
- B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B28 / B66 / B71 / B85
- LTE CAT M:
- Prędkości:
- CAT M1: do maks. 588 kb/s (DL), maks. 1119 kb/s (UL)
- CAT NB2 - do maks. 127 kb/s (DL), maks. 158,5 kb/s (UL)
- CAT NB1: do maks. 32 kb/s (DL), maks. 70 kb/s
- GNSS: Galileo, GPS, GLONASS, BeiDou/Compass, QZSS
- Złącze nano SIM / micro SIM
- Złącza anten u.FL
- Czujnik THS
- Czujnik tVOC i eCO2
- Współpracuje z Arduino i Raspberry Pi
- Wymiary: 35,56 x 45,72 mm
Zawartość zestawu
- 1x Moduł xyz-mIoT BG95M2 GSM LTE NB IoT EGPRS GNSS - do Arduino i Raspberry Pi
