Opis produktu: MyoWare 2.0 Power Shield - nakładka zasilająca - SparkFun DEV-18427

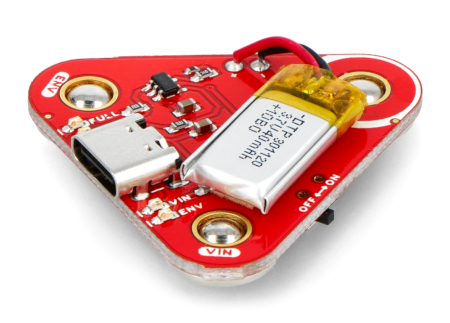

MyoWare 2.0 Power Shield to nakładka zasilająca do modułów z serii MyoWare 2.0. Wyposażona została w akumulator litowo-jonowy 3,7 V o pojemności 40 mAh, złącza zatrzaskowe, przełącznik zasilania oraz złącze USB typu C. Dzięki akumulatorowi można stworzyć mobilne urządzenie dokonujące pomiaru aktywności mięśni w połączeniu z czujnikiem mięśni EMG, który można w prosty sposób połączyć z nakładką za pomocą złącz zatrzaskowych. Akumulator można ładować bezpośrednio przez port USB typu C prądem o natężeniu 40 mA. Na płytce można znaleźć również diody statusowe LED informujące o ładowaniu akumulatora (CHG, FULL oraz zasilanie - VIN).
Uwaga!
MyoWare 2.0 i Cable Shield nie są przeznaczone do diagnozowania chorób i innych stanów, leczenia, łagodzenia lub zapobiegania chorobom u ludzi lub innych zwierząt.
Ekosystem MyoWare 2.0
Ekosystem MyoWare 2.0 stworzony przez Advancer Technologies to nakładki oraz czujniki wyposażone w złącza zatrzaskowe, które umożliwiają proste łączenie ich ze sobą, które wraz z Arduino tworzą uniwersalne narzędzie do badania aktywności mięśni - elektromiografii (EMG). Innowacyjny system złącz zatrzaskowych umożliwia łatwe łączenie modułów, a analogowe złącze TRS Jack 3,5 mm służy do połączenia z mikrokontrolerem, za pomocą którego dokonywany jest pomiar surowej, filtrowanej i rektyfikowanej aktywności elektrycznej docelowego mięśnia. Eliminuje to konieczność lutowania połączeń między płytkami.
Producent przygotował szczegółowy przewodnik użytkownika dla ekosystemu MyoWare 2.0.
Specyfikacja nakładki zasilającej MyoWare 2.0
- Napięcie wejściowe: 5 V przez USB typu C
- Napięcie wyjściowe:
- nominalne: 3,7 V
- w pełni naładowany: 4,2 V
- Przełącznik zasilania

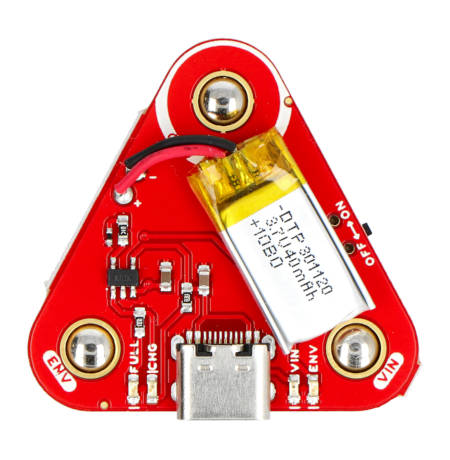

- Wbudowany akumulator Li-Pol:
- pojemność: 40 mAh
- napięcie nominalne: 3,7 V
- maksymalny prąd ładowania: 1C (40 mA)
- Układ ładowarki Li-Pol: MCP73831
- Złącza MyoWare: 3x złącze zatrzaskowe
- Diody LED:
- VIN
- FULL
- CHG
- Wymiary: 46,15 x 38 mm
