MyoWare 2.0 LED Shield - nakładka z wyświetlaczem segmentowym LED - SparkFun DEV-18387

Indeks: SPF-21288
Nakładka MyoWare 2.0 LED wyposażona została w wyświetlacz 10-segmenowy (2 x 5) w kolorze niebieskim. Wyświetlacz w połączeniu z czujnikiem mięśni EMG MyoWare 2.0 może wskazywać poziom ich napięcia, im wyższe napięcie mięśnia, tym wyżej podniosą się diody LED na wyświetlaczu. Nakładka wyposażona została w złącza zatrzaskowe, dzięki którym w prosty sposób można połączyć ją z czujnikiem mięśni. Nakładka wyposażona została również w niewielki akumulator Li-Pol oraz przełącznik zasilania, dzięki czemu może pracować jako samodzielne urządzenie.
MyoWare 2.0 LED Shield - nakładka z wyświetlaczem segmentowym LED - SparkFun DEV-18387
189,00 zł
153,66 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: SparkFun
Kompatybilny z: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: MyoWare 2.0 LED Shield - nakładka z wyświetlaczem segmentowym LED - SparkFun DEV-18387

Nakładka MyoWare 2.0 LED wyposażona została w wyświetlacz 10-segmenowy (2 x 5) w kolorze niebieskim. Wyświetlacz w połączeniu z czujnikiem mięśni EMG MyoWare 2.0 może wskazywać poziom ich napięcia, im wyższe napięcie mięśnia, tym wyżej podniosą się diody LED na wyświetlaczu. Nakładka wyposażona została w złącza zatrzaskowe, dzięki którym w prosty sposób można połączyć ją z czujnikiem mięśni. Nakładka wyposażona została również w niewielki akumulator Li-Pol o pojemności 40 mAh oraz przełącznik zasilania, dzięki czemu może pracować jako samodzielne urządzenie. Akumulator może być ładowany za pomocą złącza USB typu C znajdującego się na płytce, prądem o wartości 40 mA. Na płytce można znaleźć również diody statusowe LED informujące o ładowaniu akumulatora (CHG, FULL oraz zasilanie - VIN).

Uwaga!
MyoWare 2.0 i Cable Shield nie są przeznaczone do diagnozowania chorób i innych stanów, leczenia, łagodzenia lub zapobiegania chorobom u ludzi lub innych zwierząt.

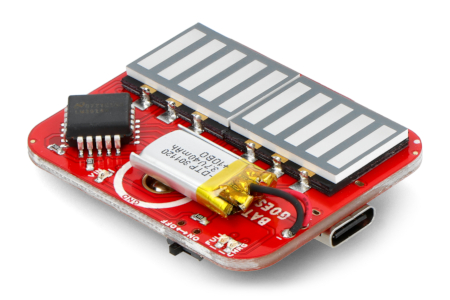

Wyświetlacz LED MiyoWare 2.0Wyświetlacz LED MyoWare 2.0.

Ekosystem MyoWare 2.0

Ekosystem MyoWare 2.0 stworzony przez Advancer Technologies to nakładki oraz czujniki wyposażone w złącza zatrzaskowe, za pomocą którym można w prosty sposób je łączyć ze sobą oraz Arduino, tworząc uniwersalne narzędzie do badania aktywności mięśni - elektromiografii (EMG). Innowacyjny system złącz zatrzaskowych umożliwia łatwe łączenie modułów, a analogowe złącze TRS Jack 3,5 mm służy do połączenia z  mikrokontrolerem, za pomocą którego dokonywany jest pomiar surowej, filtrowanej i rektyfikowanej aktywności elektrycznej docelowego mięśnia. Eliminuje to konieczność lutowania połączeń między płytkami.

Producent przygotował szczegółowy przewodnik użytkownika dla ekosystemu MyoWare 2.0.

Specyfikacja nakładki z wyświetlaczem LED

  • Napięcie wejściowe: 5 V przez USB typu C
  • Napięcie wyjściowe:
    • nominalne: 3,7 V
    • w pełni naładowany: 4,2 V
  • Przełącznik zasilania
  • Wbudowany akumulator Li-Pol:
    • pojemność: 40 mAh
    • napięcie nominalne: 3,7 V
    • maksymalny prąd ładowania: 1C (40 mA)
  • Układ ładowarki Li-Pol: MCP73831
  • Złącza MyoWare: 3x złącze zatrzaskowe
  • Diody LED:
    • VIN
    • FULL
    • CHG
    • 2x 5-segmentowy wyświetlacz
  • Wymiary: 46,15 x 38 mm

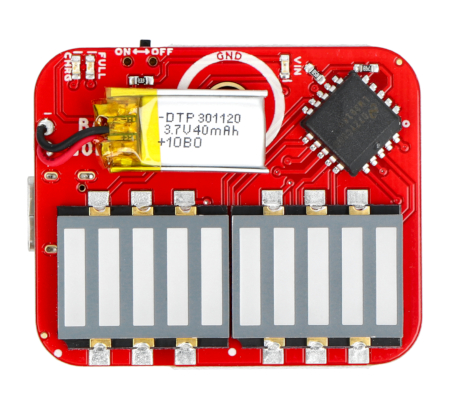

MyoWare 2.0 LED ShieldMyoWare 2.0 LED Shield.

Szerokość opakowania 5 cm
Wysokość opakowania 8.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.015 kg
