Opis produktu: MyoWare 2.0 Link Shield - adapter czujników mięśni MyoWare 2.0 do Arduino - SparkFun DEV-18425
Moduł pozwalający podłączyć czujniki mięśni EMG MyoWare 2.0 do płytki z mikrokontrolerem Arduino. Płytka wyposażona została wyposażona w złącze jack TRS 3,5 mm, dzięki czemu można wykorzystać przewód TRS - TRS (minijack) do łączenia płytek. Na płytce adaptera MyoWare 2.0 znajdują się trzy okrągłe złącza, za pomocą których łączy się płytki MyoWare 2.0 w tak zwaną kanapkę. Płytka wyposażona została również w dwa przełączniki suwakowe. Jeden z nich przeznaczony jest do przełączania zasilania, natomiast drugi służy do wyboru trybów: sygnał surowy EMG (RAW), wyprostowany (RECT) lub obwiedni (ENV). Dwie diody statusowe LED informują o zasilaniu oraz sygnale. Do prawidłowego działania wymagane jest użycie nakładki MyoWare 2.0 do Arduino wyposażonej w złącza TRS (minijack) oraz moduł z wyprowadzeniami zgodnymi z Arduino Uno R3.
Uwaga!
MyoWare 2.0 i Cable Shield nie są przeznaczone do diagnozowania chorób i innych stanów, leczenia, łagodzenia lub zapobiegania chorobom u ludzi lub innych zwierząt.

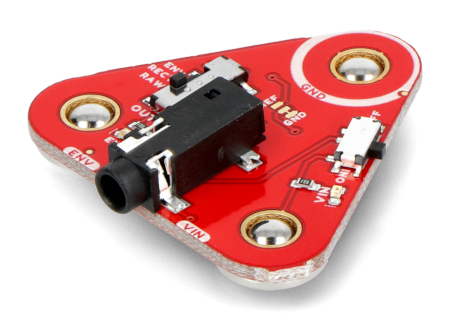

Adapter czujników MyoWare 2.0.Ekosystem MyoWare 2.0
Ekosystem MyoWare 2.0 składa się z nakładek, które można w prosty sposób łączyć z czujnikami mięśni oraz Arduino tworząc uniwersalny czujnik elektromiografii (EMG). Innowacyjny system złączy umożliwia łatwe zatrzaskiwanie modułów, a analogowe złącze TRS Jack 3,5 mm służy do połączenia z mikrokontrolerem, za pomocą którego dokonywany jest pomiar surowej, filtrowanej i rektyfikowanej aktywności elektrycznej docelowego mięśnia. Eliminuje to konieczność lutowania połączeń między płytkami.
Producent przygotował szczegółowy przewodnik użytkownika dla ekosystemu MyoWare 2.0.
Specyfikacja adaptera czujników mięśni MyoWare 2.0
- Złącze: TRS Jack 3,5 mm
- Przełącznik:
- zasilania ON / OFF
- wybór wyjścia RAW / RECT / ENV
- Wskaźnik LED:
- VIN
- ENV
- Złącze czujnika mięśni MyoWare 2.0
- 3x żeńskie złącza zatrzaskowe (wyjście zasilania i EMG Envelope)
- Zworka GND
- Wymiary: 37,57 x 35,90 mm
Zawartość zestawu
- 1x MyoWare 2.0 Link Shield - adapter czujników mięśni MyoWare 2.0 do arduino - SparkFun DEV-18425

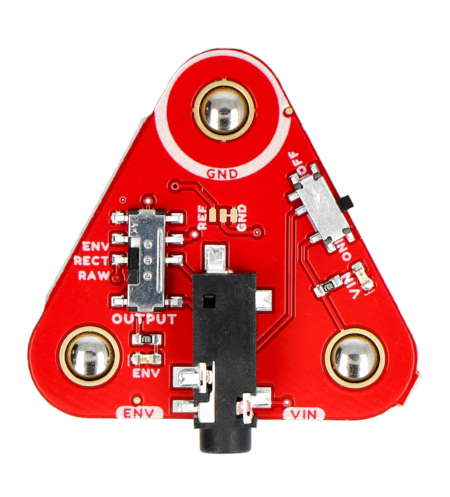

MyoWare 2.0 Link Shield wyposażony w złącze TRS Jack 3,5 mm.
