Opis produktu: Radarowy czujnik bicia serca MR60BHA1 mmWave 60GHz - Seeedstudio 101990886
Moduł Seeedstudio oparty na radarowym czujniku bicia serca oraz oddechu - MR60BHA1 60 GHz. Czujnik tętna i ilości oddechów działa w oparciu o teorię wykrywania fali ciągłej z modulacją częstotliwości (FMCW), zapewniając w pełni prywatne i bezpieczne środowisko, działa niezależnie od zakłóceń otoczenia. Dzięki wbudowanemu algorytmowi i wbudowanej antenie, urządzenie zapewnia jednoczesną emisję sygnału z dużą dokładnością. Radar działa głównie w oparciu o rytm oddechowy serca, który wywołuje falujące ruchy na powierzchni dużych mięśni, klatce piersiowej oraz plecach, dzięki czemu czujnik mmWave o częstotliwości 60 GHz jest w stanie rozpoznać ich częstotliwość, dokonując tym samym pomiaru tętna i ilości oddechów. Moduł dokonuje pomiaru ilości oddechów z dokładnością 90% oraz bicia serca z dokładnością 85%. Pomiar może być niezależny od temperatury, wilgotności, hałasu, przepływu powietrza, kurzu, światła i innych czynników środowiskowych. Wykryty obszar jest trójwymiarowym sektorem o szerokości 80° w poziomie i 80° w pionie, a zmierzona odległość wynosi od 0,4 m do 2 m. Pracuje z napięciem 5 V, do komunikacji wykorzystuje interfejs szeregowy UART.

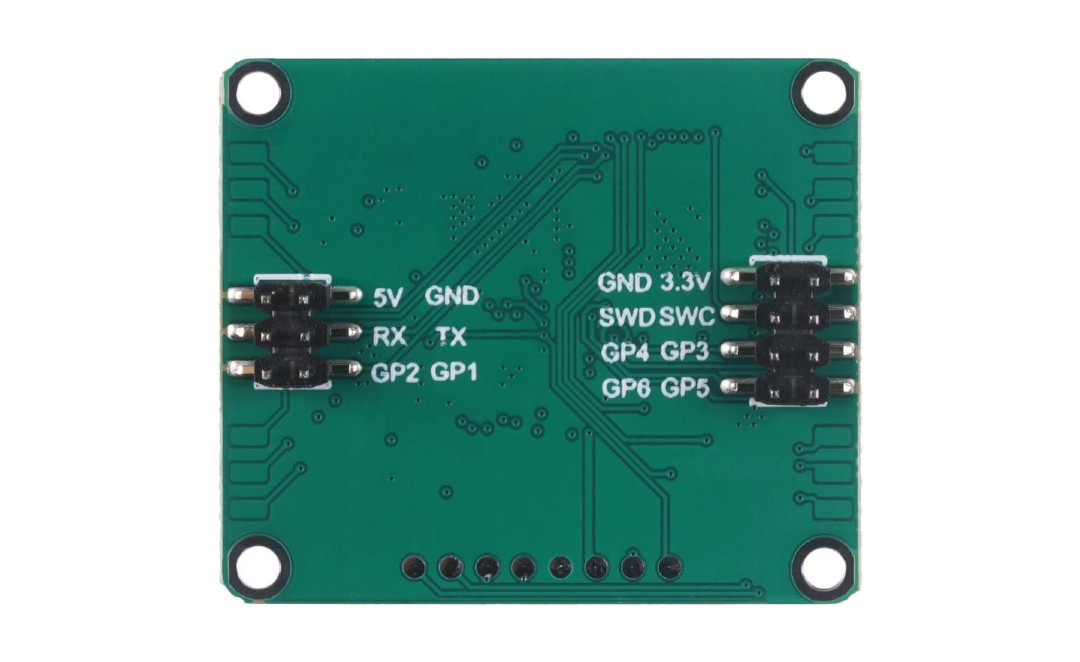

Wyprowadzenia modułu.Wyprowadzenia modułu czujnika radarowego
Moduł oparty został na czujniku MR60BHA, który pracuje z częstotliwością 60 GHz i komunikuje się poprzez interfejs szeregowy UART. Zasilany jest napięciem 5 V i cechuje się niskim poborem energii. Na płytce można znaleźć takie wyprowadzenia jak:
- 5V - napięcie zasilania
- GND - masa układu
- RX - odbiór danych UART
- TX - nadawanie danych UART
- GP1/2/3/4 - piny rozszerzeń
- 3,3V - napięcie wyjściowe 3,3 V
- GND - masa układu
- SL - pin zarezerwowany
- SD - pin zarezerwowany
Specyfikacja czujnika radarowego
- Układ: MR60BHA
- Interfejs: UART
- Napięcie zasilania: od 4,6 V do 6 V (zalecane 5 V)
- Pobór prądu: 150 mA
- Odległość wykrywania (klatka piersiowa): od 0,4 m do 2 m
- Dokładność pomiaru oddechu: 90%
- Dokładność pomiaru bicia serca: 85%
- Czas odświeżania: od 1 s do 30 s
- Czas przygotowania obserwacji: 20 s
- Częstotliwość robocza: od 58 GHz do 63,5 GHz
- Moc przekazywania: 6 dBm
- Wzmocnienie anteny (GANT): 4 dBi
- Wiązka pozioma (-3 dB): od -40° do 40°
- Wiązka pionowa (-3 dB): od -40° do 40°
- Temperatura pracy: od -20°C do 60°C
- Temperatura przechowywania: od -40°C do 80°C
- Wymiary: 35 x 30 mm

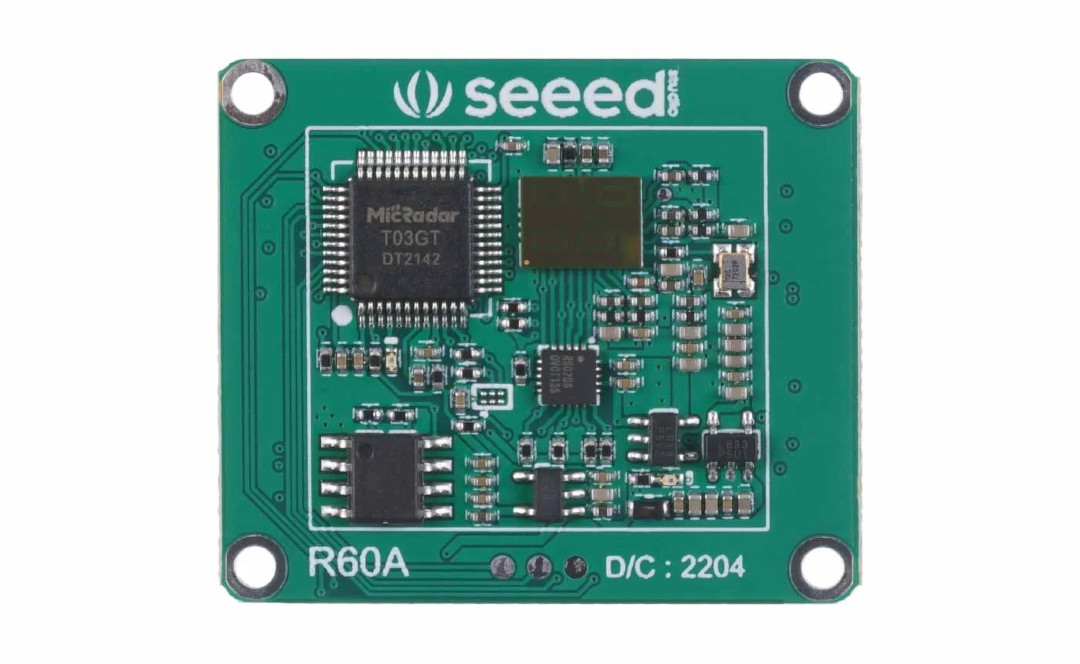

Moduł radarowego czujnika tętna i oddechu - MR60BHA.
