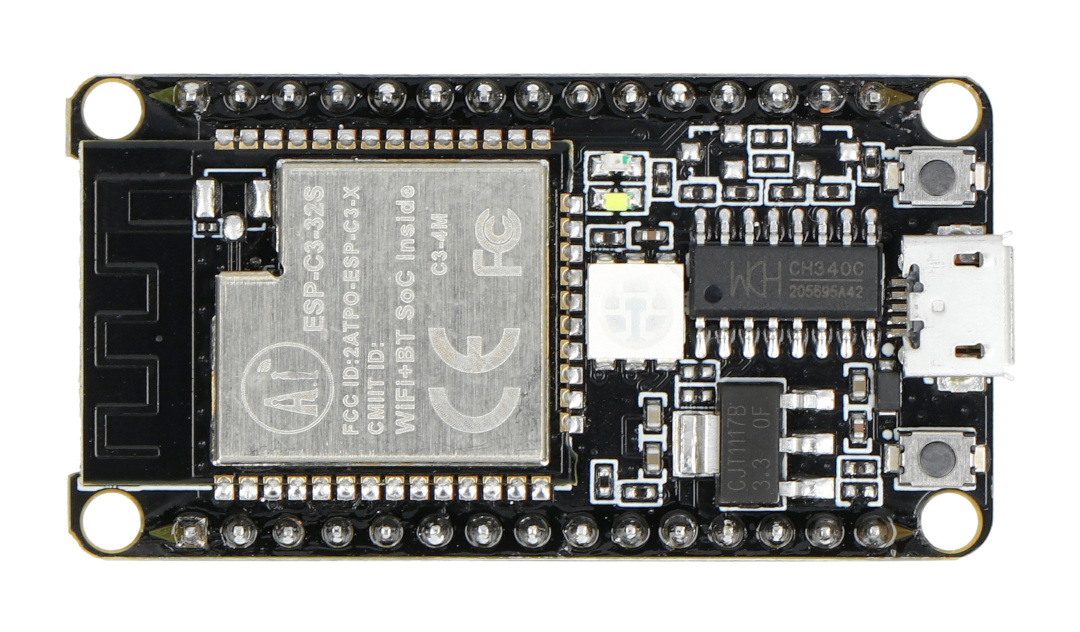

Opis produktu: ESP-C3-32S-Kit - WiFi + Bluetooth - płytka rozwojowa z modułem ESP-C3-32S
Płytka rozwojowa ESP-C3-32S-Kit jest oparta o moduł ESP-C3-32S. Posiada wyprowadzenia w postaci goldpinów, raster 2,54 mm. Płytka obsługuje protokół WiFi IEEE802.11b/g/n i BLE 5.0. Została wyposażona w 32-bitowy jednordzeniowy procesor RISC-V o taktowaniu do 160 MHz. Układ posiada 400 kB SRAM, 384 kB ROM, 8 kB RTC SRAM, wbudowaną pamięć Flash 4 MB, obsługuje również zewnętrzną pamięć Flash.

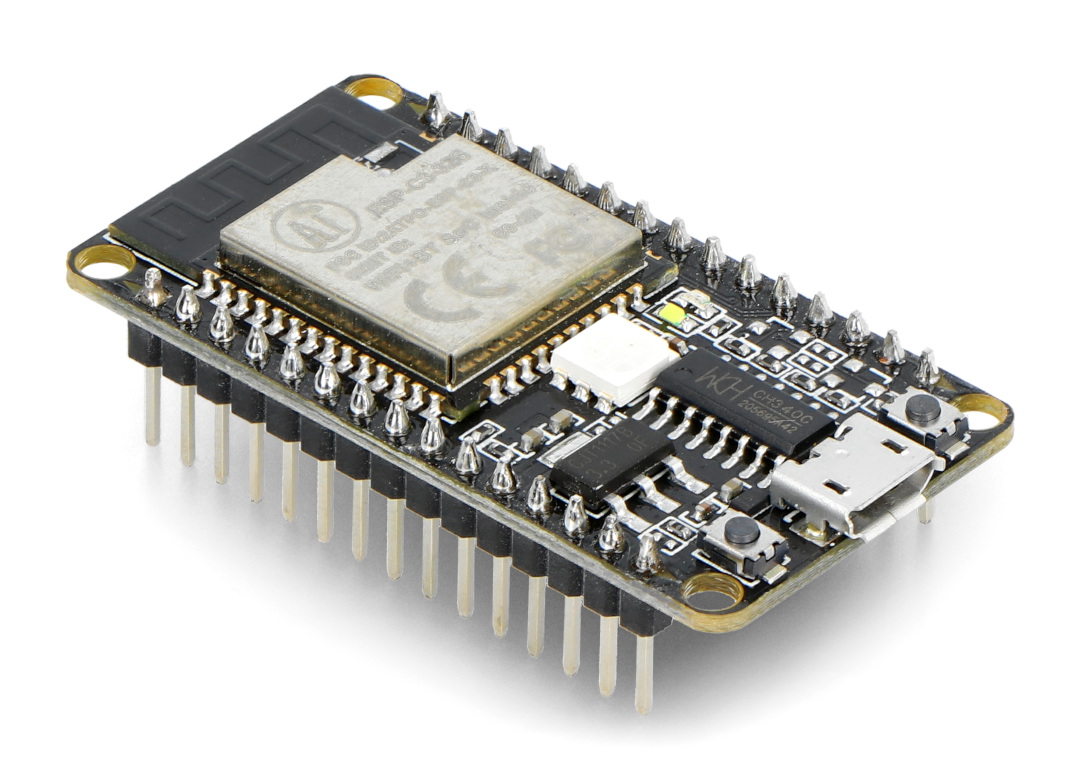

ESP-C3-32S-Kit - WiFi + Bluetooth.
Główne cechy płytki ESP32-C3
- Funkcje precyzyjnego bramkowania zegara
- Dynamiczna regulacja częstotliwości zegara napięciowego
- Regulacja mocy wyjściowej RF, może osiągnąć najlepszą równowagę między odległością i prędkością komunikacji oraz zużyciem energii
- Obsługuje technologię Bluetooth 5, Bluetoothmesh z szybkością 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps, nie obsługuje klasycznego Bluetooth
- Wbudowane interfejsy: UART, GPIO, ADC, PWM, I2C, I2S, czujnik temperatury, licznik impulsów
- Zintegrowany moduł WiFi MAC/BB/RF/PA/LNA/Bluetooth
- Szybkość portu szeregowego do 5 Mb/s
- Obsługa trybu STA/AP/STA+AP
- Obsługa Smart Config (APP) / AirKiss (WeChat) Android i iOS, konfiguracja sieci jednym kliknięciem
- Obsługa lokalnej aktualizacji portu szeregowego i zdalnej aktualizacji oprogramowania układowego (FOTA)
Wyprowadzenia modułu ESP-C3-32S-Kit
| LP | Nazwa | Opis |
|---|---|---|
| 1. | ADC | ADC_CHECK(ADC1_CH0) |
| 2. | IO1 | IO1 / ADC1_CH1 / XTAL_32K_N |
| 3. | IO2 | IO2 / ADC1_CH2 / FSPIQ |
| 4. | IO3 | IO03 / ADC1_CH3 |
| 5. | IO4 | IO04 / ADC1_CH4 / FSPIHD / MTMS |
| 6. | IO5 | IO05 / ADC2_CH0 / FSPIWP / MTDI |
| 7. | IO6 | IO6 / FSPICLK / MTCK |
| 8. | IO7 | IO7 / FSPID / MTDO |
| 9. | IO8 | IO8 |
| 10. | GND | GND |
| 11. | 3V3 | Napięcie wyjściowe 3,3 V |
| 12. | EN |
|
| 13. | IO0 | IO0 / ADC1_CH0 / XTAL_32K_N |
| 14. | GND | GND |
| 15. | 5V | Zasilanie wejściowe 5 V |
| 16. | 3V3 | Napięcie wyjściowe 3,3 V |
| 17. | GND | GND |
| 18. | U0RX | RX0 / IO20 |
| 19. | U0TX | TX0 / IO21 |
| 20. | SPICS0 | SPICS0 / IO14 |
| 21. | SPICLK | SPICLK / IO15 |
| 22. | SPIQ | SPIQ / IO17 |
| 23. | SPID | SPID / IO16 |
| 24. | GND | GND |
| 25. | 3V3 | Napięcie wyjściowe 3,3 V |
| 26. | IO10 | IO10 / FSPICSO |
| 27. | IO9 | IO9 |
| 28. | SPIHD | SPIHD / IO12 |
| 29. | IO18 | IO18 |
| 30. | IO19 | IO19 |
Specyfikacja płytki ESP-C3-32S-Kit
- Układ ESP-C3-32S
- Napięcie zasilania: 5 V
- Pobór prądu: 500 mA
- Standard WiFi: IEEE802.11b/g/n
- Częstotliwość: od 2400 do 2483,5 MHz
- Taktowanie: do 160 MHz
- Pamięć Flash: 4 MB
- Pamięć SRAM: 400 kB
- Pamięć ROM: 384 kB
- Interfejsy: UART, GPIO, ADC, PWM, I2C, I2S
- Standard Bluetooth: Bluetooth v5 / Bluetoothmesh
- Zabezpieczenia WiFi: WEP/WPA-PSK/WPA2-PSK
- Antena: PCB / port IPEX
- Temperatura pracy: od -40°C do 85°C
- Złącza goldpin, raster 2,54 mm: ułatwiające wpięcie w płytkę stykową
- Wymiary modułu: 25,5 x 18 x 3,1 mm

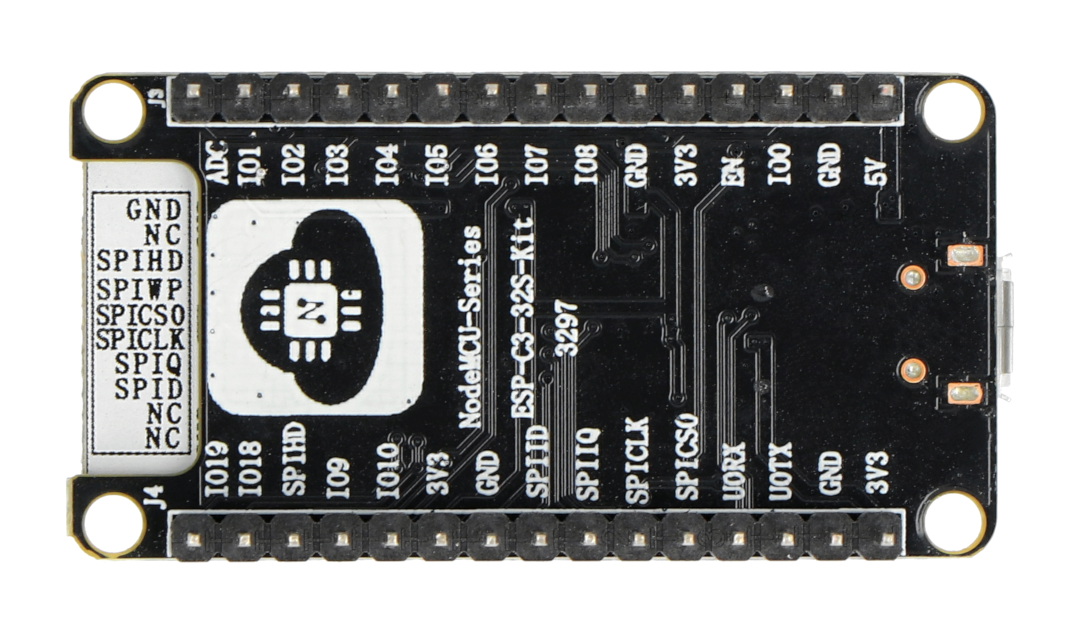

Wyprowadzenia płytki ESP-C3-32S-Kit.
