Opis produktu: Moduł IoT CAT-M SIM7080G z kamerą termowizyjną MLX90640 - M5Stack K119
Moduł IoT od M5Stack wykonany został z myślą o zastosowaniach przemysłowych. Łączy ze sobą układ komunikacji GSM CAT-M / NB-IoT - SIM7080G, M5Stack Core Basic (ESP32) z WiFi oraz kamerę termowizyjną MLX90640 z diodami IR ułożonymi w matrycy 32 x 24. Wyposażony został w liczne interfejsy komunikacyjne: GPIO, UART, I2C, RS485 oraz port zasilania akumulatorowego. W zestawie znajduje się również M5Stack Core Basic z niewielkim ekranem i przyciskami, złącza śrubowe, zasilacz, płytka montażowa na szynę DIN, antena oraz śrubki montażowe wraz z kluczem.

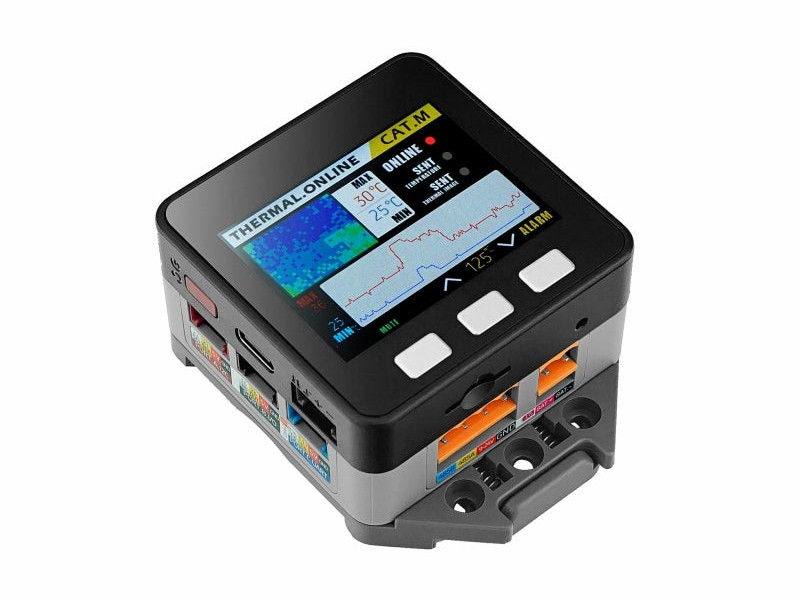

Moduł M5Stack IoT z kamerą termowizyjną i M5Stack Core Basic.

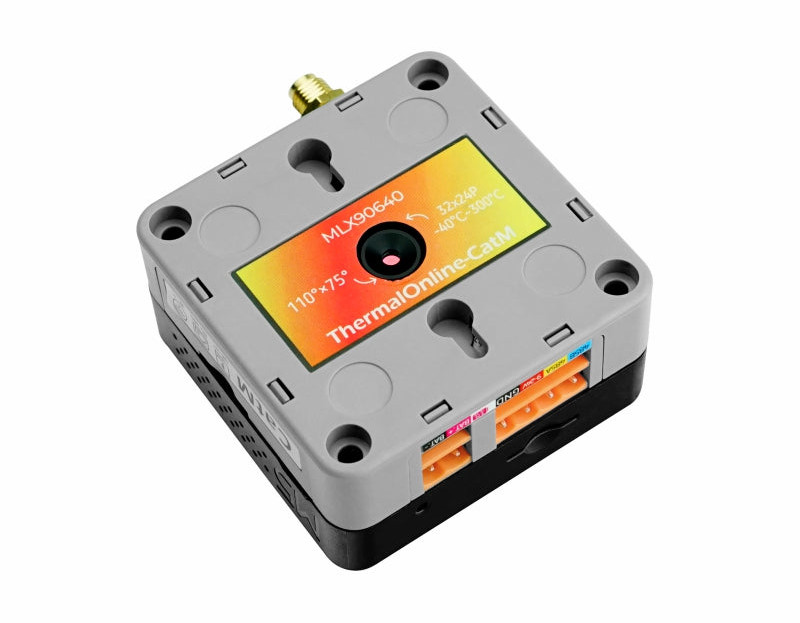

M5Stack z kamerą termowizyjną.Główne cechy modułu IoT
- Wyposażony w nakładkę z kamerą termowizyjną MLX90640:
- matryca 32 x 24 diody IR
- zakres pomiarowy od -40°C do 300°
- adres portu I2C 0x33
- Moduł komunikacji GSM: SIM7080G
- Obsługuje globalny zasięg CAT-M oraz NB-IoT
- Interfejs UART / komendy AT
- Slot kart microSIM
- Zewnętrzna antena SMA
- Certyfikaty:
- Softbank/Telec/RoHS/REACH/JATE/Docomo/KDDI/RCM/CE(RED)/GCF
- Deutsche Telekom/FCC/PTCRB/AT&T/Verizon/T-Mobile/US Cellular/IC
- Interfejsy mikrokontrolera ESP32:
- I2C
- Slot kart microSD
- Interfejsy modułu IoT:
- 1 x PWR485 (RS485 + wejście 12 V DC)
- 1 x złącze zasilania DC
- 1 x I2C
- 1 x GPIO
- 1 x UART
- 1 x port zasilania bateryjnego
Zawartość zestawu
- 1 x M5Stack Core Basic
- 1 x moduł IoT CAT-M
- 1 x antena SMA
- 1 x zasilacz 12 V DC
- 1 x terminal VH-3.96-2P (złącze śrubowe 2-pin)
- 1 x terminal VH-3.96-4P (złącze śrubowe 4-pin)
- 1 x płytka do montażu na szynie DIN
- 2 x śrubki M3 x 28
- 1 x klucz imbusowy M3

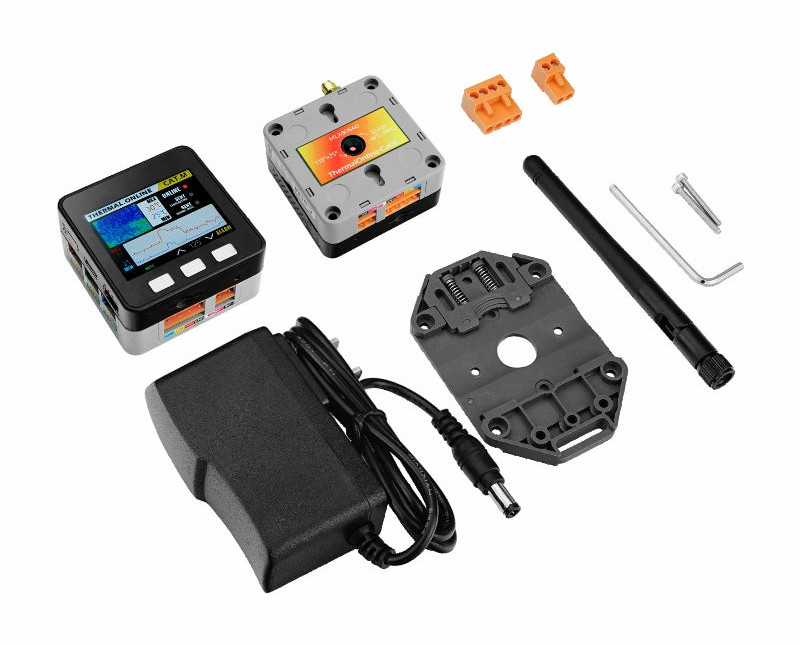

Zawartość zestawu.

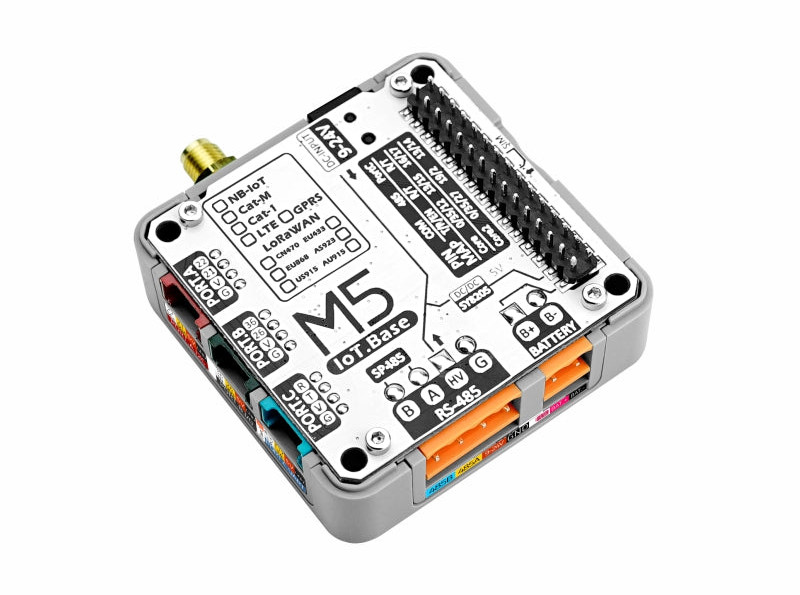

Moduł IoT CAT-M SIM7080G z kamerą termowizyjną MLX90640.
Specyfikacja modułu M5Stack IoT i kamery termowizyjnej
- Czujnik temperatury: MLX90640
- matryca 32 x 24 diody IR
- zakres pomiarowy od -40°C do 300°
- adres portu I2C 0x33
- Moduł komunikacyjny: SIM7080G, interfejs UART 115200 8N1
- Obsługa pasm CAT-M: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B18 / B19 / B20 / B25 / B26 / B27 / B28 / B66 / B85
- Obsługa pasm CAT-NB: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B71 / B85
- Prędkość pobierania i wysyłania CAT-M: wysyłanie do 1119 kb/s, pobieranie do 589 kb/s
- Prędkość pobierania i wysyłania NB-IoT: wysyłanie do 150 kb/s, pobieranie do 136 kb/s
- Klasa mocy RF: klasa 5 (21 dbm)
- Slot kart SIM: microSIM
- Obsługiwane protokoły: TCP / UDP / HTTP / HTTPS / TLS / DTLS / PING / LWM2M / COAP / MQTT i inne protokoły komunikacyjne
- Prąd pracy: 54 mA (napięcie 12 V i gdy moduł jest połączony z siecią)
- Interfejsy:
- I2C / GPIO / UART (złącze HY2.0-4P)
- RS485 (złącze VH-3.96-4P)
- interfejs DC (DC-IN-TH_DC-0440-2.5A-2.0)
- Wymiary: 80 x 54 x 33 mm
- Masa: 75,7 g
