Opis produktu: W5100S EVB Pico - płytka z mikrokontrolerem RP2040 - Pimoroni W5100S-EVB-Pico
Płytka rozwojowa oparta na na mikrokontrolerze Raspberry RP2040 z wbudowanym kontrolerem TCP/IP W5100S. Obsługuje przewodowe protokoły internetowe: TCP, UDP, WOL over UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE. Moduł wyposażono w złącze Ethernet. Umieszczony na płytce port microUSB jest wykorzystywany do zasilania i przesyłania danych.

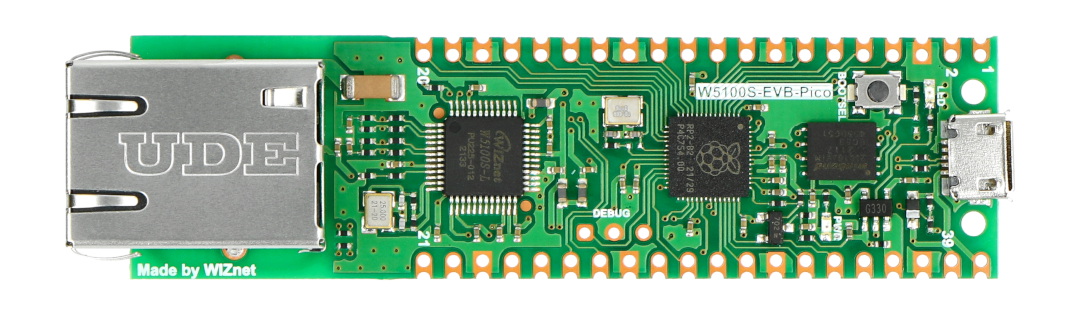

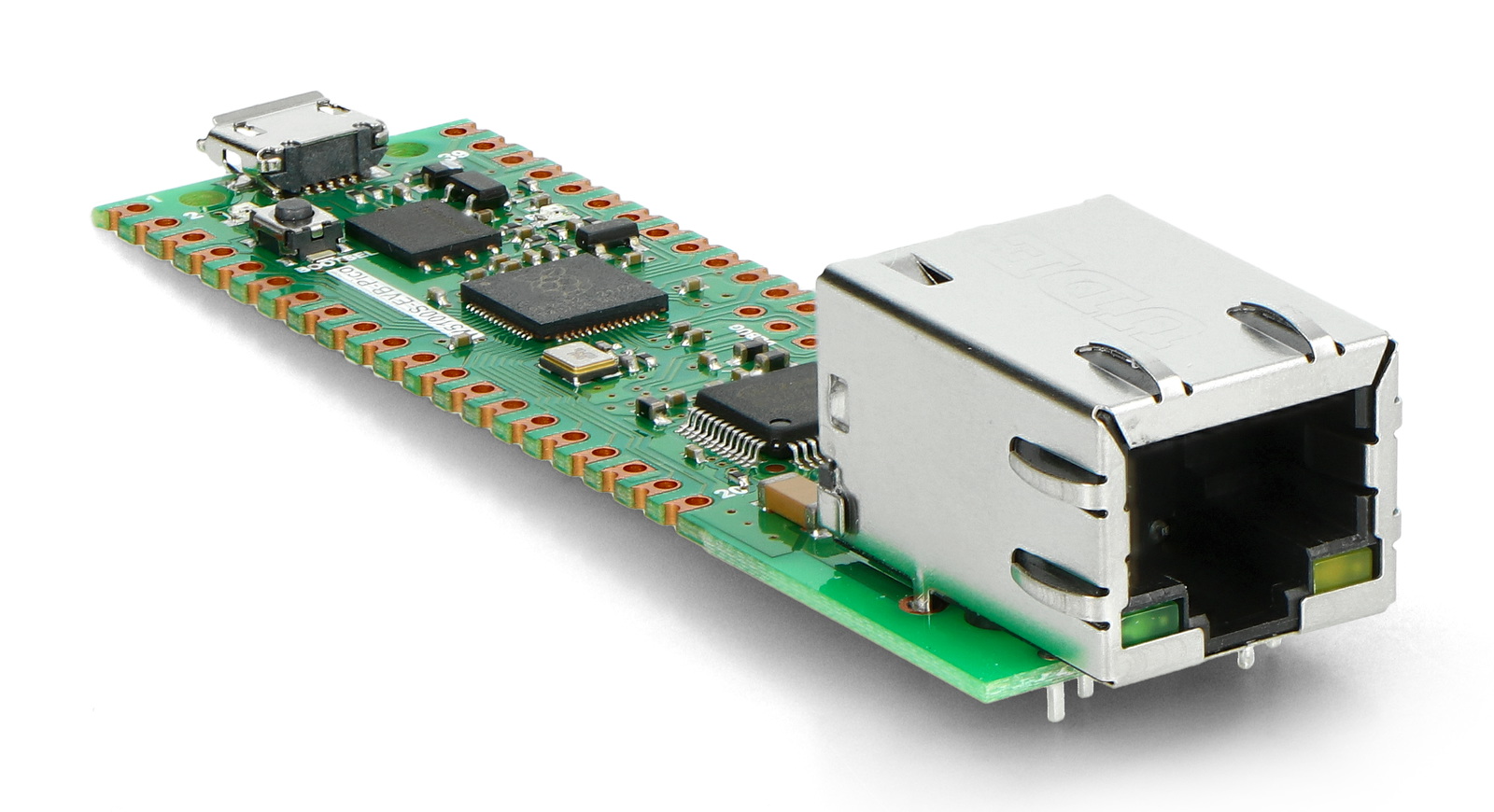

W5100S EVB Pico - płytka z mikrokontrolerem RP2040.
Płytka rozwojowa oparta na na mikrokontrolerze Raspberry RP2040.
RP2040 - główne cechy
- Rdzeń: ARM Cortex-M0+ Dual-Core 133 MHz
- Pamięć SRAM: 264 kB
- Pamięć Flash: 2 MB
- Interfejsy: 2x UART, 2x I2C, 2x SPI, do 16 kanałów PWM
- Zewnętrzna pamięć Flash Quad-SPI z eXecute In Place (XIP)
- 12-bitowy konwerter analogowo-cyfrowy 500ksps (ADC)
- Napięcie zasilania: 5 V (USB)
- Napięcie pracy części logicznej: 3,3 V
- Złącze zasilające / przesyłu danych: microUSB
Kontroler W5100S
- Obsługa przewodowych protokołów internetowych: TCP, UDP, WOL over UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE
- Możliwość obsługi 4 niezależnych gniazd sprzętowych jednocześnie
- Wewnętrzna pamięć 16 kB dla buforów TX/RX
- Komunikacja z wykorzystaniem interfejsu SPI
Wyprowadzenia modułu
W5100S EVB Pico wykorzystuje GPIO mikrokontroera RP2040. Ma on taki sam układ pinów jak płytka Raspberry Pi Pico. Jednakże GPIO16, GPIO17, GPIO18, GPIO19, GPIO20, GPIO21 są podłączone i zarezerwowane dla W5100S. Piny te umożliwiają komunikację poprzez interfejs SPI z W5100S w trakcie korzystania ze złącza Ethernet. Jeśli użytkownik korzysta z gniazda Ethernet, te piny nie mogą być używane do innych celów.
Szczegółowy opis wyprowadzeń znajduje się na stronie internetowej producenta modułu.
Układ wyprowadzeń modułu.

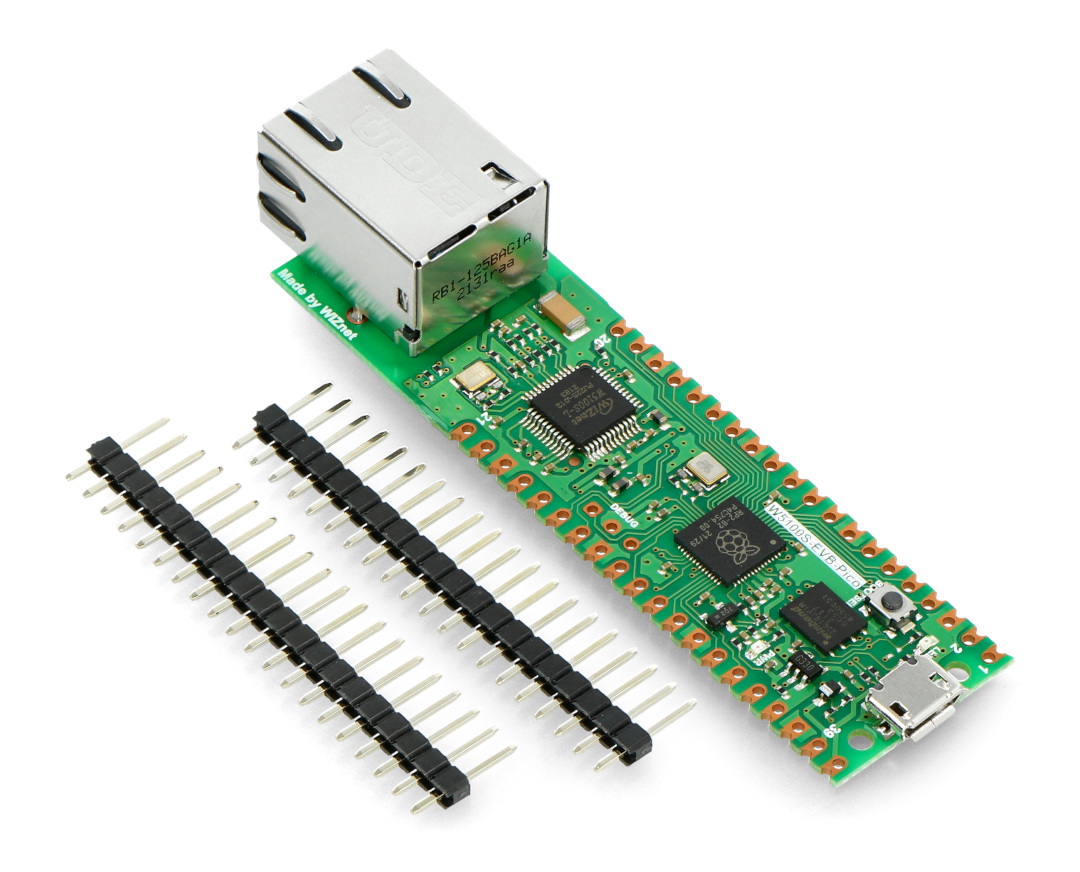

W zestawie znajdują się listwy goldpin do samodzielnego wlutowania.
Specyfikacja W5100S EVB Pico - płytki z mikrokontrolerem RP2040
- Napięcie zasilania: 5 V (USB)
- Napięcie pracy części logicznej: 3,3 V
- 26 pinów GPIO (w tym 6 zarezerwowanych dla gniazda Ethernet)
- Gniazdo microUSB B do zasilania i przesyłu danych (oraz do przeprogramowania pamięci Flash)
- 3-pinowy port szeregowego debugowania przewodowego ARM (SWD)
- Wbudowany 10 / 100 Ethernet PHY
- Obsługuje automatyczne negocjacje:
- Full / Half Duplex
- 10 / 100 Based
- Wbudowany RJ45 (RB1-125BAG1A)
- Wbudowany LDO (LM8805SF5-33V)
W5100S EVB Pico - płytka z mikrokontrolerem RP2040 - Pimoroni W5100S-EVB-Pico
W5100S EVB Pico to płytka rozwojowa stworzona przez markę Pimoroni. Urządzenie jest wyposażone w mikrokontroler RP2040 z wbudowanym kontrolerem TCP/IP W5100S i posiada złącze Ethernet, a także obsługuje szereg protokołów, w tym TCP, UDP, WOL over UDP, ICMP, IGMP v1/v2, IPv4, ARP czy PPPoE.
Szczegółowe informacje dotyczące produktu znajdziesz na stronie internetowej producenta, do której link znajduje się w sekcji pod opisem. Dostępne są tam również odnośniki do repozytorium w serwisie GitHub, przykładowych programów C/C++ i Circuit Python czy not katalogowych modułów W5100S i RP2040.
Wielofunkcyjna płytka z mikrokontrolerem RP2040
Płytka z mikrokontrolerem RP2040 W5100S EVB Pico od Pimoroni świetnie sprawdzi się w zastosowaniach z zakresu architektury sieci oraz automatyki budynkowej. Można ją wykorzystać również do nauki elektroniki. Urządzenie posiada wbudowane złącze USB, które służy zarówno do komunikacji, jak i zasilania płytki.
W naszej ofercie znajdziesz również inne modele płytek z mikrokontrolerem RP2040, między innymi Raspberry Pi Pico, Adafruit KB2040 Kee Boar Driver, SparkFun Micro Mod, Adafruit MacroPad czy SparkFun Pro Micro.
