Opis produktu: Wyświetlacz LCD graficzny 84 x 48 px - Nokia 5110 - SparkFun

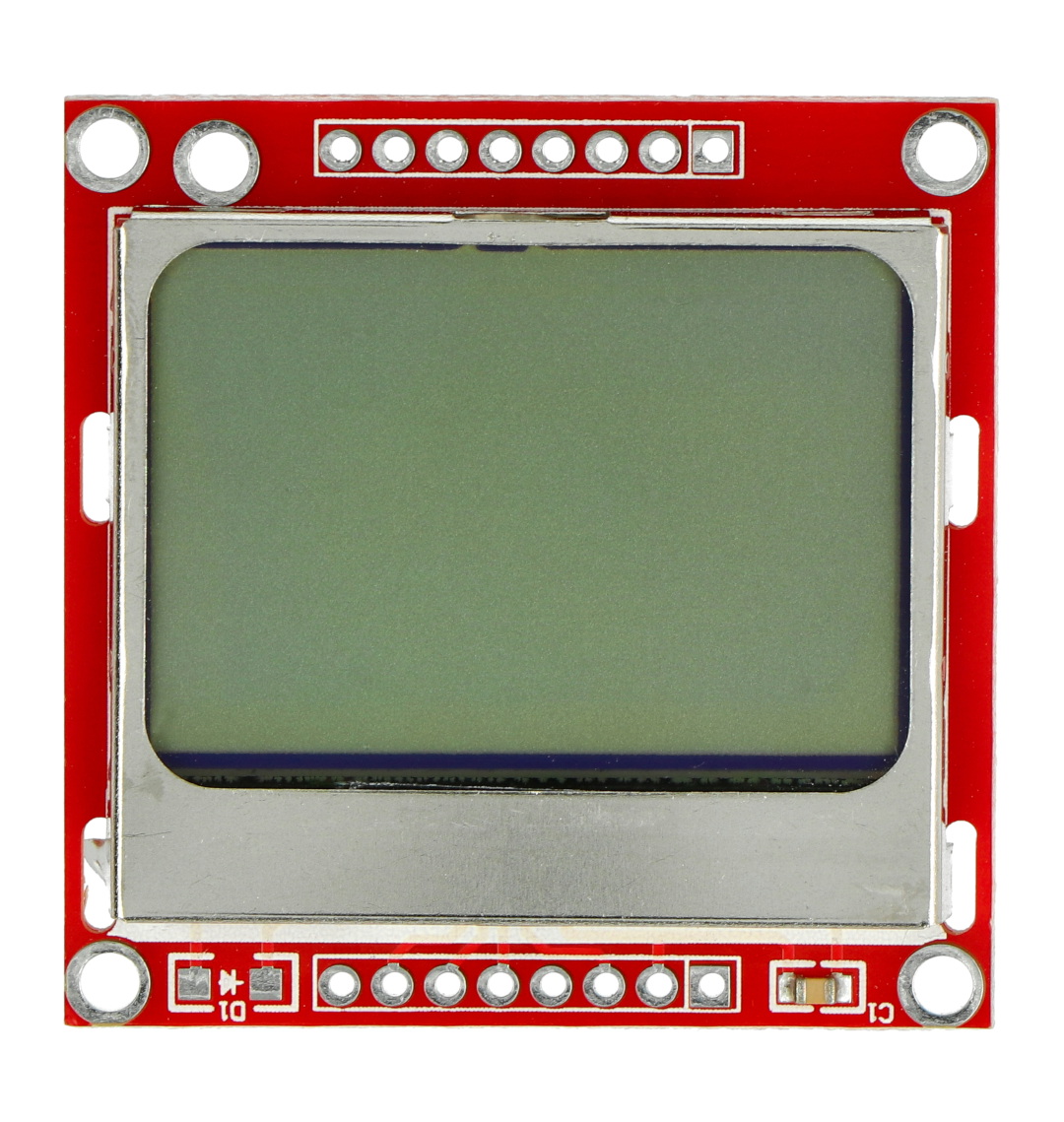

Popularny wyświetlacz graficzny wykorzystywany w telefonach Nokia 5110 o rozmiarze: 48 wierszy i 84 kolumn. Wykorzystuje sterownik PCD8544 (Nokia 3310), który realizuje wszystkie funkcje niezbędne do poprawnej pracy wyświetlacza. Komunikacja odbywa się poprzez interfejs szeregowy SPI. Wymiary modułu to 45 x 45 mm. Otwory są dopasowane do standardowych złącz goldpin - raster 2,54 mm, które umożliwiają podłączenie wyświetlacza poprzez przewody lub wpięcie w płytkę stykową. Złącza do samodzielnego lutowania można nabyć osobno.
|
Producent przygotował instrukcję obsługi oraz bibliotekę i przykładowy program dla użytkowników modułu Arduino. |
Wyświetlacz LCD graficzny 84x48px - Nokia 5110 - SparkFun.
Specyfikacja Wyświetlacza LCD graficznego 84 x 48 px - Nokia 5110 - SparkFun
- Napięcie zasilania: 3,3 V
- Interfejs: SPI
- Rozdzielczość: 48 x 84 px
- Wymiary wyświetlacza: 36 x 26 mm
- Wymiary płytki: 45 x 44 mm
- Masa: 13 g
“Cegła” wiecznie żywa!
Kiedy spojrzymy na historię rozwoju telefonów komórkowych między latami 90. ubiegłego wieku, a latami 20. obecnego wieku, trudno nie zauważyć licznych różnic na tle budowy zewnętrznej oraz wewnętrznej. Okazuje się, że w czasie kiedy smartfony zbliżają się osiągami do gamingowych PC-tów, elektronika w stylu retro przeżywa swoją drugą młodość. Moduł oryginalnego wyświetlacza do popularnego w latach 90. XX wieku telefonu Nokia 5110 z pewnością zainteresuje każdego entuzjastę elektroniki w ujęciu klasycznym.
|
Wyświetlacze mogą zawierać drobne rysy i niedoskonałości. Jest to związane z tym, że urządzenia pochodzą z końcówki serii produkcji telefonów. |
Budowa wyświetlacza do Nokii 5110
Wyświetlacz monochromatyczny LCD dedykowany do telefonu Nokia 5110 ma rozdzielczość 84 px x 48 px i jest sterowany przez specjalizowany układ scalony PCD8544. Podświetlenie wyświetlacza stanowią cztery diody LED SMD. Komunikacja wyświetlacza z mikrokontrolerem jest realizowana za pomocą interfejsu szeregowego SPI. Matryca wyświetlacza pobiera prąd o natężeniu ok. 6-7 mA, zaś diody podświetlenia przy zasilaniu napięciem 3,3 V bez rezystora ograniczającego (przy maksymalnym podświetleniu) pobierają ok. 100 mA prądu. Do współpracy wyświetlacza z mikrokontrolerami zgodnymi z poziomem TTL, konieczne jest podłączenie konwertera poziomów logicznych z 3,3 V na 5,0 V.
