Uwaga! Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii. |
Opis produktu: SparkFun BlackBoard C - ATmega328P - kompatybilny z Arduino Uno - SparkFun SPX-16282
BlackBoard C to moduł wyprodukowany przez firmę SparkFun, który jest w pełni zgodny z Arduino Uno. Został wyposażony w mikrokontroler ATmega328P z bootloaderem Optiboot (UNO), posiada 32 kB pamięci Flash, 14 cyfrowych wejść/wyjść, 6 kanałów PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Na płytce znajdują się także złącza Qwiic oraz złącze USB typu C z układem CH340C. Napięcie zasilania płytki mieści się w zakresie od 7 V do 15 V.
Produkt jest w pełni zgodny z Arduino Uno - więcej informacji o SparkFun BlackBoard C znajdziesz na stronie producenta.

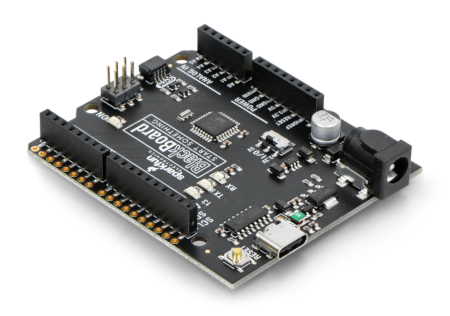

SparkFun BlackBoard C - ATmega328P - kompatybilny z Arduino Uno - SparkFun SPX-16282.

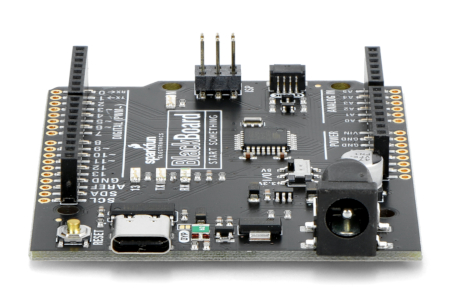

Płytka SparkFun BlackBoard C posiada złącze USB typu C oraz złącze DC.
Specyfikacja techniczna
- Napięcie zasilania: od 7 V do 15 V
- W pełni kompatybilny z Arduino Uno Rev3
- Całość wykonana w technologii SMD
- Mikrokontroler: ATmega328P
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
- Porty I/O: 14
- Pracujące z napięciami 5 V
- Wejścia tolerują napięcie 3,3 V
- Wyjścia PWM: 6
- Ilość wejść analogowych: 6 (kanały przetwornika A/C)
- Szeregowe interfejsy komunikacyjne: UART, SPI
- Zewnętrzne przerwania
- Interfejs USB: złącze USB typu C (przewód USB typu C do nabycia osobno)
- Układ USB: CH340C
- Dodatkowe złącza przyłączeniowe: Qwiic
- Wbudowany regulator napięcia: 3,3 V / 600 mA
Zasilanie modułu BlackBoard C
Moduł można zasilać poprzez przewód USB typu C lub zewnętrzne źródło zasilania, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
Arduino Uno czy BlackBoard C - podobieństwa i różnice
- Podobieństwa
- Zastosowany mikrokontroler Atmega328
- Ilość wyprowadzeń oraz ich rozmieszczenie
- Napięcie pracy - oba moduły pracują z napięciami 5 V oraz posiadają wbudowany regulator napięcia 3,3 V
- Różnice
- Złącze USB - Arduino Uno korzysta z dużego konektora USB B, podczas gdy BlackBoard C posiada złącze USB typu C
- BlackBoard C posiada dodatkowe złącze Qwiic
- Technologia lutowania komponentów - Arduino: THT, BlackBoard C: SMD

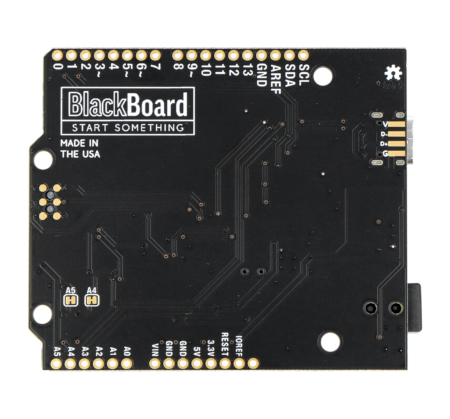

SparkFun BlackBoard C jest płytką w pełni kompatybilną z Arduino Uno.
