GPS Shield - zestaw z odbiornikiem GPS EM-506 dla Arduino

Indeks: SPF-02048

Nakładka umożliwiająca podłączenie odbiornika GPS do Arduino. W zestawie znajdują się: płytka GPS Shield, odbiornik sygnału GPS EM- 506, przewód połączeniowy oraz zestaw złącz dla Arduino.



GPS Shield - zestaw z odbiornikiem GPS EM-506 dla Arduino
229,00 zł
186,18 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: SparkFun
Kompatybilny z: Arduino



Sprawdź nową wersję tego produktu!



Opis produktu: GPS Shield - zestaw z odbiornikiem GPS EM-506 dla Arduino

Nakładka umożliwia bezpośrednie połączenie modułu GPS EM-506 z Arduino. Dzięki odbiornikowi możliwa jest lokalizacja aktualnej pozycji z dokładnością do kilku metrów. Układ podaje także aktualny czas.





Producent udostępnia przewodnik użytkownika, instrukcję obsługi oraz przykładowy program dla Arduino.



Arduino nie jest jedyną platformą współpracująca z modułem GPS. Za pomocą wyprowadzanych pinów sygnału TX i RX interfejsu UART, shield można podłączyć do dowolnego zestawu z mikrokontrolerem lub minikomputera. Złącza te są dostępne na konektorze 10 pin raster 2,54 mm. Do przełączania pomiędzy pinami cyfrowymi Arduino, a interfejsem UART służy przycisk DLINE/UART.



Shield posiada również złącze na baterię owalną 12 mm, co pozwala na podłączenie alternatywnego źródła zasilania. Do załączenia baterii służy przełącznik ON/OFF. Na płytce znajduje się również przycisk wyprowadzonego resetu Arduino.



W zestawie znajdują się:

  • GPS Shield

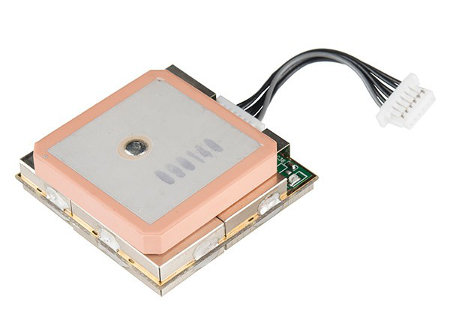

  • Odbiornik GPS EM-506
  • Złącze do połączenia odbiornika z płytką
  • Konektory umożliwiające bezpośrednie wpięcie modułu do Arduino.



Specyfikacja

  • Napięcie zasilania odbiornika : 4,5 do 6,5 V
  • Średni pobór prądu odbiornika: 70 mA
  • Standard wyprowadzeń zgodny z Arduino Shield
  • Możliwość podłączenia modułów GPS, EM-408 i EB85A
  • Miejsce na wlutowanie własnych układów scalonych - płytka prototypowa
  • Złącze dla baterii okrągłej 12 mm
  • Możliwość komunikacji z dowolnym mikrokontrolerem za pomocą interfejsu UART
  • Wbudowane przyciski:
    • DLINE/ UART - wybór interfejsu komunikacyjnego - Arduino lub UART
    • ON/OFF - załączenie baterii okrągłej 12 mm
    • Reset - reset modułu Arduino



Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
