Opis produktu: Nakładka HAT z wyświetlaczem LCD 1,3" 240x240px do Raspberry Pi - SB Components SKU21864
Nakładka wyposażona w wyświetlacz o przekątnej 1,3" i rozdzielczość 240 x 240 px. Ekran LCD potrafi wyświetlać czysty, kolorowy obraz w palecie barw RGB 65k. Na płytce umieszczono także cztery przyciski oraz joystick 5-pozycyjny, pozwalający stworzyć prosty interfejs użytkownika. Ekran oparty został na układzie ST7789VM, który do komunikacji wykorzystuje interfejs SPI, poprzez złącze GPIO Raspberry Pi.

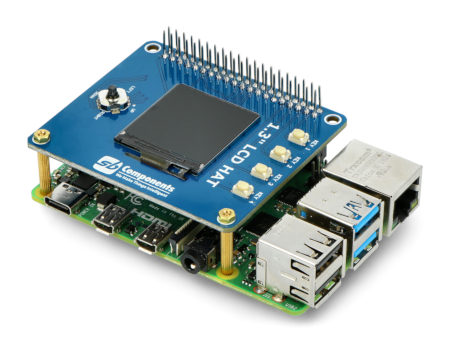

Nakładka z wyświetlaczem LCD do Raspberry Pi, minikomputer można nabyć osobno.
Nakładka HAT z wyświetlaczem LCD.Producent przygotował krótki przewodnik użytkownika wraz z przykładowym programem dla Raspberry Pi Pico.
Główne cechy nakładki z wyświetlaczem
- Kompatybilna z modelami Raspberry Pi z 40-pinowym złączem GPIO
- 4-liniowy interfejs SPI
- Standardowe gniazdo 40-pin GPIO Raspberry Pi
- 4 kierunkowy joystick z przyciskiem
- 4 przyciski
- Ekran o przekątnej 1,3"
- Poręczna i użyteczna
Zastosowanie nakładki z ekranem
- Wyświetlacz pomiaru prędkości
- Monitor ciśnienia
- Wskaźnik sensora temperatury
- Pulsometr
Wyprowadzenia nakładki
Płytka korzysta z interfejsu SPI poprzez 40-pinowe złącze GPIO minikomputera Raspberry Pi. Korzysta z następujących pinów modułu:
- LCD DIN - GPIO 10
- LCD CLK - GPIO 11
- LCD DC - GPIO 25
- LCD CS - GPIO 8
- LCD RST - GPIO 27
- LCD KL - GPIO 24
- KEY 1 - GPIO 21
- KEY 2 - GPIO 20
- KEY 3 - GPIO 16
- KEY 4 - GPIO 12
- JOYSTICK UP - GPIO 26
- JOYSTICK DOWN - GPIO 6
- JOYSTICK LEFT - GPIO 13
- JOYSTICK RIGHT - GPIO 5
- JOYSTICK CENTER - GPIO 19

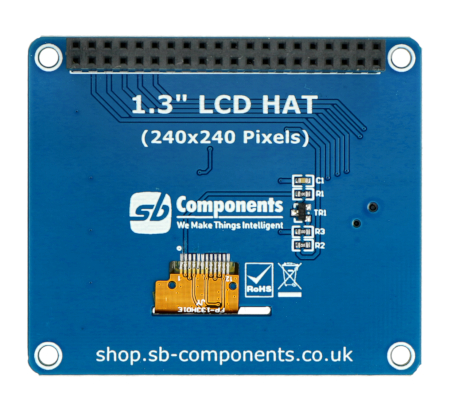

Wyświetlacz GPIO do Raspberry Pi.
Zawartość zestawu.Specyfikacja nakładki z wyświetlaczem LCD
- Napięcie pracy: 3,3 V
- Układ: ST7789VM
- Typ: LCD
- Przekątna: 1,3"
- Rozdzielczość: 240 x 240 px
- Rozmiar piksela: 0,0975 x 0,0975 mm
- Liczba wyświetlanych kolorów: 65 k RGB
- Joystick 5-pozycyjny
- 4 przyciski
- Wymiary: 65 x 56 mm

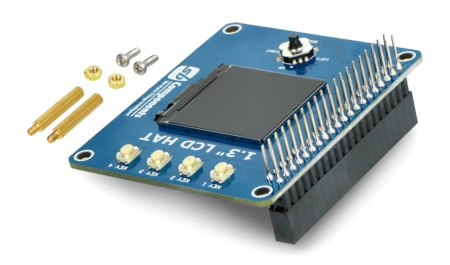

Zawartość zestawu
- Nakładka z wyświetlaczem 1,3"
- Śrubki i dystanse
Nakładka HAT z wyświetlaczem LCD 1,3'' 240x240px do Raspberry Pi - SB Components SKU21864 Botland - Sklep dla robotyków

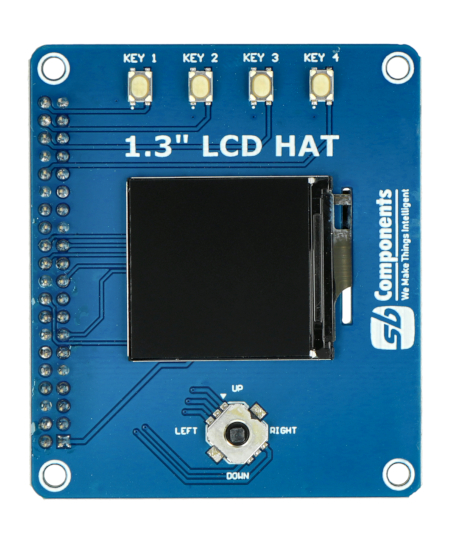

Nakładka HAT z wyświetlaczem LCD o przekątnej 1,3'' i rozdzielczości 240x240px do Raspberry Pi marki SB Components jest wyposażona w 4 otwory montażowe przeznaczone m.in. montażu do obudowy. Dodatkowo, na płytce znajdują się czytelne oznaczenia ułatwiające obsługę i podłączenie nakładki do minikomputera Raspberry Pi.
Pod wyświetlaczem znajduje się joystick, który w celu ułatwienia obsługi został dodatkowo oznaczony napisami na płytce, informującymi o kierunku jego działania. Joystick doskonale sprawdza się podczas nawigowania po menu.
Nakładka HAT z wyświetlaczem LCD o przekątnej 1,3'' i rozdzielczości 240x240px do Raspberry Pi
Dobra jakość wyświetlanych treści sprawia, że wyświetlacz doskonale sprawdza się zarówno w przypadku prezentowania tekstu, jak i grafiki.
W kategorii wyświetlacze Raspberry Pi dostępne są również inne nakładki z ekranem charakteryzującym się innym kształtem, wielkością i rozdzielczością, a co za tym idzie, zastosowaniem.
