RTC WatchDog HAT - nakładka z modułem RTC High Precision - do Raspberry Pi - Waveshare 20374

Indeks: WSR-20087 EAN: 5904422351854
Nakładka RTC WatchDog HAT wyposażona w układ DS3231 - wysokiej precyzji zegar czasu rzeczywistego. Kompatybilna z serią Raspberry Pi oraz modułem Jetson Nano. Posiada wbudowany układ monitorujący MAX705 z funkcją automatycznego resetowania. Komunikuje się przez magistralę I2C. Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc, dzień, rok.
RTC WatchDog HAT - nakładka z modułem RTC High Precision - do Raspberry Pi - Waveshare 20374
62,90 zł
51,14 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Waveshare
Kompatybilny z: Raspberry Pi

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne w tej kategorii.

Opis produktu: RTC WatchDog HAT - nakładka z modułem RTC High Precision - do Raspberry Pi - Waveshare 20374

Nakładka RTC WatchDog HAT wyposażona w układ DS3231 - wysokiej precyzji zegar czasu rzeczywistego. Kompatybilna z serią Raspberry Pi oraz modułem Jetson Nano. Posiada wbudowany układ monitorujący MAX705 z funkcją automatycznego resetowania. Komunikuje się przez magistralę I2C. Pozwala na odczyt czasu w postaci godziny, minuty i sekundy oraz daty: miesiąc, dzień, rok.

Produkt kompatybilny z Raspberry Pi!

Na stronie producenta znajdziesz stronę Wiki produktu, która ułatwia rozpoczęcie pracy z nakładką.

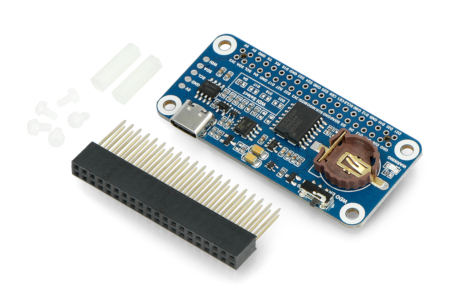

Zawartość zestawu RTC WatchDog HAT.

Zawartość zestawu RTC WatchDog HAT.

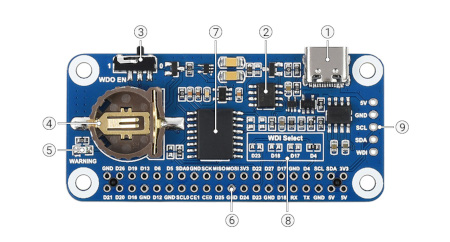

Rozmieszczenie elementów na nakładce.

Rozmieszczenie elementów na nakładce.

Rozmieszczenie elementów na nakładce

  1. Wejście zasilania USB typu C
  2. Układ monitorujący z funkcją automatycznego resetowania MAX705
  3. Wyjście Watchdog (1: włączone, 0: wyłączone)
  4. Gniazdo baterii CR1220
  5. Ostrzeżenie wyjścia Watchdog (dioda zapala się, jeśli Watchdog jest przepełniony)
  6. GPIO Raspberry Pi 40PIN
  7. Układ RTC DS3231 o wysokiej precyzji
  8. Wybór pinów resetowania Watchdog
  9. Interfejs sterowania do użytku z innymi płytami hosta

Do czego służy moduł RTC?

Skrót RTC pochodzi od nazwy Real-Time Clock i określa zegar czasu rzeczywistego. Moduły RTC dostarczają aktualną informację o dacie i godzinie - niezależnie od stanu pracy urządzenia, np. podczas aktualnej pracy, zablokowania czy wyłączenia. Dostarczają informację również wtedy, gdy zasilanie nie jest doprowadzone. Znajdują zastosowanie w prostych zegarkach i budzikach, a nawet w centralkach inteligentnego domu i loggerach danych pomiarowych.

Opis i rozmieszczenie wyprowadzeń

  • 3V3 - pin zasilania 3,3 V
  • 5V - pin zasilania 5 V
  • GND - masa układu
  • SDA - linia danych magistrali I2C
  • SCL - linia zegara magistrali I2C
  • D27 - pin przerwania RTC
  • D22 - Watchdog overflow
  • D4 - Watchog RESET
  • D23 / D18 / D17 - resetowanie zapasowe

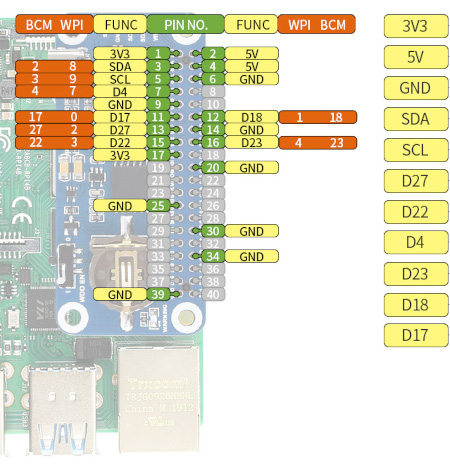

Opis i rozmieszczenie wyprowadzeń.

Opis i rozmieszczenie wyprowadzeń.

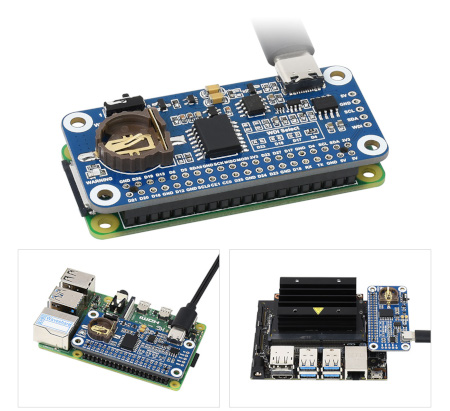

Przykład połączenia nakładki z Raspberry Pi i Jetson Nano - moduły do nabycia osobno.

Przykład połączenia nakładki z Raspberry Pi i Jetson Nano - moduły do nabycia osobno.

Specyfikacja techniczna RTC WatchDog HAT

  • Typ: nakładka do Raspberry Pi i Jetson Nano
  • Rodzaj: moduł RTC wysokiej precyzji
  • Wbudowany układ: DS3231
  • Automatyczny reset: tak (układ MAX705)
  • Interfejs komunikacyjny: magistrala I2C
  • Gniazdo na baterię: tak
  • Rodzaj baterii: CR1220 (brak w zestawie)
  • Wymiary modułu: 65 x 30,5 mm

Zawartość zestawu

  • RTC WatchDog HAT - nakładka z modułem RTC High Precision - do Raspberry Pi - Waveshare 20374
  • Nagłówek 2x20 - żeński
  • Dystanse nylonowe - 2 szt.
  • Śrubki do dystansów - 5 szt.
Moduł - typ RTC
Szerokość opakowania 7 cm
Wysokość opakowania 5 cm
Głębokość opakowania 2.4 cm
Masa opakowania 0.022 kg
