Opis produktu: Breakout - adapter do płytki stykowej dla BBC micro:bit - SparkFun BOB-16445
Płytki rozwojowe micro:bit same w sobie zapewniają szeroki wachlarz możliwości do zastosowania w potencjalnych projektach oferując wbudowane czujniki, akcelerometr, radio Bluetooth i wiele innych. Dla bardziej zaawansowanych użytkowników, chcących poszerzyć te podstawowe możliwości idealnym rozwiązaniem będzie ten wyprodukowany przez firmę SparkFun adapter, umożliwiający podłączenie modułów micro:bit do płytki stykowej. SparkFun Qwiic micro:bit Breakout łączy się z BBC micro:bit dzięki czemu rozszerza możliwości programowania. Płytka zapewnia dostęp do większej ilości pinów i umożliwia połączenie z magistralami I2C oraz SPI.
Sam moduł Micro:bit posiada wyprowadzone 3 piny I/O. Korzystając z adaptera uzyskujemy dostęp do wszystkich 21 pinów oraz do pinów masy i zasilania na złączach goldpin, raster 2,54 mm, kompatybilnych z płytkami stykowymi.

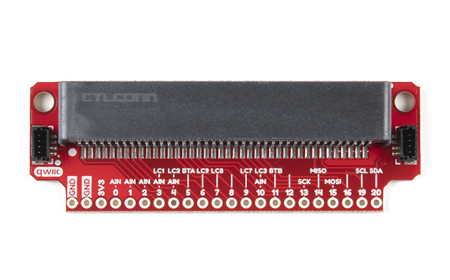

Breakout - adapter do płytki stykowej dla BBC micro:bit.

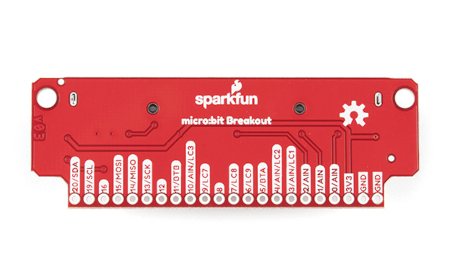

Na odwrocie płytki widoczne opisy wyprowadzeń.
System połączeniowy Qwiic
Czujnik wykorzystuje wygodny system połączeniowy Qwiic, a zatem nie ma potrzeby lutowania, aby połączyć go z resztą systemu SparkFun Qwiic Connect System to ekosystem czujników, siłowników, ekranów i kabli I2C, dzięki którym prototypowanie jest szybsze i mniej podatne na błędy. Wszystkie urządzenia peryferyjne z obsługą Qwiic używają wspólnego 4-pinowego złącza JST o rozstawie 1 mm. Zmniejsza to ilość wymaganej przestrzeni na płytce drukowanej oraz pozwala uniknąć błędów podczas podłączania.
Tabela z opisem wyprowadzeń
| Pin | Funkcja 1 | Funkcja 2 | Opis |
|---|---|---|---|
| GND | Uziemienie | ||
| GND | Uziemienie | ||
| 3V3 | 3,3 V | ||
| 0 | Wejście analogowe |
Podłączenie do dużego pinu 0 |
|
| 1 | Wejście analogowe |
Podłączenie do dużego pinu 1 |
|
| 2 | Wejście analogowe |
Podłączenie do dużego pinu 2 |
|
| 3 | Wejście analogowe | Kolumna LED 1 | Kontrola części tablicy LED |
| 4 | Wejście analogowe | Kolumna LED 2 | Kontrola części tablicy LED |
| 5 | Przycisk A | Podłączenie do przycisku A na micro:bit | |
| 6 | Kolumna LED 9 | Kontrola części tablicy LED | |
| 7 | Kolumna LED 8 | Kontrola części tablicy LED | |
| 8 | Otwarty pin GPIO | ||
| 9 | Kolumna LED 7 | Kontrola części tablicy LED | |
| 10 | Wejście analogowe | Kolumna LED 3 | Kontrola części tablicy LED |
| 11 | Przycisk B | Podłączenie do przycisku B na micro:bit | |
| 12 | Otwarty pin GPIO | ||
| 13 | SCK | Zegar GPIO / SPI | |
| 14 | MISO | GPIO / SPI MISO | |
| 15 | MOSI | GPIO / SPI MOSI | |
| 16 | Otwarty pin GPIO | ||
| 19 | SCL | GPIO / zegar I2C | |
| 20 | SDA | GPIO / dane I2C |
