Opis produktu: KX132 - 3-osiowy akcelerometr I2C Qwiic - SparkFun SEN-17871
Moduł SparkFun wyposażony w 3-osiowy akcelerometr cyfrowy KX132. Akcelerometr 3-osiowy cechuje się niskim poborem energii oraz 16-bitową rozdzielczością z możliwością wyboru zakresu pomiaru przyspieszenia: ± 2 g / 4 g / 8 g / 16 g, maksymalna prędkość danych wynosi 10 kHz. Komunikuje się poprzez interfejs I2C lub SPI. Wyposażony został w złącza Qwiic umożliwiające proste połączenie za pomocą interfejsu I2C. Moduł zasilany jest napięciem od 1,7 V do 3,6 V.
W ofercie dostępny również moduł z akcelerometrem KX134.
Akcelerometr KX132.Główne cechy akcelerometru KX132
- Zakres pomiarowy: ± 2 g / 4 g / 8 g / 16 g
- Konfigurowalna przez użytkownika 3-stopniowa zaawansowana ścieżka danych (ADP) z filtrem dolnoprzepustowym oraz dolnoprzepustowym/górnoprzepustowym i silnikiem obliczeniowym RMS
- Wybierane przez użytkownika tryby niskiego poboru energii oraz wysokiej wydajności
- Konfigurowalna prędkość danych wyjściowych (ODR) do 25,600 Hz
- Wysoka rozdzielczość funkcji Wake-UP / Back-to-Sleep z konfigurowalnymi progami 39 mg
- Wykrywanie swobodnego upadku
- Kierunkowe stuknięcie / podwójne stuknięcie
- Algorytmy orientacji urządzenia
- Wbudowany 512-bitowy bufor FIFO (kontroluje nagrywanie podczas odczytu)
- Cyfrowy interfejs I2C do 3,4 MHz i SPI do 10 MHz

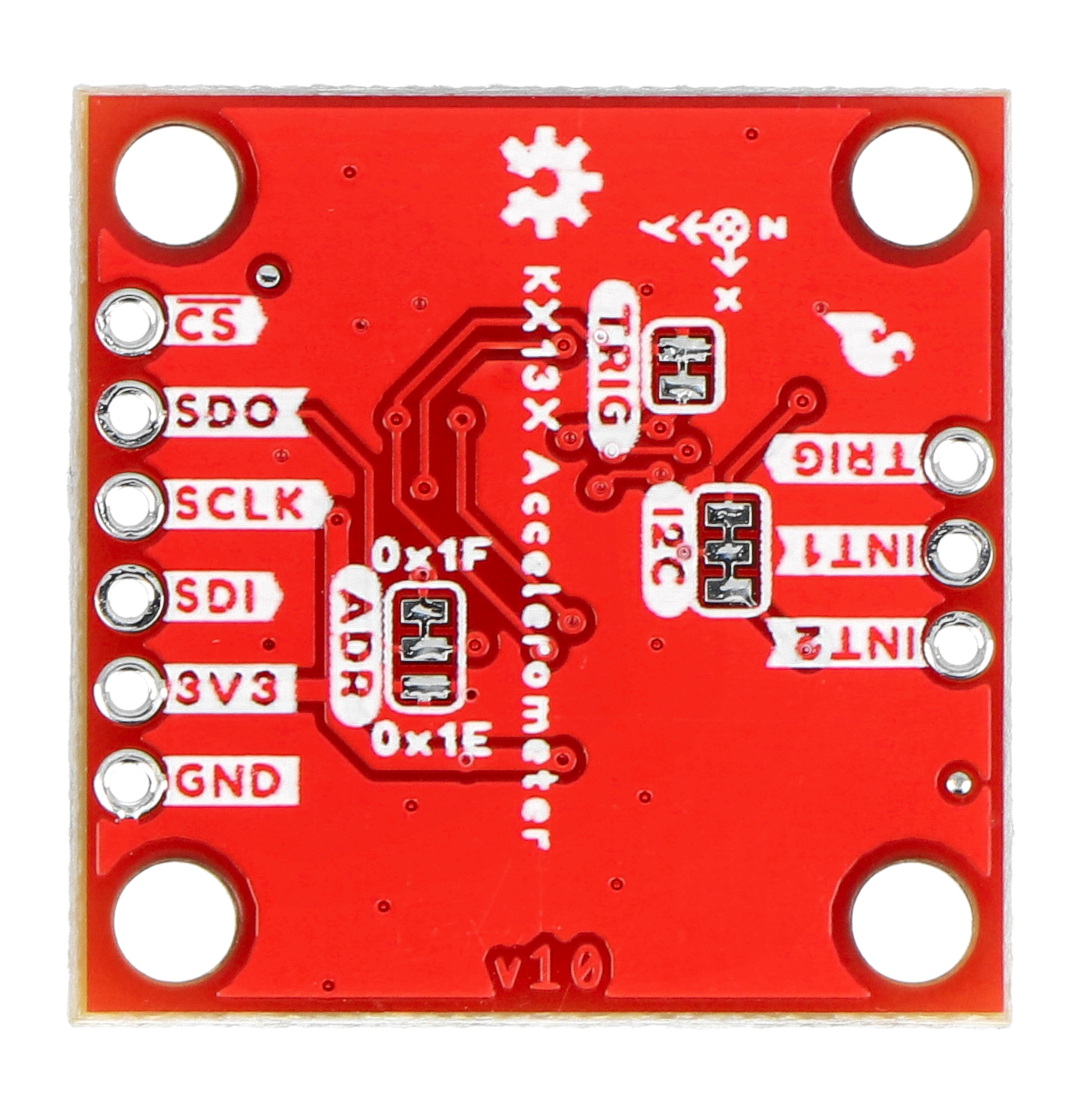

Wyprowadzenia modułu akcelerometru
KX13x komunikuje się za pomocą interfejsu I2C lub SPI. Wyposażony został w złącza Qwiic dla łatwego połączenia w komunikacji I2C oraz piny o rastrze 2,54, na który również można komunikować się poprzez I2C, a także interfejs SPI.
Wyprowadzenia modułu akcelerometru.| Masa układu | |
| Napięcie zasilania 3,3 V | |
| Linia danych magistrali I2C | |
| Linia zegarowa magistrali I2C | |
| Pin wyboru adresu magistrali I2C | |
| Wyjście danych MISO magistrali SPI | |
| Linia zegarowa magistrali SPI | |
| Wejście danych MOSI magistrali SPI | |
| Pin Chip Select | |
| Zewnętrzne przerwania | |
| Zewnętrzne przerwania | |
| Pin wyzwalający |

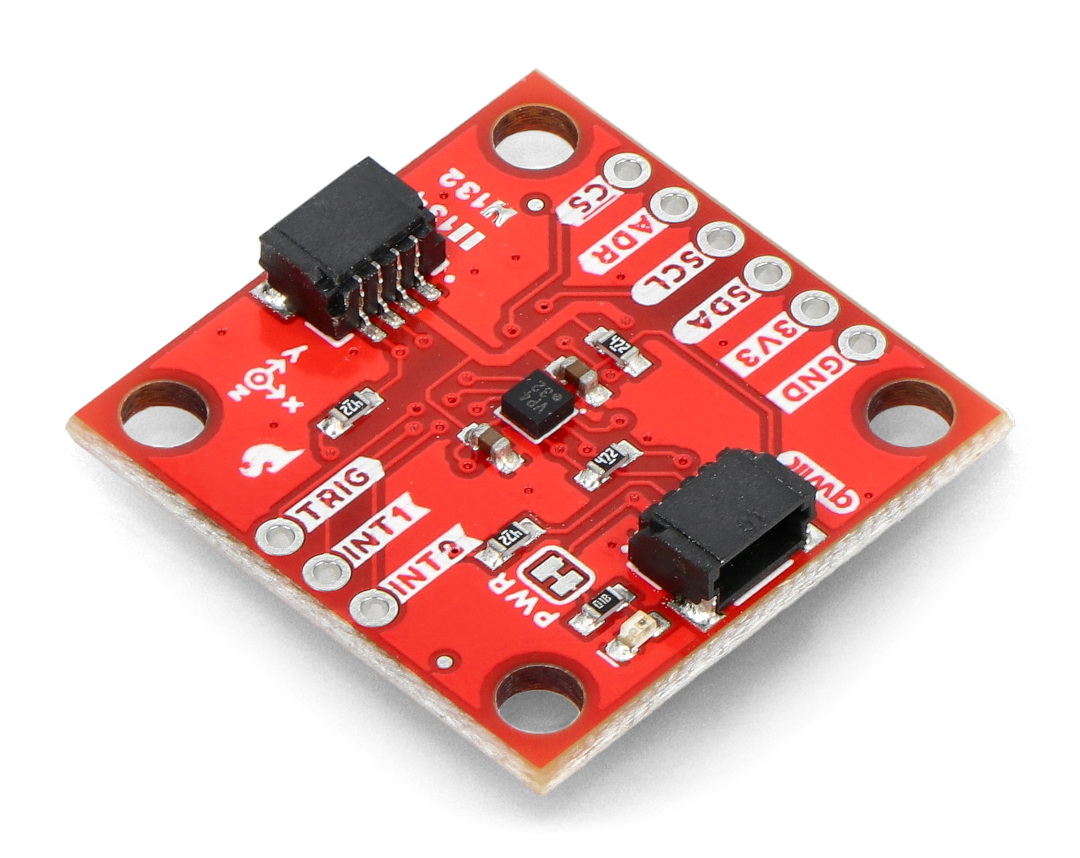

Moduł akcelerometr 3-osiowego SparkFun.Specyfikacja modułu akcelerometru KX132
- Napięcie zasilania: od 1,7 V do 3,6 V (3,3 V dla Qwiic)
- Pobór prądu:
- wysoka wydajność / wykrycie Wake-up (ODR = 800 Hz): 148 µA
- niski pobór energii / wykrycie Wake-up (OD = 0,781 Hz): 0,53 µA
- tryb czuwania: 0,50 µA
- Zakres pomiarowy: ± 2 g / 4 g / 8 g / 16 g
- Rozdzielczość: 8 lub 16-bit
- Temperatura pracy: od -40°C do 105°C
- Prędkość transmisji danych wyjściowych: od 0,781 Hz do 25600 Hz (typowo 50 Hz)
- Czułość (16-bit):
- ±2g: od 14501 do 17367 zliczeń/g
- ±4g: od 7700 do 8684 zliczeń/g
- ±8g: od 3768 do 4424 zliczeń/g
- ±16g: od 1884 do 2212 zliczeń/g
- Szumy:
- RMS: 0,7 mg
- gęstość: 150 µg/√Hz
- Adres I2C: 0x1E, alternatywnie 1x1F
- Komunikacja: I2C / SPI
- 2x złącze Qwiic
- Wymiary: 25,4 x 25,4 mm
